Introducción
Esta Guía de inicio rápido brinda información básica, funciones de panel frontal y
especificaciones generales de los Osciloscopios Digitales Portátiles Agilent serie
U1600A. La serie U1600A tiene una pantalla a color LCD de 4.5 pulgadas que es capaz
de distinguir claramente las formas de ondas de 2 canales. Esta serie U1600A ofrece una
herramienta de solución de problemas de alto rendimiento en aplicaciones de servicio,
depuración y desarrollo. Los modelos U1602A y U1604A vienen con un ancho de banda
de 20 Mhz y 40 Mhz respectivamente. Ambos modelos tienen una frecuencia de muestreo
en tiempo real de hasta 200 MSa/s en canales duales. El multímetro digital True RMS
con 6000 números de resolución incorporado también incluye funciones de selección
automática de rango que les permite a los usuarios realizar operaciones de medición
precisas y rápidas inclusive de voltajes, resistencia y medición auxiliar. Los usuarios
pueden utilizar las funciones matemáticas de Doble Onda (DWM) y Transformada
Rápida de Fourier (FFT) (en U1604A) para realizar un rápido análisis de forma de onda
tanto en dominio de tiempo como de frecuencia. Además, la serie U1600A también
ofrece una función de registro de datos para todas las mediciones realizadas, a fin de
que los usuarios puedan consolidar una secuencia de puntos de datos para su registro.

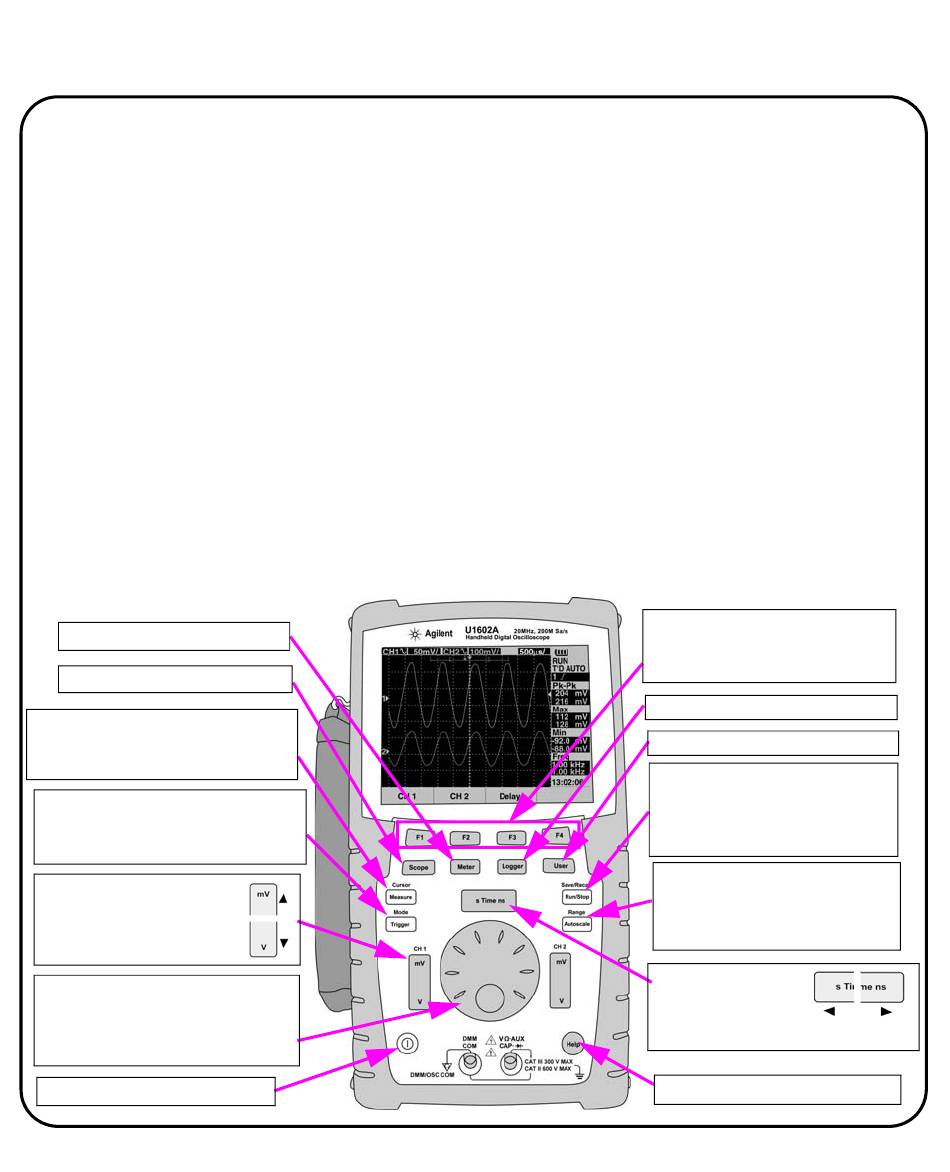

El Panel Frontal de un vistazo

Botón de modo Meter
Botón de modo Scope
Botón de medición automática
Para acceder al modo Cursor,
mantenga presionado el botón.
Botón Trigger
Para acceder al modo Trigger,
mantenga presionado el botón
Botón de escala vertical
para aumentar y
reducir volt/div del
canal correspondiente
Gire hacia la derecha o hacia la
izquierda para seleccionar
valores y presione la perilla
para configurar el valor.
Botón de encendido
Teclas para seleccionar
submenús en cada modo de
función
4
Botón de modo Logger
Botón de modo User
Botón Run/Stop
Para acceder al modo Save/
Recall, mantenga presionado
el botón
Botón Autoscale
Para configuración manual del
rango, mantenga presionado el
botón
El botón de
escala horizontal
para aumentar y
disminuir el tiempo/div
Botón de Ayuda Rápida
