Introduction

Ce Guide de mise en route dispense les principales informations, explique les
fonctions du panneau avant et les spécifications générales des oscilloscopes
numériques portables Agilent série U1600A. Cette série U1600A comporte un écran
à cristaux liquides de 4,5 pouces (11,4 cm) capable de présenter clairement des
signaux issus de deux voies. Elle constitue un outil de dépannage à hautes
performances pour les applications de maintenance, de mise au point, ainsi que de
développement. Les modèles U1602A et U1604A présentent une bande passante
respective de 20 MHz et de 40 MHz. Ils ont une fréquence d'échantillonnage en
temps réel pouvant atteindre 200 Méga échantillons/s sur deux voies. Le
multimètre numérique intégré à valeur efficace vraie à 6000 points de résolution
comporte également une fonction de commutation automatique de calibre
permettant d'effectuer des mesures rapides et précises de tensions, de résistances
et autres paramètres auxiliaires. Les fonctions mathématiques sur deux signaux
(DWM) et de transformée de Fourier rapide (FFT – sur le modèle U1604A)
permettent d'effectuer une analyse rapide des signaux à la fois dans les domaines
du temps et de la fréquence. De plus, cette série U1600A comporte également une
fonction d'enregistreur de données pour toutes les mesures réalisables avec le
multimètre, permettant aux utilisateurs de consolider une séquence de points
données à des fins d'enregistrement.

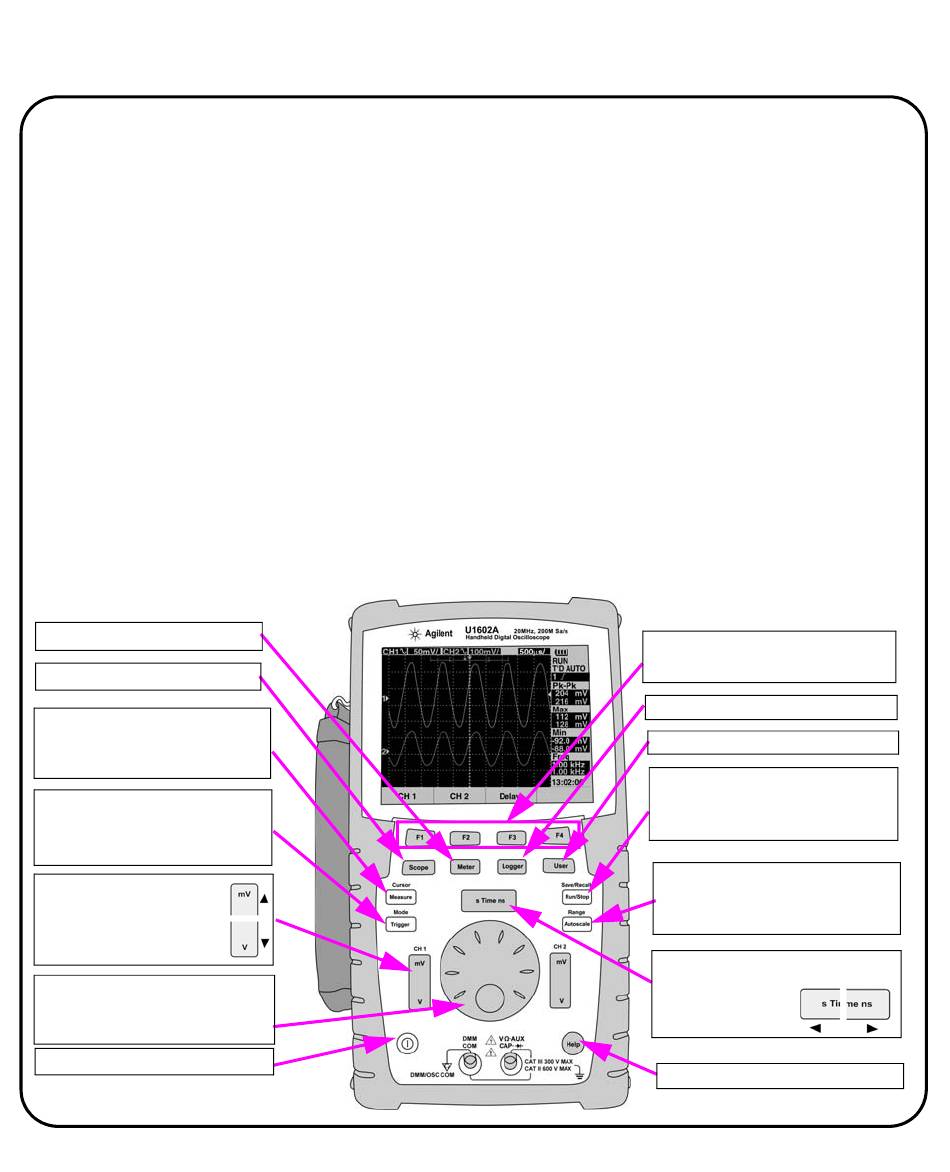

Le panneau avant d'un coup d'oeil

Bouton du mode Meter
Bouton du mode Scope
Bouton de mesure auto.
Pour accéder au mode Curseur,
appuyez sur ce bouton de
manière prolongée.
Bouton Trigger
Pour accéder au mode de
déclenchement, appuyez sur ce
bouton de manière prolongée.
Bouton d'échelle verticale
pour augmenter ou
diminuer la sensibilité en
volts/div pour la voie
correspondante
Tournez dans un sens ou dans
l'autre pour sélectionner une
valeur et appuyez sur le bouton
pour la valider.
Bouton Interrupteur
Touches de fonction destinées à
sélectionner les sous- menus de
chaque mode de fonction
4
Bouton du mode Logger
Bouton du mode User
Bouton Run/Stop
Pour accéder au mode Save/Recall
(Sauvegarde/rappel), appuyez sur
ce bouton de manière prolongée.
Bouton Autoscale
Pour régler manuellement le
calibre, appuyez sur ce bouton de
manière prolongée.
Bouton d'échelle horizontale pour
augmenter ou
diminuer la vitesse
de balayage en
temps/div
Bouton d'aide- mémoire
