Misurazione con il cursore

Utilizzare la funzione cursore per ottenere una misurazione precisa ed accurata di
tensione e tempo su un punto qualsiasi di una forma d'onda. Per accedere alla
modalità cursore, tenere premuto il pulsante Measure. Per navigare con il cursore in
una forma d'onda, utilizzare il selettore per spostare il cursore in senso orizzontale
o verticale e premere il selettore per impostare la posizione del cursore.

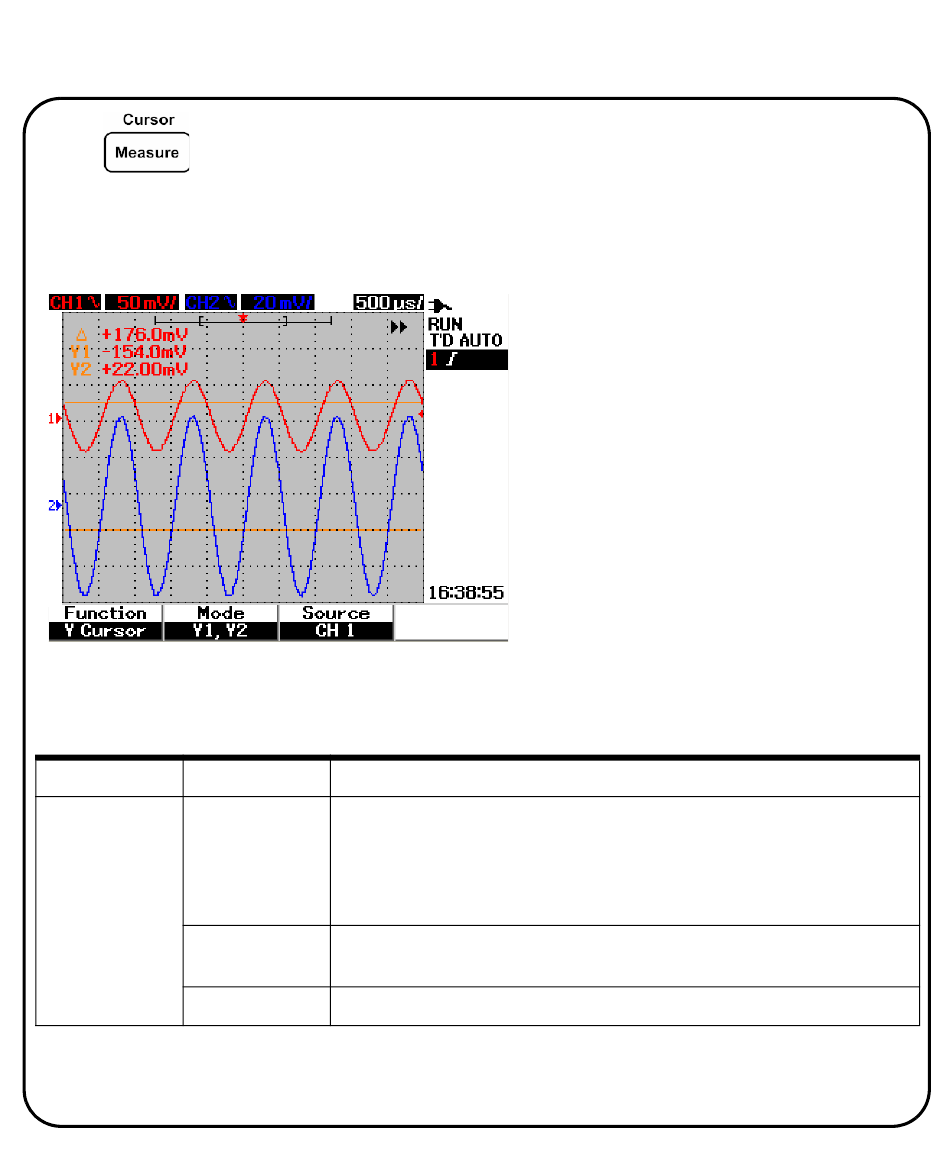

Figure 5 Visualizzazione della misurazione con il cursore
Tabella 4 Descrizioni delle funzioni del menu Cursor
Menu Cursor Sottomenu
Cursor Function
Mode
Source
Descrizione
Per disattivare o selezionare il tipo di misurazione con il cursore:
Cursore X: misurazione di un punto qualsiasi su base tempo con un cursore
parallelo all'asse verticale
Cursore Y: misurazione di un punto qualsiasi a livello di tensione con un cursore
parallelo all'asse orizzontale
Selezionare il cursore X1, X2 o X1+X2 per la funzione cursore X
Selezionare il cursore Y1, Y2 o Y1+Y2 per la funzione cursore Y
Selezionare il canale 1, il canale 2 o Math per la misurazione con il cursore
11
Visualizzazione della misurazione
con il cursore
• La prima lettura visualizzata è la
differenza tra i cursori X1 ed X2 o Y1 e
Y2.
• Per il cursore X, i cursori X
visualizzano i valori (volt o ampere) e
il tempo relativo al punto di trigger dei
cursori per la sorgente di forma
d'onda selezionata.
• Per il cursore Y, i cursori Y
visualizzano i valori (volt o ampere)
per la sorgente di forma d'onda
selezionata.
