Mesure par curseurs

Utilisez la fonction Cursor (Curseurs) pour réaliser une mesure exacte et précise
de tension et de temps en tout point désiré du signal affiché. Pour accéder au
mode Curseur, appuyez sur le bouton Measure de manière prolongée. Pour
déplacer un curseur horizontal ou vertical sur un signal, tournez le bouton rotatif
et appuyez sur ce même bouton pour fixer la position du curseur.

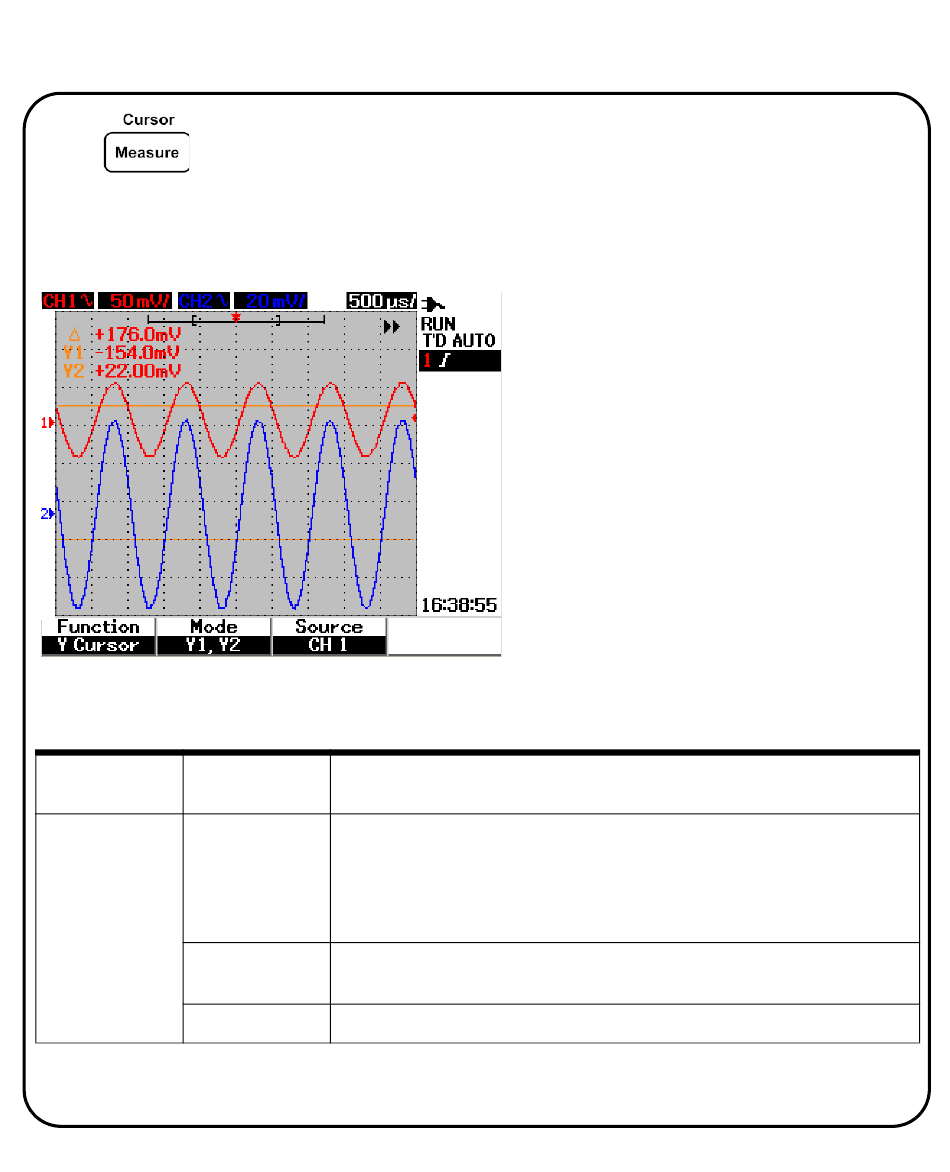

Figure 5 Affichage d'une mesure par curseurs
Tableau 4 Descriptions des fonctions du menu curseurs
Menu Cursor Sous-menu
(Curseurs)
Cursor Function
(Curseur) (Fonction)
Mode
Source
Affichage d'une mesure par curseurs
• La première valeur affiche la différence
• Les valeurs affichées pour les curseurs
• Les valeurs affichées pour les curseurs
Description
Désactive ou sélectionne un type de mesure par curseurs :
Curseur X : mesure le temps par rapport au point de déclenchement au niveau
d'un curseur parallèle à l'axe vertical.
Curseur Y : mesure le niveau de tension en tout point d'un signal à l'aide d'un
curseur parallèle à l'axe horizontal.
Sélectionne les curseurs X1, X2 ou X1+X2 pour la fonction de curseurs X.
Sélectionne les curseurs Y1, Y2 ou Y1+Y2 pour la fonction de curseurs Y.
Sélectionne la voie 1, la voie 2 ou Math pour la mesure par curseurs.
11
entre les curseurs X1 et X2 ou entre les
curseurs Y1 et Y2.
X sont les tensions ou les courants au
niveau des curseurs et le temps par
rapport au point de déclenchement
pour la source de signal sélectionnée.
Y sont les tensions ou les courants au
niveau des curseurs pour la source de
signal sélectionnée.
