Configurazione della connessione dell'oscilloscopio

Collegare l'oscilloscopio a un canale singolo oppure a due canali con le sonde
come illustrato nella Figura 3.
Tabella 2 Descrizioni delle funzioni del menu
Menu Scope Sottomenu
CH1 / CH2 On/Off
MORE 1/2 page
Coupling
Position
CH1 / CH2 Probe
MORE 2/2 page
Invert
Position to 0

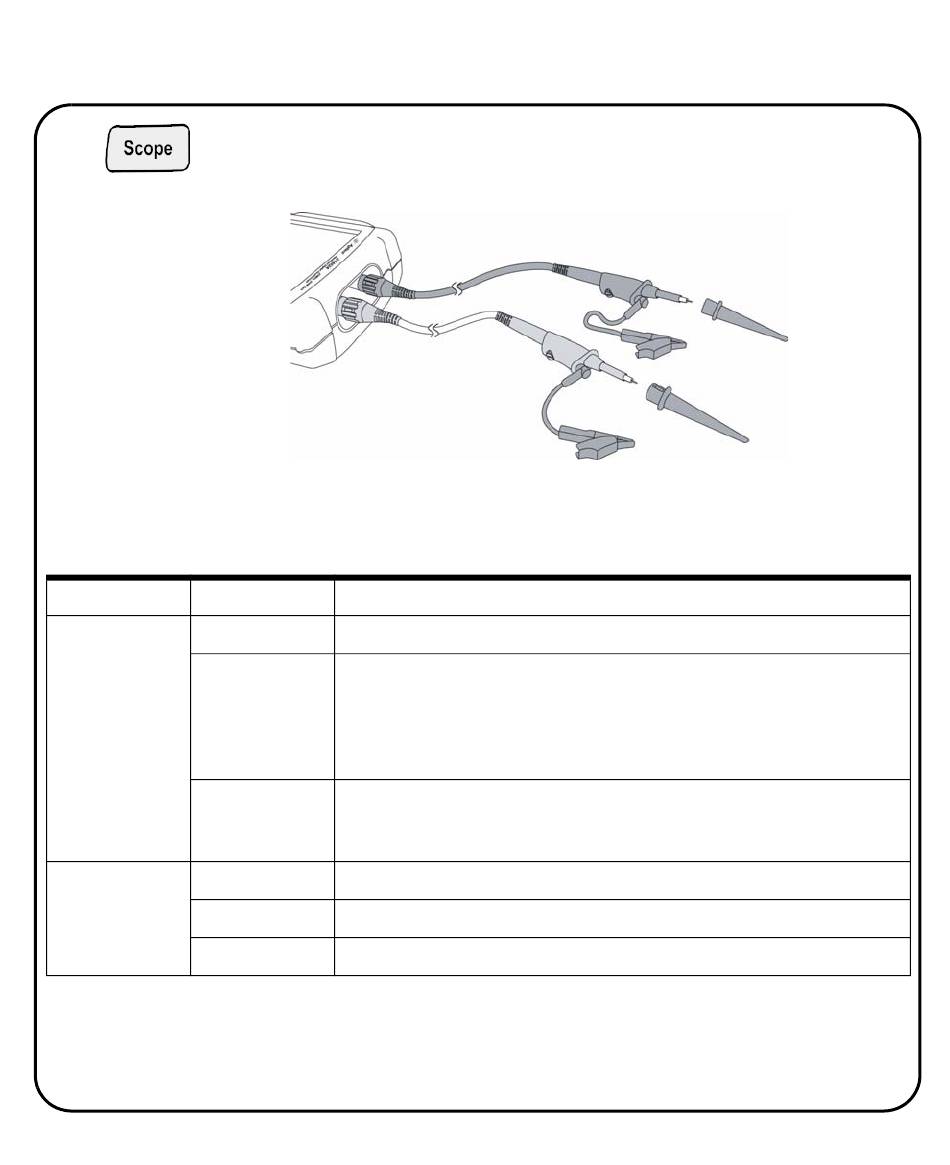

Figura 3 Connessione per misurazioni con l'oscilloscopio
Descrizione
Accendere o spegnere il display della forma d'onda per il canale 1 e il canale 2
Selezionare l'accoppiamento dei canali:
DC: visualizzare il componente sia CA che CC della forma d'onda d'ingresso
AC: la tensione di sbilanciamento CC sarà eliminata dalla forma d'onda
d'ingresso, sarà mostrato solo il componente CA
GND: il segnale d'ingresso è a massa
Per regolare la posizione a massa, ruotare il selettore in senso orario per
incrementare verso la posizione positiva e viceversa
Per impostare la posizione, premere il selettore
Selezionare l'attenuazione della sonda 1X, 10X o 100X
Attivare o disattivare la funzione d'inversione della forma d'onda
Reimpostare la posizione a massa a zero volt
