Configuration des connexions de multimètre
Les modèles U1602A et U1604A constituent également un multimètre puissant
étalonné en valeur efficace vraie permettant d'effectuer des mesures de haute
précision avec une commutation automatique du calibre et un diagramme
analogique à barres. Entrez dans le mode Meter (Multimètre) pour sélectionner la
fonction de mesure souhaitée Volt Meter (Voltmètre), Ohm Meter (Ohmmètre) et
Auxiliary Meter (Autres mesures). Veuillez vous reporter à la figure 4 pour
connecter l'appareil en mode multimètre.

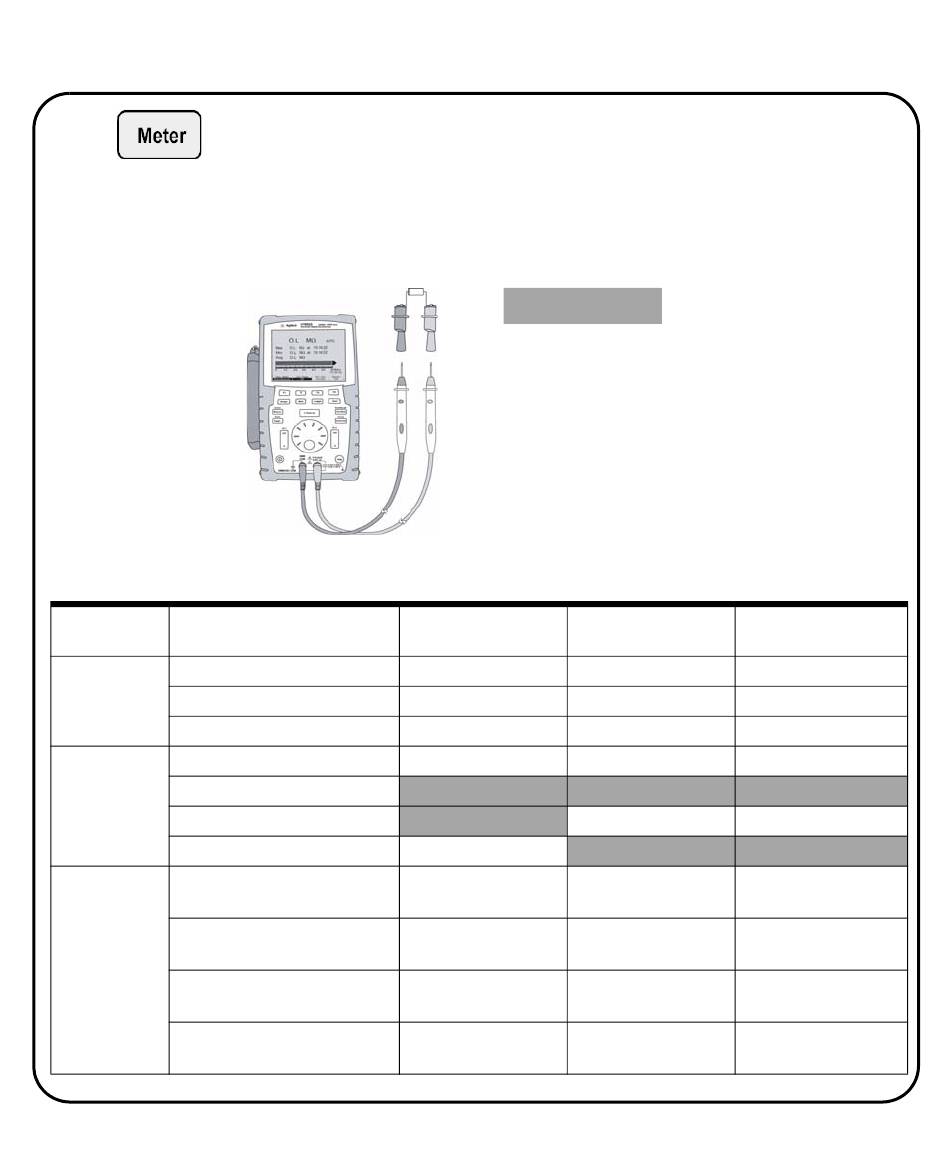

Figure 4 Connexion de mesure, mode multimètre
Tableau 3 Descriptions des fonctions du menu
Menu Meter Sous-menu
(Multimètre)
Volt Meter DC (tension continue)
(Voltmètre)
AC+DC (alternative + continue)
AC (tension alternative)
Ohm Meter Resistance (Résistance)
(Ohmmètre)
Diode Test (Test de diodes)
Continuity (Test de continuité)
Capacitance (Condensateurs)
Aux Meter Temperature Meter
(Autres (Thermomètre en
mesures)
Amp Meter (Ampèremètre
AC/DC)
Humidity Meter
(Hygromètre - %HR)
Pressure Meter
(Manomètre - psi/kPa)
Relative
√
√
√
√
√
√
o o
C/ F)
√
√
√
10
R E M A R Q U E
La commutation automatique du calibre est le
mode par défaut pour toutes les mesures de
tensions et de résistances. Pour modifier
manuellement le calibre de mesure, appuyez sur
le bouton Autoscale pour activer la commutation
manuelle et sélectionnez le calibre souhaité en
appuyant sur le même bouton. Pour activer la
commutation automatique, appuyez de manière
prolongée sur le même bouton jusqu'au signal
sonore.
Min., Max., Moy.
√
√
√
√
√
√
√
√
√
Recommencer test
√
√
√
√
√
√
√
√
√
