소개
이 빠른 시작 안내서에서는 애질런트의 U1600A 휴대용 디지털 오실로스코프 시리
즈의 기본 정보, 전면판 기능 및 일반 사양을 설명합니다. U1600A 시리즈에는 두 채
널의 파형을 명확히 구별할 수 있는 4.5인치 LCD 컬러 디스플레이가 있습니다.
U1600A 시리즈는 서비스, 디버깅 및 개발용 고성능 문제해결 툴을 제공합니다.
U1602A 및 U1604A는 대역폭이 각각 20Mhz와 40Mhz인 상태로 제공됩니다. 두 모
델 모두 이중 채널에서 실시간 샘플링 속도가 최고 200MSa/s에 달합니다. 내장형
6000 분해능 True RMS 디지털 멀티미터 또한 자동 범위 기능이 있어서 사용자들이
전압, 저항 및 보조 측정을 포함하여 미터기 측정 기능을 신속하고 정확하게 실행할
수 있습니다. 사용자들은 DWM(Dual Waveform Math)과 FFT(Fast Fourier
Transform) 기능(U1604A에 있음)을 이용하여 시간 및 주파수 영역에서 모두 신속
하게 파형을 분석할 수 있습니다. 그 외에도 이 U1600A 시리즈는 사용자가 데이터
기록용으로 일련의 데이터 지점을 병합할 수 있도록 미터기 측정용 데이터 자동 기
록기 기능도 제공합니다.

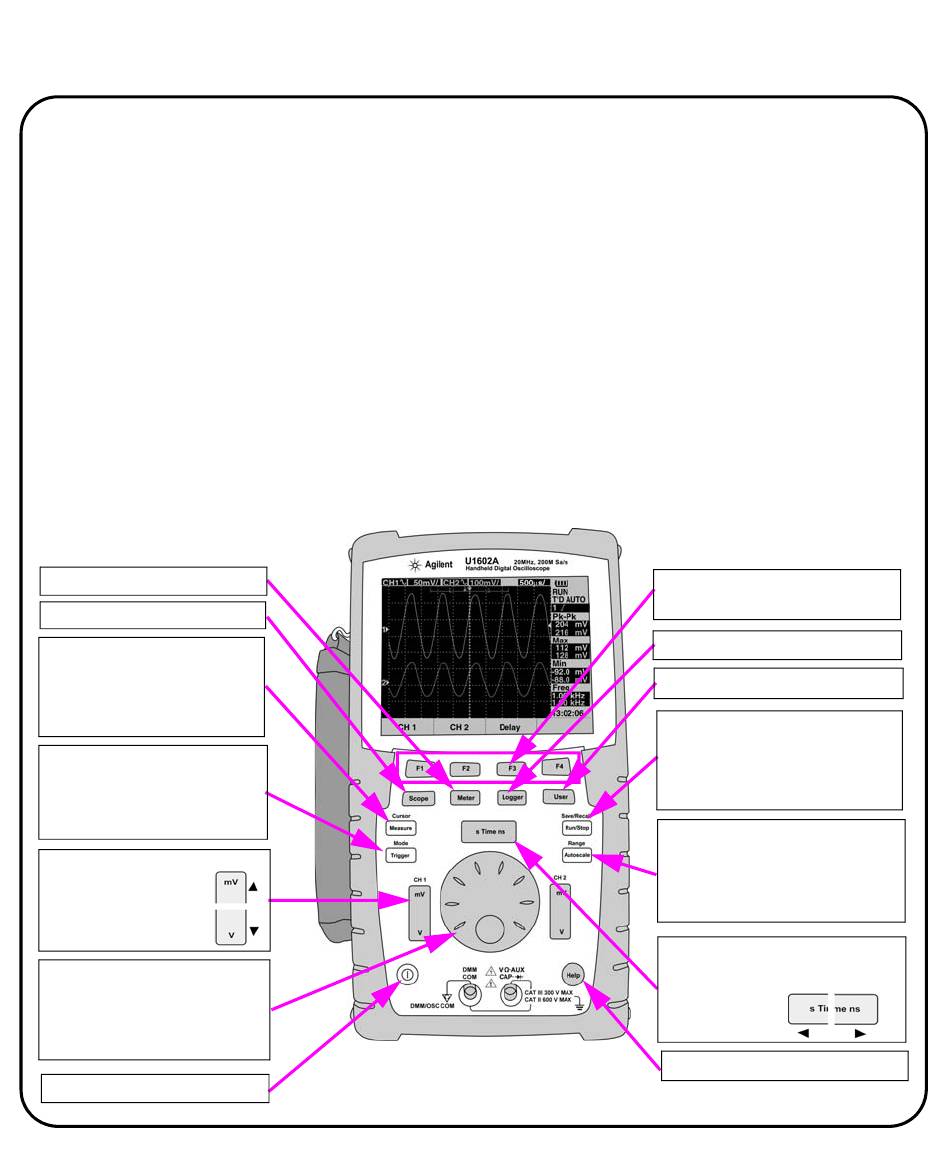

전면판 개요
Meter 모드 버튼
Scope 모드 버튼
자동 측정 버튼
Cursor 모드에 액세스하
려면 이 버튼을 누르고
있습니다.
Trigger 버튼
Trigger 모드에 액세스
하려면 이 버튼을 누르
고 있습니다.
수직 스케일 버튼.
각 채널의 volt/div
를 늘리거나 줄입
니다.
손잡이를 시계 방향 또는
반시계 방향으로 돌려서
값을 선택하고 손잡이를
눌러서 값을 설정합니다.
전원 스위치 버튼
4
각 기능 모드의 서브메뉴를
선택하는 소프트키
Logger 모드 버튼
User 모드 버튼
Run/Stop 버튼
Save/Recall 모드에 액세스
하려면 이 버튼을 누르고
있습니다.
Autoscale 버튼
수동으로 범위를 설정하려
면 이 버튼을 누르고 있습
니다.
수평 스케일 버튼
Time/div를
늘리거나 줄
입니다.
빠른 도움말 버튼
