Selezionare la lingua per la Guida rapida

Aprire il menu User
Aprire il menu Utility
Selezionare il menu MORE 1/4 page
Selezionare le lingue del display (inglese,
francese, italiano, portoghese, tedesco,
spagnolo, coreano, giapponese, cinese
tradizione o cinese semplificato)

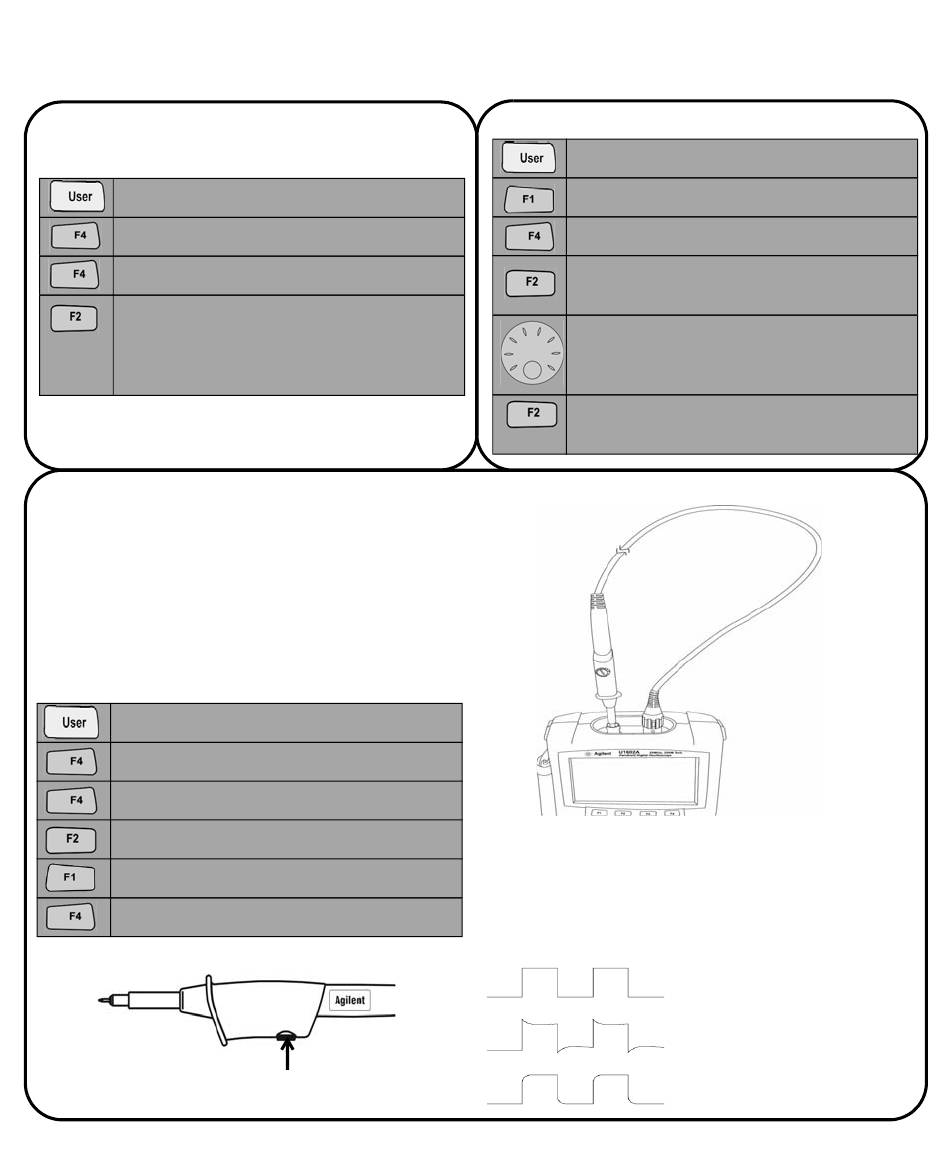

Compensare la sonda dell'oscilloscopio

Per compensare la caratteristica della sonda
rispetto al canale, eseguire una regolazione della
sonda. È necessario eseguire questa operazione
ogni volta che si collega per la prima volta una
sonda passiva al canale di ingresso. Collegare
la sonda passiva al canale 2 e il contatto della
sonda al canale 1 per ottenere un segnale di
ingresso 3 Vp- p con 1 kHz.
Aprire il menu User
Aprire il menu Utility
Selezionare il menu MORE 3/4 page
Immettere la calibrazione della sonda
Selezionare l'attenuazione della sonda
Premere per avviare la regolazione della sonda
Condensatore di compensazione

Regolare il contrasto del display

Aprire il menu User
Aprire il menu Display
Selezionare il menu MORE 1/2 page
Premere una volta per annullare il valore di
contrasto fissato
Ruotare il selettore in senso orario per ridurre
la luminosità (il valore del contrasto mostra
incrementi da 0 a 100) e viceversa
Premere una sola volta per fissare il valore di
contrasto
Assicurarsi che la forma dell'impulso visualizzato
sia compensata correttamente. In caso contrario,
regolare il condensatore di compensazione per
ottenere l'onda quadra più piatta possibile.
7
Compensazione
corretta
Compensazione
eccessiva
Compensazione
insufficiente
