Pos: 28.20 /Überschriften/Überschriften 3/A-E/Bei Ausführung Zinkenarm klappbar @ 77\mod_1310050676669_6.docx @ 667544 @ 3 @ 1
10.2.3
Bei Ausführung Zinkenarm klappbar
Pos: 28.21 /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenarme in Transportstellung schwenken @ 2\mod_1202719970173_6.docx @ 60212 @ @ 1
1

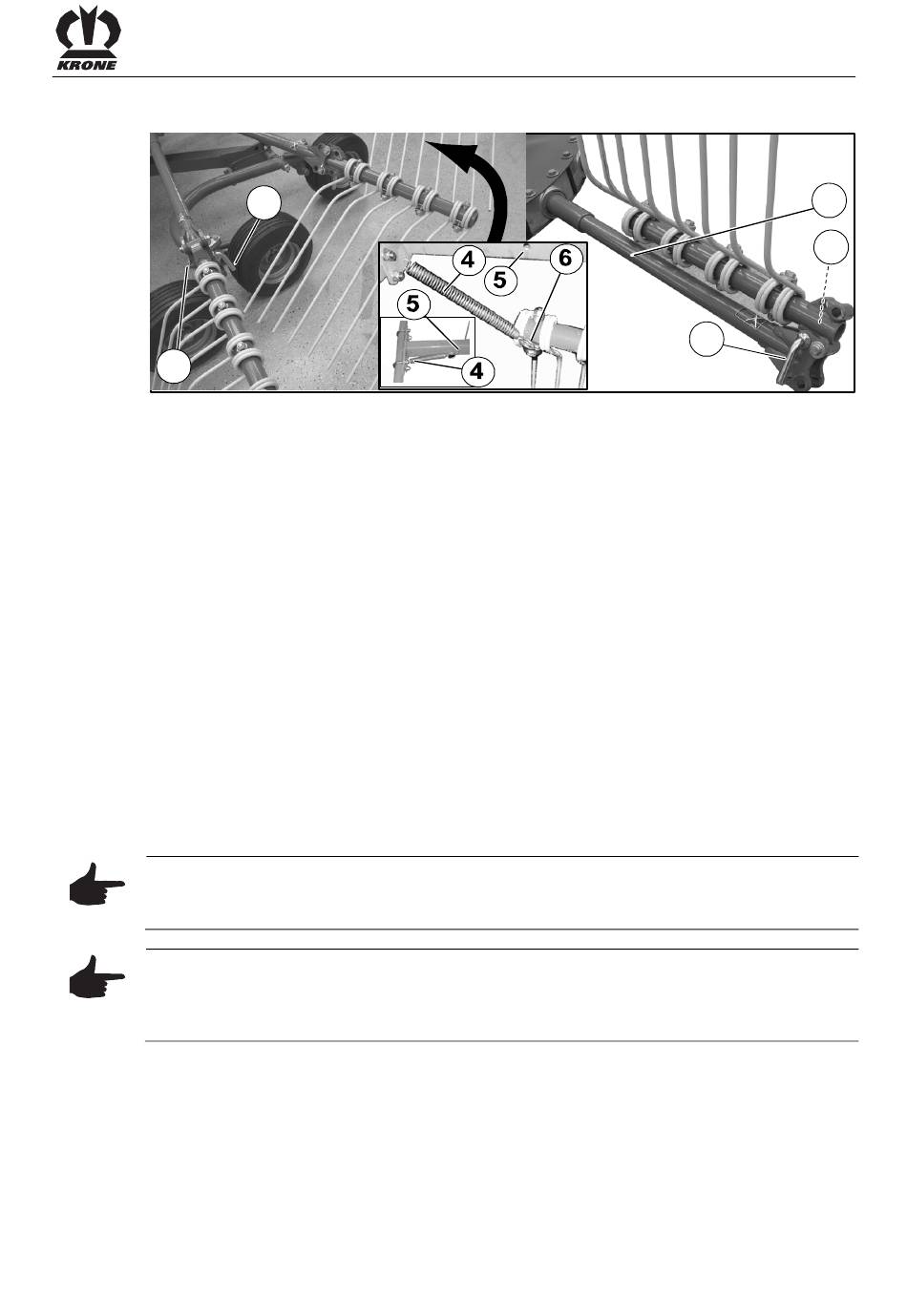

Abb. 24
Zuerst:
•
den linken Kreisel soweit drehen, bis die schwenkbaren Zinkenarme außen stehen.
•
Klappsplint (1) ziehen.
•
Bolzen (2) herausziehen
•
Zinkenarme (3) in Transportstellung schwenken, evtl. muss der Kreisel so gedreht werden,
dass die Zinkenarme beim Schwenken nicht mit dem Schutz kollidieren.
•
Bolzen (2) einstecken und mit Klappsplint (1) sichern.
•
Kreisel gegen Verdrehen sichern, dazu die Zugfeder (4) aus der Haltebohrung (5) aushaken
und in die Befestigungsklemme (6) einhaken.
Anschließend:
•
den rechten Kreisel in Arbeitsrichtung soweit drehen, bis die schwenkbaren Zinkenarme
ebenfalls außen stehen.
•
Klappsplint (1) ziehen.
•
Bolzen (2) herausziehen
•
Zinkenarme (3) in Transportstellung schwenken, evtl. muss der Kreisel so gedreht werden,
dass die Zinkenarme beim Schwenken nicht mit dem Schutz kollidieren.
•
Bolzen (2) einstecken und mit Klappsplint (1) sichern.
•
Kreisel gegen Verdrehen sichern, dazu die Zugfeder (4) aus der Haltebohrung (5) aushaken
und in die Befestigungsklemme (6) einhaken.
Hinweis
Überprüfen Sie, ob die schwenkbaren Zinkenarme an beiden Kreiseln außen stehen.
Gegebenenfalls Kreisel in die richtige Position bringen.
Hinweis
Die maschinenseitig rechten klappbaren Zinkenarme von der Reihenfolge her von vorne nach
hinten und die maschinenseitig linken klappbaren Zinkenarme von der Reihenfolge her von
hinten nach vorne in die Transportstellung schwenken.
Pos: 28.22 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
2
Fahren und Transport
2
SW9070018
3
1
47
