Bedien- und Anzeigeelemente
Pos: 22.2 /BA/Maschinenbeschreibung/Schwader/Funktionsübersicht Standard @ 215\mod_1390808557736_6.docx @ 1760218 @ @ 1

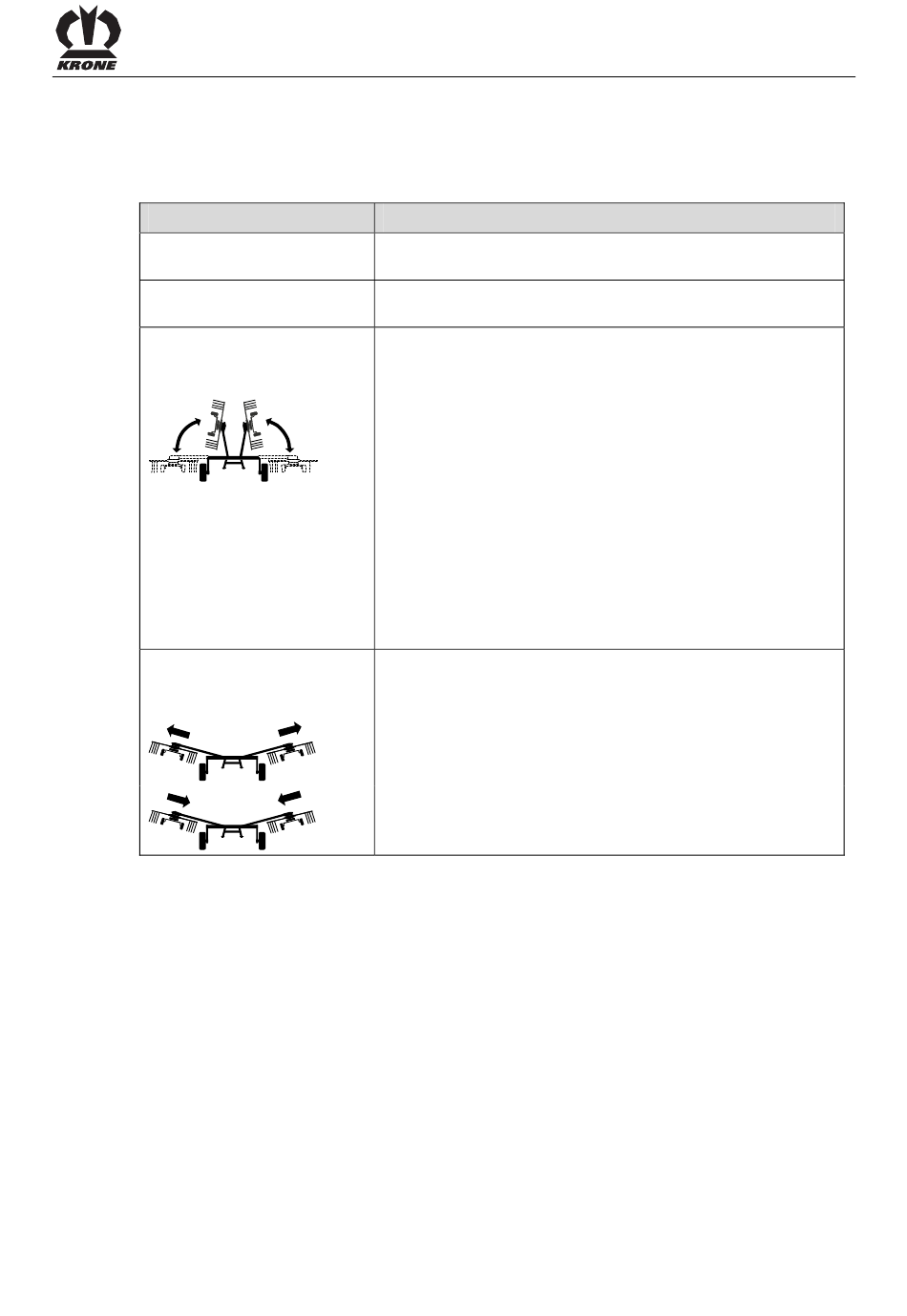

Die folgende Tabelle zeigt die Funktionen an der Maschine (abhängig von der
Ausführung der Maschine)
Funktion
Kurbel am linken Kreisel
Kurbel am rechten Kreisel
Einfachwirkendes
Steuergerät (rot 1+)
Doppelwirkendes
Steuergerät
(blau 2+/ blau 2-)
Pos: 22.3 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
Beschreibung
•
Arbeitstiefe des linken Kreisels erhöhen bzw.
verringern.
•
Arbeitstiefe des rechten Kreisels erhöhen bzw.
verringern
Von Transport- in Arbeitsstellung:
•
Bedienseil ziehen und auf Zug halten.
•
Schwimmstellung (rot 1+): Senkt die Maschine von
Transport- in Arbeitsstellung.
Vorgewendestellung:
•
Druck (rot 1+): Hebt die Maschine von Arbeits- in
Vorgewendestellung.
•
Schwimmstellung (rot 1+): Senkt die Maschine von
Vorgewende- in Arbeitsstellung.
Von Arbeits- in Transportstellung:
•
Zapfwellenantrieb ausschalten.
•
Bedienseil ziehen und auf Zug halten.
•
Druck (rot 1+): Hebt die Maschine von Arbeits- in
Transportstellung.
Arbeitsbreite erhöhen
•
Druck (blau 2+): Arbeitsbreite erhöhen
Arbeitsbreite verringern
•
Druck (blau 2-): Arbeitsbreite verringern
