6 .
Vergewissern Sie sich, dass die Luftschleuse sich in geöffneter Position befindet (OPEN), und legen Sie die Kalibrierungsplatte in
die Luftschleuse.
7 .
Drehen Sie die Luftschleuse in die geschlossene Position (CLOSE) .
8 .
Öffnen Sie die Vordertür .
9 .
Ziehen Sie die Handschuhe an, und öffnen Sie die Handschuhtüren .
10 . Installieren Sie die Sinterplatte auf dem Sinterkolben .
Vergewissern Sie sich, dass die lackierte Oberfläche der Kalibrierungsplatte beim
Platzieren auf dem Sinterkolben sichtbar ist (siehe nebenstehende Abbildung) .
11 . Schließen Sie die Handschuhtür .
12 . Starten Sie die Herstellung der Schutzgasatmosphäre, um das für die Dampfsicherheit erforderliche Niveau zu erreichen .
13 . Laden Sie die spezielle Fertigungs-FAB-Datei auf den Drucker .
14 . Starten Sie das Zeichnen (Schicht 0) der Kalibrierungsplatte mit dem roten Punkt, um die Positionierung zu steuern . Passen Sie die
Kalibrierungsplatte ggf . an .
15 . Starten Sie das Zeichnen (Schicht 0) der Kalibrierungsplatte ohne den roten Punkt .
16 . Wiederholen Sie den vorherigen Schritt, um sicherzugehen, dass die Zeichnung gut markiert ist .
17 . Bewegen Sie den Sinterkolben um ca . 5–10 mm nach oben, um das Entfernen der Kalibrierungsplatte zu erleichtern .
18 . Entfernen Sie die Kalibrierungsplatte aus dem Drucker .

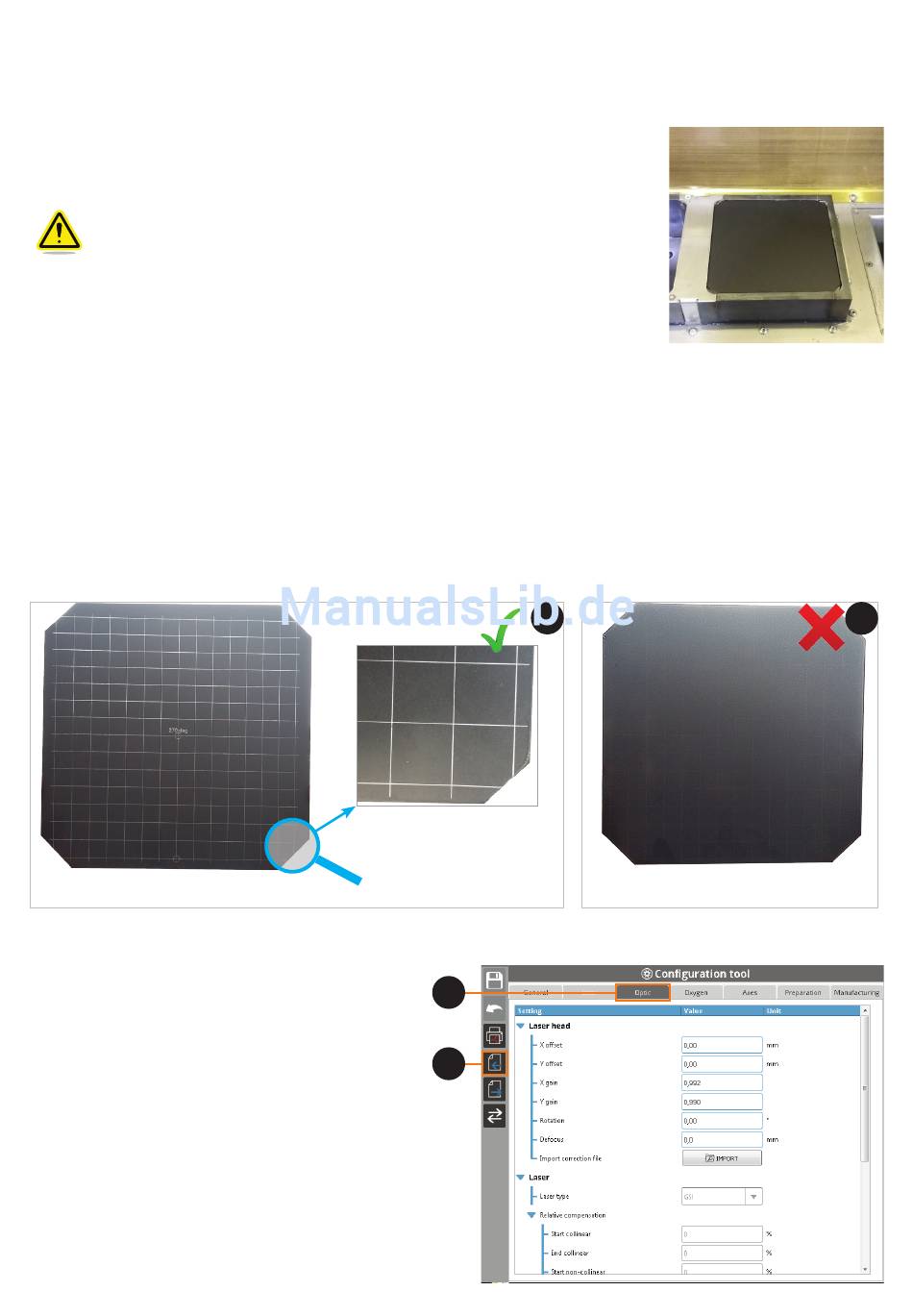

19 . Überprüfen Sie visuell, ob die gesinterten Linien gleichmäßig über die ganze Oberfläche der Platte gut markiert sind (1). Wenn das
Ergebnis nicht zufriedenstellend ist (2), wiederholen Sie den Zeichenvorgang auf einer neuen Kalibrierungsplatte . Ist das Ergebnis
weiterhin fehlerhaft, wenden Sie sich an den Kundendienst von 3D Systems .
Kalibrierungsplatte mit gleichmäßig gut markierten Kreuzungslinien.
20 . Für die Kontrolle der Kalibrierung ist die aktuelle Korrekturdatei erforderlich . So exportieren Sie diese Korrekturdatei:
•
Greifen Sie auf das Werkzeug
•
Gehen Sie zum Menü
•
Klicken Sie auf die Schaltfläche
•
Wählen Sie aus der Dateiliste „Korrekturdatei" aus,
und speichern Sie die Datei in einem Ordner Ihres
Netzwerks oder auf einem USB-Stick.
3D SYSTEMS, INC.
Konfiguration
zu .
Optik
(1) .
Exportieren
(2) .
1
Kreuzungslinien nicht richtig markiert sind
1
2
86
Kalibrierungsplatte, bei der die
TN: 80-D46-DE REV A
2
