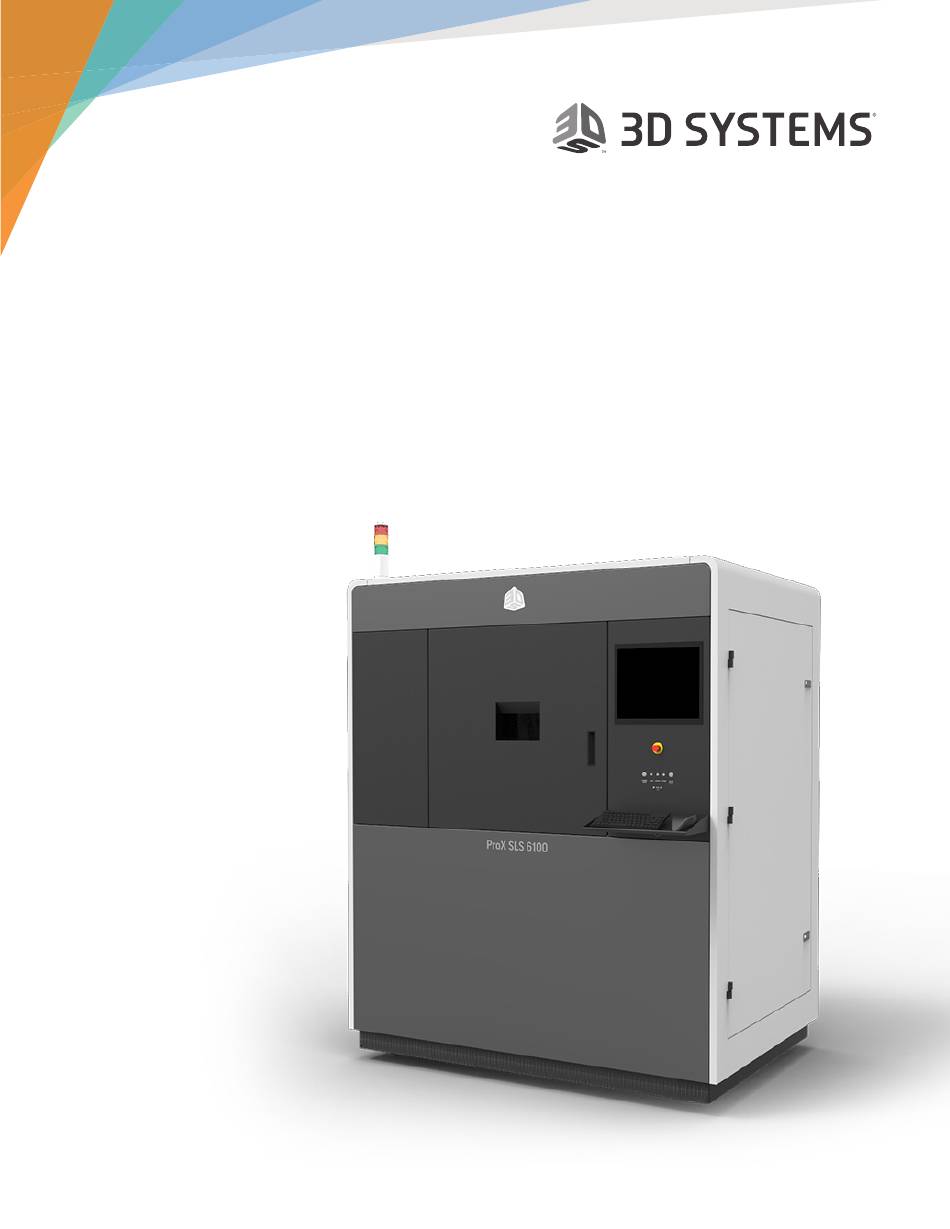

ProX ® SLS 6100
3D-Drucker
Anlagenhandbuch
Originalanleitung
3D Systems, Inc.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 3D Systems ProX SLS 6100

Inhaltszusammenfassung für 3D Systems ProX SLS 6100

  • Seite 1 ProX ® SLS 6100 3D-Drucker Anlagenhandbuch Originalanleitung 3D Systems, Inc.

  • Seite 2: Inhaltsverzeichnis

    Druckluftanforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 3D Systems, Inc.
  • Seite 3 POSTER MIT DEN ANLAGENANFORDERUNGEN DES ProX 6100 SLS 3D-DRUCKERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 3D Systems, Inc.

  • Seite 4: Vorbereiten Der Installation

    Dieses Handbuch enthält alle Informationen und Hinweise, die Sie benötigen, um die Checkliste der Anlagenanforderungen ® für den ProX SLS 6100 3D-Drucker und seine Hilfsgeräte auszufüllen . Sie müssen diese Checkliste ausfüllen und an 3D Systems senden, wenn Sie alles zur Installation Ihres Geräts vorbereitet haben . ProX ® SLS 6100 Anlagenposter Auf der Rückseite dieses Handbuchs finden Sie das...

  • Seite 5: Auspacken Des Geräts

    Wiederholen Sie den Schritt für die gegenüberliegende Seitenwand . 5 . Nehmen Sie die letzte Seitenwand ab, indem Sie die 2 unteren Klammern (blaue Kreise) entfernen. Stellen Sie die Seitenwand beiseite . 3D Systems, Inc. P/N 76-D022 Rev. A...
  • Seite 6 3000 Pfund und ziehen Sie die Gabeln entsprechend der Breite der Öffnung auseinander (siehe Abbildung). 9 . Schieben Sie die Gabeln vorsichtig unter den Drucker . Achten Sie darauf, dass die Vorderseite des Druckers dabei nicht beschädigt wird . 3D Systems, Inc. P/N 76-D022 Rev. A...
  • Seite 7 12.  Lassen Sie den Drucker langsam auf den Boden ab. 13.  Rollen Sie den Drucker an den gewünschten Standort. HINWEIS: Wenn Sie den Drucker wieder verpacken, führen Sie die beschriebenen Schritte in umgekehrter Reihenfolge aus . 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 8: Lieferumfang

    Komponenten und Materialien konzentrieren, die in Ihrer Bestellung enthalten sind. Es ist besonders wichtig, dass Sie alle Komponenten in Ihrer Bestellung, die nicht von 3D Systems geliefert werden, vorbereiten . Diese Komponenten sind in den einzelnen Abschnitten angegeben . Die Vorrichtungen für diese nicht von 3D Systems ®...

  • Seite 9: Prox ® Sls 6100 3D-Drucker

    ProX SLS 6100 3D-Drucker ® Bereitstellung durch: 3D Systems Installation durch: 3D Systems Der Drucker benötigt eine Stromquelle mit 3 Phasen, 208 Volt Wechselspannung (AC), 50/60 Hz und 10 kVA. Für die Stickstoffversorgung und den Stickstoffauslass sowie für Strom und saubere Trockenluft werden Leitungen, die von der Decke verlaufen, empfohlen .

  • Seite 10: Sls Single Mqc-System

    SLS Single MQC-System Bereitstellung durch: 3D Systems Installation durch: 3D Systems ® Das SLS Single MQC-System ist fester Bestandteil des ProX 6100 3D-Druckers . Es ist für die korrekte Regelung und Steuerung ® des SLS-Materials, das zum Drucken von Teilen mit dem ProX 6100 verwendet wird, sowie für das Herausbrechen von Teilen...
  • Seite 11 4-poliger Anschluss für Sauerstoffsensor Stickstoffzufuhr: Eingang für die Stickstoffversorgung . Schnellanschluss Luft: Eingang für Druckluft in das MQC-System . Druckregler (Stickstoff) Druckregler (Luft) Druckregler (Luft) Transportfilter: Der Materialfilter für das SLS Single MQC-System. 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 12: Teile-Transferwagen

    Teile-Transferwagen Bereitstellung durch: 3D Systems Installation durch: 3D Systems Der Druckblock-Extrahierungszylinder, das Teile-Transferblech und der Teile- Transferwagen werden verwendet, um den Druckblock aus dem Druckraum des ® ProX SLS 6100 zu entfernen und zum SLS Single MQC-System zu transportieren .

  • Seite 13: Staubsauger

    S2 (120 V, 60 Hz, 1 Phase) empfohlen. Mit ihm werden die Prozessstation und das MQC-System zwischen Druckvorgängen gereinigt . Es sind auch explosionssichere und internationale Ausführungen erhältlich. Informationen zu den Kaufoptionen erhalten Sie vom Kundendienst von 3D Systems . Staubabsaugung Bereitstellung durch: 3D Systems oder den Kunden Installation durch: Lieferant (3D Systems oder Kunde) Die Staubabsaugung (230 V AC, 60 Hz, 3 Phasen und 400 V AC, 50 Hz,...

  • Seite 14: Empfohlene Optionale Ausstattung

    Sauerstoffraumüberwachung, 220 V, Universalstecker Installation durch: 3D Systems Quelle: 3D Systems Aus Sicherheitsgründen empfiehlt 3D Systems bei der Arbeit mit Stickstoff die Installation einer Sauerstoffraumüberwachung ® an einer Wand des Raums, in dem der ProX SLS 6100 Drucker aufgestellt ist .

  • Seite 15: Verbrauchsmaterial

    Lieferanten nach dem Umrechnungsverhältnis von flüssigem zu gasförmigem Stickstoff, damit Sie Ihre Tanks richtig dimensionieren können . SLS-MATERIALIEN Das nachfolgend aufgeführte Material bietet 3D Systems zum Kauf an . Es wird zusammen mit einem eigenen Materialhandbuch von 3D Systems geliefert, um den erfolgreichen Einsatz zu gewährleisten . •...

  • Seite 16: Checkliste Für Anlagenanforderungen

    Senden Sie die ausgefüllte Checkliste der Anlagenanforderungen per Fax, Briefpost oder E-Mail an eine der nachstehenden Adressen des technischen Supports von 3D Systems. Auf diese Weise wird der technische Support darüber informiert, dass Ihre Anlage vollständig für die Installation vorbereitet ist .

  • Seite 17: Checkliste Der Anlagenanforderungen - Prox ® Sls 6100 3D-Drucker Und Hilfsgeräte

    WICHTIG Sie müssen das Formular ausfüllen und unterzeichnen, bevor Sie einen Termin für die Installation festlegen. Die Informationen in diesem Formular werden verwendet, um die Zeit zu bestimmen, die das 3D Systems-Personal benötigen wird, um die Installation abzuschließen. Name des Ansprechpartners...

  • Seite 18: Platzbedarf - Prox ® Sls 6100 Station

    Stützen mit einem Durchmesser von 68 mm (2,7 Zoll). Verteilte Tragfähigkeit • Das entspricht einer Fläche von 3631 mm (5,628 Zoll ) pro Stütze . Die Gesamtfläche für alle vier Stützen beträgt 1427 mm (2,212 Zoll • Auf jeder Stütze lasten 903 kPa (131 psi, 0,0937 kg/mm 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 19: Betriebsanforderungen

    Stellen Sie den Drucker keinesfalls in einer Umgebung auf, in der Schwebstoffe wie Zigarettenqualm, Dämpfe und Feinstoffpartikel vorhanden sind, da diese langfristig die Funktion des Geräts beeinträchtigen können. Die Atmosphäre im Installationsraum des ProX SLS 6100 muss den folgenden Spezifikationen entsprechen: ATMOSPHÄRISCHE VARIABLEN ANFORDERUNGEN Steuerungen für die...

  • Seite 20: Anforderungen Des Prox ® Sls 6100 Transformators

    Transformator, 385–415 Volt zu 208 V AC, 10 kVA, 50 Hz, 75-0265 3 PH (EU-Version) • Wenn Sie einen Transformator von einem anderen Lieferanten als 3D Systems kaufen, geben Sie eine „Ypsilon-Delta“- Primär-Sekundär-Konfiguration an. • Schließen Sie den sekundären Nullleiter des Transformators an die sekundäre Erde des Transformators an.

  • Seite 21: Anforderungen Der Stromversorgung Des Sls Single Mqc-Systems

    < 5 Ω < 5 Ω ProX 500 SLS System < 5 Ω < 5 Ω < 5 Ω < 5 Ω Non-Igniton Vacuum Frame Ground < 5 Ω < 5 Ω Bead Blaster 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 22: Anforderungen Für Stickstoff Und Druckluft

    Stickstoffgenerator • Stickstoff-Sammeltank HINWEIS: Die Stickstoff-Versorgungssysteme werden vom Kunden bereitgestellt und installiert . Mit Ausnahme des Stickstoffgenerators von 3D Systems führt 3D Systems keine Wartungsarbeiten an Stickstoff- Versorgungsgeräten durch . -Generator und O -Auslass Der Stickstoffgenerator trennt den Stickstoff von der Umgebungsluft (saubere Trockenluft erforderlich) und erzeugt zwei Luftströme: N...

  • Seite 23: Netzwerkanforderungen

    Single MQC-System angeschlossen wird, und einen weiteren, der an das LAN der Anlage angeschlossen wird. Bei den Ethernet-Steckern handelt es sich um RJ-45, die ungeschirmte, verdrillte, 10BaseT-, 100BaseT-Doppelkabel der Kategorie 5 verwenden . ProX SLS 6100 3D Printer LAN 1 LAN 2...

  • Seite 24: Versandgewichte Und Abmessungen

    26 Zoll 40 Zoll 63 Zoll 65 kg 60 cm 53 cm 80 cm Staubsauger 139 lb 23,6 Zoll 31,5 Zoll 51,2 Zoll 1 . Versandgewichte sind Schätzungen . 2 . Abmessungen und Gewicht der Druckerstation inkl . Klappen 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 25: Prox® Sls 6100 Versand-Kit

    Plissierte Medien – Aktivkohlefilter 7000-03145 Mylar, schwarz, fotografisch 76-0093 FILTERMEDIEN SCHALTSCHRANK, ROOK 76-0313 LUFTFILTER IPM-LASER 76-0502 IPM-LUFTFILTER, GEHÄUSE 132573-00 Inbusschlüssel mit Kugelkopf, lange Länge, 2,5 mm (McM Nr. 5497A72) 132897-00 Inbusschlüssel mit Kugelkopf, lange Länge, 4 mm (McM Nr. 5497A74) 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 26: Single Mqc-Versand-Kit

    BEIDSEITIGE SPACHTELN/KRATZER (12-ER SET) 4100-02398 BÜRSTE, BORSTEN, 1X3/4, SCHWEINEBORSTEN 4100-02399 BÜRSTE, SÄURE, GRÖSSE 1X2 4100-03544 BÜRSTE, FARBE, NYLONBORSTEN, 3 ZOLL 122389-00 USB-LAUFWERK, 8 GB USB 2.0, PASSMASS 122092-00 SONDE, THERMOELEMENT, TYP K, 12 ZOLL 132566-00 BÜRSTE, MIT GRIFF, NYLON 77-0278 MQC-Netzkabel 3D Systems, Inc. P/N 76-D022 Rev. A...

  • Seite 27: Poster Mit Den Anlagenanforderungen Des Prox 6100 Sls 3D-Druckers

    POSTER MIT DEN ANLAGENANFORDERUNGEN DES ProX 6100 SLS 3D-DRUCKERS Rev_A P/N xx-xxxxxx...
  • Seite 28 3D Systems, Inc . 333 Three D Systems Circle Rock Hill, SC 29730, USA www .3dsystems .com © 2018 by 3D Systems, Inc. Alle Rechte vorbehalten. Spezifikationen können ohne Ankündigung geändert werden . 3D Systems, das Logo von 3D Systems, ProX und Duraform sind eingetragene Marken von 3D Systems, Inc .
