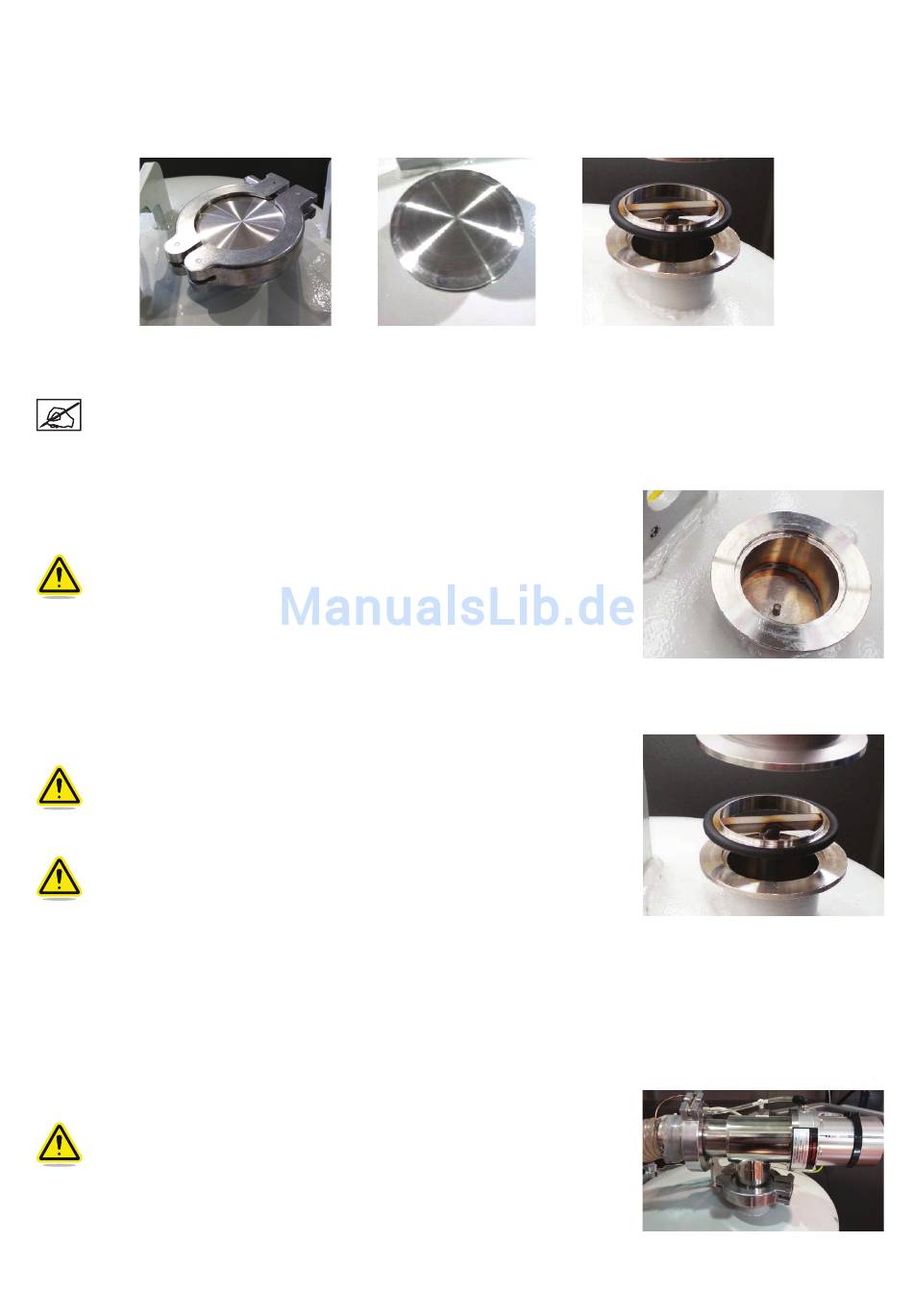

10 . Verbinden Sie den Filter wieder in der folgenden Reihenfolge mit dem Gerät:
•
Entfernen Sie das Verschlussset des Auslassanschlusses des Filters (obere Verbindung):
– Schritt a: Entfernen Sie die Klemme .
– Schritt b: Entfernen Sie die Abdeckung .
– Schritt c: Entfernen Sie sofort den Zentrierungsring mit dem abstehenden Rohr .
Schritt a: Entfernen
der Klemme
Der Filter ist mit Argongas gefüllt . Es ist normal, dass etwas Argongas aus dem Filter ausgestoßen wird, wenn der
Zentrierungsring entfernt wird .
•
Untersuchen Sie das Innenventil, und stellen Sie sicher, dass das Ventil nach dem
Entfernen des Zentrierungsrings geschlossen ist .
WARNUNG: BENUTZEN SIE DEN FILTER NICHT, WENN DAS VENTIL
NICHT SCHLIESST.
•
Bauen Sie den Zentrierungsring mit dem abstehenden Rohr in den Auslassanschluss des Filters ein . Der Schaft des
Zentrierungsrings muss direkt auf den Aufnahmestift des Innenventils gesetzt werden .
Vorsicht: Achten Sie darauf, den speziellen Zentrierungsring mit abstehendem
Rohr mit der richtigen Ausrichtung einzusetzen (das Rohr muss zum
Filterbehälter zeigen) . Das Rohr öffnet den Verschlussmechanismus im Behälter .
Fahren Sie sofort mit der Verbindung des Auslassanschlusses des Filters fort,
damit nicht zu viel Luft in den Filterbehälter eindringt .
Vorsicht: Stellen Sie sicher, dass Sie das pneumatische Ventil des Auslasses
anschließen . Vertauschen Sie die Ventile nicht . Das Ventil an der Oberseite des
Behälters ist der Auslass, und das Ventil an der Seite des Behälters ist der Einlass .
•
Drücken Sie das pneumatische Ventil des Auslasses direkt auf den Zentrierungsring .
•
Das Innenventil ist gefedert . Drücken Sie das pneumatische Ventil des Auslasses nach unten gegen den Zentrierungsring,
bis sich die Flansche berühren .
•
Installieren Sie die Klemme, um den Anschluss des Filterauslasses zu sichern (Anzugsmoment 4 N·m +0/+0,5) .
Vorsicht: Stellen Sie sicher, dass Sie das Verschlussset gut befestigen,
indem Sie die Klemme mit dem entsprechenden Anzugsmoment festziehen .
•
Bewahren Sie den Deckel an einem sicheren Ort auf . Dieser Deckel wird benötigt, um den schmutzigen Filter beim nächsten
Austausch zu verschließen (beispielsweise in einem verschlossenen Beutel am Wagen) .
3D SYSTEMS, INC.
Schritt b: Entfernen
der Abdeckung
68
Schritt c: Entfernen
des Zentrierungsrings
TN: 80-D46-DE REV A
