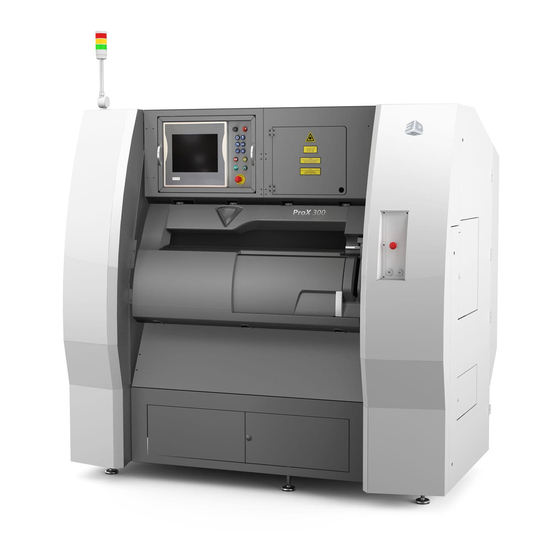

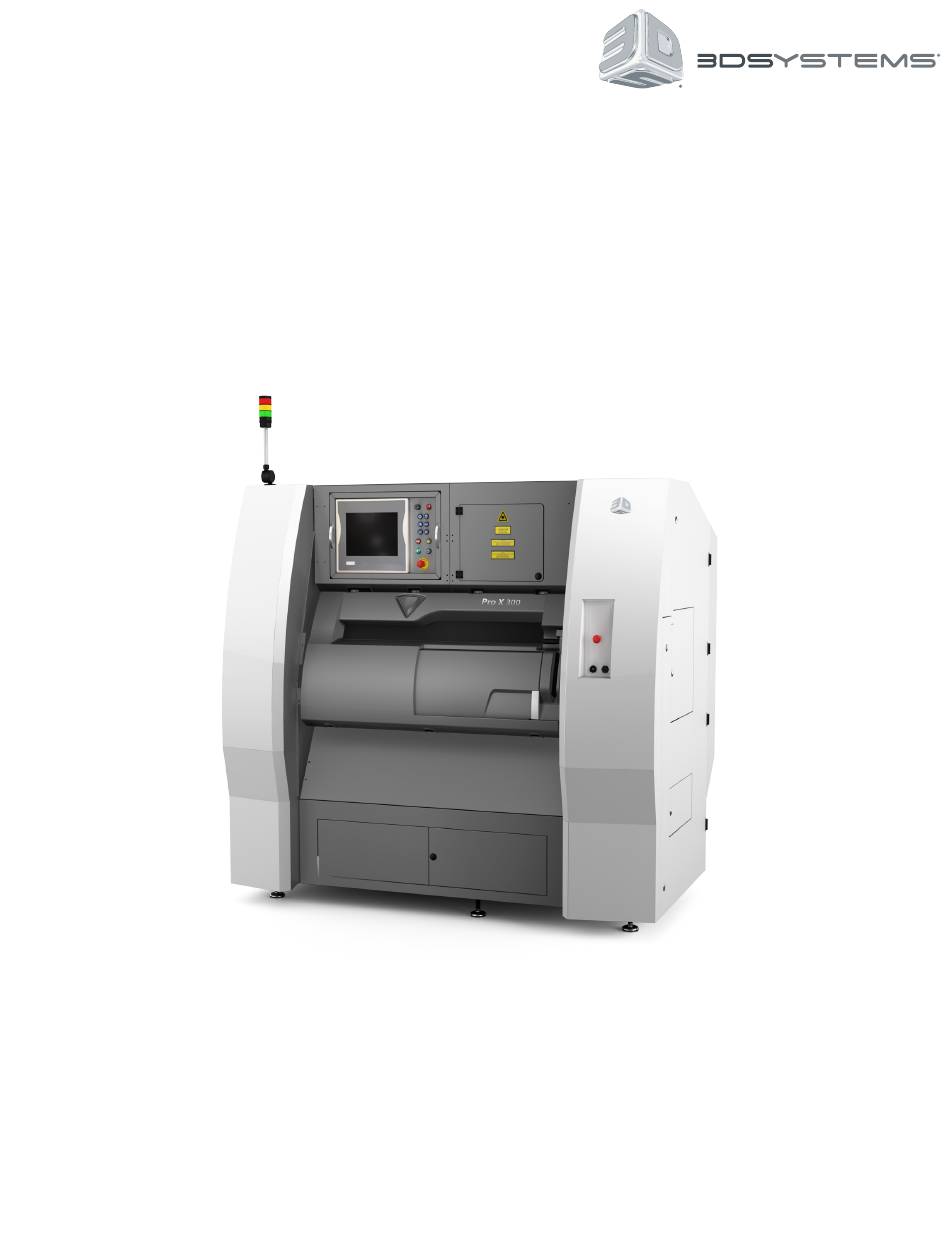

- Seite 1 ProX® DMP 300 3D-Produktionsdrucker Facility Requirements Guide Originalanleitung...
-
Seite 2: Inhaltsverzeichnis
PERSÖNLICHE SCHUTZAUSRÜSTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 3D SYSTEMS, INC. - Seite 3 POSTER FÜR ANLAGENANFORDERUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 3D SYSTEMS, INC.
-
Seite 4: Vorbereitung Für Die Installation
Um die Anforderungen für jeden Abschnitt in diesem Handbuch zu erfüllen, müssen Sie die „Checkliste für Anlagenanforderungen - ProX DMP300“ auf Seite 16 ausfüllen. Füllen Sie diese Checkliste aus und senden Sie sie an 3D Systems, um Ihre Ausrüstung ®... -
Seite 5: Ausrüstung Und Verpackung
AUSRÜSTUNG UND VERPACKUNG DAS PROX DMP 300 SYSTEM In diesem Abschnitt werden alle Ausrüstungskomponenten im Lieferumfang des ProX DMP300 aufgelistet. ® • Hauptschrank (einschließlich Prozesskammer, Recyclingsystem, Belade-/Entladesystem) • Steuerschrank für Elektrik- und Pneumatiksystem • Versorgungsschrank für Strom, Gas und Druckluft... -
Seite 6: Hauptschrank
3D Systems bereitgestellt. Der Hauptschrank wird über flexible Schläuche mit dem Steuerschrank verbunden. Die Druckluftverbindungen werden vor Ort vorgenommen. Alle Schläuche werden von 3D Systems bereitgestellt. DRUCKLUFT Der Hauptschrank wird über flexible Schläuche mit dem Steuerschrank verbunden. Die Druckluftverbindungen werden vor Ort vorgenommen. -
Seite 7: Steuerschrank
Kabel werden von 3D Systems bereitgestellt. Der Steuerschrank wird über flexible Schläuche mit dem Versorgungsschrank verbunden. Die Druckluftverbindungen werden vor Ort vorgenommen. Alle Schläuche werden von 3D Systems bereitgestellt. DRUCKLUFT Der Steuerschrank wird über flexible Schläuche mit dem Versorgungsschrank verbunden. Die Druckluftverbindungen werden vor Ort vorgenommen. -
Seite 8: Versorgungsschrank
• Nennstrom: 22 A (400 V), 18 A (480 V) • Elektrokabel mit 3 Phasen + Schutzerde (Querschnitt 6 mm²). Bereitgestellt durch 3D Systems • Anschluss auf Panel-Rückseite Das mitgelieferte Elektrokabel kann entfernt und ausgewechselt werden . Alle verwendeten Kabel müssen den angegebenen Spezifikationen entsprechen. -
Seite 9: Prozessfilter
Installiert von: 3D Systems Der externe Prozessfilter wird mit dem ProX DMP 300 System geliefert. Der Filter entfernt Rauch, Partikel und andere Produkte des DMP-Prozesses. Der Filter kann nicht in einem anderen Raum installiert werden. Er muss neben dem Hauptschrank installiert werden. -
Seite 10: Vom Kunden Bereitgestellte Ausrüstung
VOM KUNDEN BEREITGESTELLTE AUSRÜSTUNG Folgende Ausrüstung gehört nicht zum ProX DMP 300 System, obwohl es erforderlich ist.Der Kunde kann diese Ausrüstung von einem unabhängigen Händler oder von 3D Systems (wenn angegeben) erwerben. • Staubsauger - Kann von 3D Systems erworben werden •... -
Seite 11: Arbeitsplatzbedingungen Für Den Prox ® Dmp300
RAUMANFORDERUNGEN ARBEITSPLATZBEDINGUNGEN FÜR DEN PROX DMP300 ® ProX DMP 300 Installation erfordert einen Standort mit folgenden Mindestmaßen (einschließlich Wartungszugang). Die Einheit ist ® 3D SYSTEMS, INC. TN: 80-D23 Rev.A... -
Seite 12: Bodeneigenschaften
Stellen Sie sicher, dass Sie kleine Behälter für kleine Pulvermengen haben. Keine kleinen Mengen in großen Behältern aufbewahren. • Im Idealfall werden große Mengen an Pulver in einem geeigneten separaten Gebäude gelagert, entfernt von der Produktionsumgebung. 3D SYSTEMS, INC. TN: 80-D23 Rev.A... -
Seite 13: Atmosphärenanforderungen
Die Anlage muss über ein separates System zum Abführen der Raumluft verfügen. Das System muss die Raumluft direkt nach Außen abführen. Für das Abluftsystem empfiehlt 3D Systems die Verwendung von TEFC-Antrieben (Totally Enclosed Fan-Cooled). WARNUNG: WENN DIE RAUMLUFT NICHT DIREKT NACH AUSSEN ABGEFÜHRT WIRD, ENTSTEHEN GESUNDHEITSRISIKEN FÜR MITARBEITER, DA DIE ATEMLUFT MIT METALLPARTIKELN BELASTET WIRD . -
Seite 14: Elektrische Anforderungen
Verwenden Sie 12 mit einem automatisch schaltenden Verteiler verbundene Zylinder. • Für die Zylinder muss ein Hochvolumenstrom-Druckminderer verwendet werden. Dadurch werden die Kammern schneller gefüllt. • Verwenden Sie direkt hinter dem Minderer zwei Partikelfilter: einen 5-μm-Filter und einen 0,01-μm-Filter. 3D SYSTEMS, INC. TN: 80-D23 Rev.A... -
Seite 15: Druckluftanforderungen
ARBEITSPLATZ- UND SOFTWAREANFORDERUNGEN CAD/CAM-COMPUTER MIT PROX DMP FERTIGUNGSSOFTWARE Bereitgestellt durch: Computer: Kunde oder 3D Systems - Software: 3D Systems Installiert von: Kunde oder 3D Systems Bevor ein Teil auf dem Drucker gedruckt werden kann, muss die Fertigungsdatei in den Drucker geladen werden. -
Seite 16: Hebezeug
Möglicherweise ist Standardausrüstung zum Bewegen erforderlich (Pallettenwagen, Handwagen...). • Hebezeug sollte nur von versicherten und dafür ausgebildeten Mitarbeitern bedient werden. Von 3D Systems zertifizierte Kundendiensttechniker sind für den Umgang mit Hebezeug nicht qualifiziert. Die Ausrüstung wird mit Stahlträgern (U-Profil für den Hauptschrank, I-Profil für Steuer- und Versorgungsschrank) geliefert. Sie müssen während des Aufbaus abmontiert werden. -
Seite 17: Entsorgung
Bei Kontakt mit Wasser erzeugen viele der Werkstoffe Wasserstoff. Bei deaktiviertem Sprinklersystem muss je nach geltenden Bauvorschriften möglicherweise ein Schutzgassystem zur Brandunterdrückung installiert werden. Im Belüftungssystem des Raums dürfen keine Filter verwendet werden. Im Filter sammeln sich kleine, selbst entflammbare Metallpartikel an. 3D SYSTEMS, INC. TN: 80-D23 Rev.A... -
Seite 18: Checkliste Für Anlagenanforderungen - Prox ® Dmp300
Bereitschaft Ihrer Anlage zu verifizieren. Wenn der Vertreter überzeugt ist, dass alle Anlagenanforderungen erfüllt sind, wird er oder sie einen Besuch bei Ihnen planen, um den ProX DMP 300 und alle zusätzlichen SLS-Geräte zu installieren, die Sie bestellt haben. - Seite 19 WICHTIG Sie müssen das Formular ausfüllen und unterzeichnen, bevor Sie einen Termin für die Installation festlegen . Die Informationen in diesem Formular werden verwendet, um die Zeit zu bestimmen, die das 3D Systems-Personal benötigen wird, um die Installation abzuschließen .
-
Seite 20: Kontaktinformationen
GB und EMEA: (+44) 1442 279883 Deutschland: (+49) 6151 357-0 E-Mail: moreinfo@3dsystems.com Europa: (+33) 4.73.33.45.85 Hong Kong: (+852) 29 23 50 77 www .3dsystems .com Schweiz: (+41) 26 439 95 90 NYSE: DDD GB: (+44) 1442 282 600 3D SYSTEMS, INC. TN: 80-D23 Rev.A... -
Seite 21: Poster Für Anlagenanforderungen
• customer supplied/installed Room oxygen monitor • recommended • customer supplied/installed • safety interlock contact rating: 10 A Compressed Air ProX DMP 300 DRUCKLUFT ProX DMP 300 Art der Verbindung Schnellkupplungsanschluss, Innendurchmesser 6 mm Art der Verbindung Schnellkupplungsanschluss, Innendurchmesser 6 mm Fertigung: 10–15 Liter/Minute... - Seite 22 3D Systems, Inc . 333 Three D Systems Circle | Rock Hill, SC 29730 | USA www.3dsystems.com ©2016 3D Systems, Inc. Alle Rechte vorbehalten. TN: 80-D23 Rev.A 3D SYSTEMS, INC.
