Reinigen des Kühlers
Der Kühler besteht aus mehreren Komponenten (Kondensatorblock . . .), die auf Blockierungen durch Schmutz oder andere Fremdkörper
überprüft werden müssen . Da Luft über die Seitenklappen angesaugt wird, neigt Schmutz dazu, sich an der Innenseite der Blöcke
anzusammeln . Der Kühler muss wie folgt gereinigt werden:
Vorsich: Tragen Sie PSA (Einweggummihandschuhe, einen antistatischen Ganzkörperanzug, einen FFP3-Atemschutz,
antistatische Sicherheitsschuhe) .
Verfahren:
1 .
Wenn der Drucker bereits ausgeschaltet ist, fahren Sie mit dem nächsten Schritt fort . Anderenfalls schalten Sie den Drucker aus
(siehe Abschnitt „Ausschalten des Druckers" auf Seite 60).
2 .
Schalten Sie die beiden USVs aus (siehe „E. Steuer-/Versorgungsschrank" auf Seite 28).
3 .
Nehmen Sie die Wartungssicherung des Druckers vor: Positionieren Sie den Hauptschalter im Versorgungsschrank auf „O", und
versiegeln Sie den Schalter dann mit einem entsprechenden Hinweis . Dadurch wird der Drucker während der Wartung von der
Energieversorgung getrennt und isoliert .
4 .
Trennen Sie den Steuer-/Versorgungsschrank vom Hauptschrank (für die Wartung ist der Zugang zu den Seiten des Steuer-/
Versorgungsschranks erforderlich) .
Da der Faserlaser noch mit dem Hauptschrank verbunden ist, bewegen Sie den Versorgungsschrank vorsichtig .
Achten Sie darauf, keine Kabel zu beschädigen .
5 .
Öffnen Sie die rechte Tür des Steuer-/Versorgungsschranks .
6 .

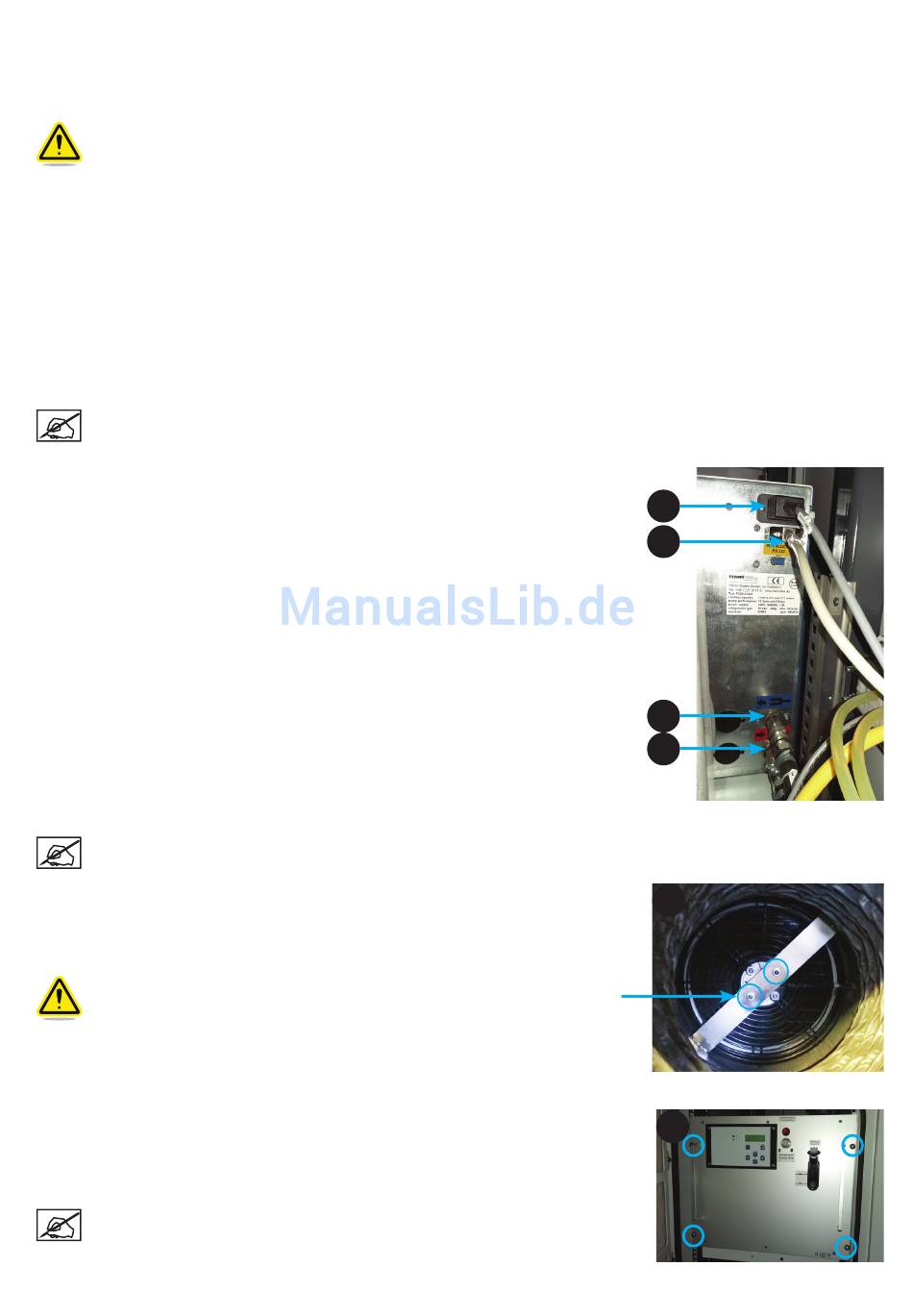

Entfernen Sie auf der Rückseite des Kühlers die folgenden Kabel:
•
Stromkabel (1)
•
Signalkabel (9-polig, SUB D, M) (2)
•
Kühlwasserleitungen (3 + 4)
Gefahr von Wasseraustritt . Die Verwendung eines Baumwolltuchs und eines Auffangbehälters (zum Aufnehmen
von Flüssigkeit und zur Reinigung) wird empfohlen.
7 .
Entfernen Sie die beiden Schrauben im Schlauch für die Luftzufuhr (5) .
Achten Sie darauf, die Schrauben und Unterlegscheiben beim
Entfernen nicht zu verlieren .
8 .
Öffnen Sie die linke Tür des Steuer-/Versorgungsschranks .
9 .
Entnehmen Sie den Kühler, indem Sie die Schrauben vor dem Kühler entfernen (6) .
Entfernen Sie den Kühler mit einem Hubwagen .
3D SYSTEMS, INC.
Schrauben
entfernen
76
1
2
3
4
5
6
TN: 80-D46-DE REV A
