A . Vorder- und Handschuhtüren
Der Bediener hat über die beiden Handschuhtüren hinter den Vordertüren des Druckers Zugang zum Innenraum der Fertigungskammer .
Türsensoren verhindern bei geöffneten Handschuhtüren sämtliche Bewegungen . Davon ausgenommen sind lediglich der Sinterkolben
und die Luftschleusenposition .
Der direkte Zugang zur Fertigungskammer erfolgt ausschließlich zu Wartungszwecken .
Nur qualifiziertes Personal darf das Gerät mit geöffneter Fertigungskammertür bedienen.
B . Fertigungskammer
Der Direktmetalldruck findet in der Fertigungskammer statt, die sich während des Druckprozesses in einer kontrollierten
Schutzgasatmosphäre befindet.
Durch ein Prozesskammer-Fenster kann der Bediener in die Prozesskammer schauen und ist dabei vor dem Laser geschützt .
Die Kammer ist mit einem Lasersicherheitsfenster ausgestattet .
850 nm ≤ λ ≤ 1100 nm DLB5 – IRLB8 – EWG EN207

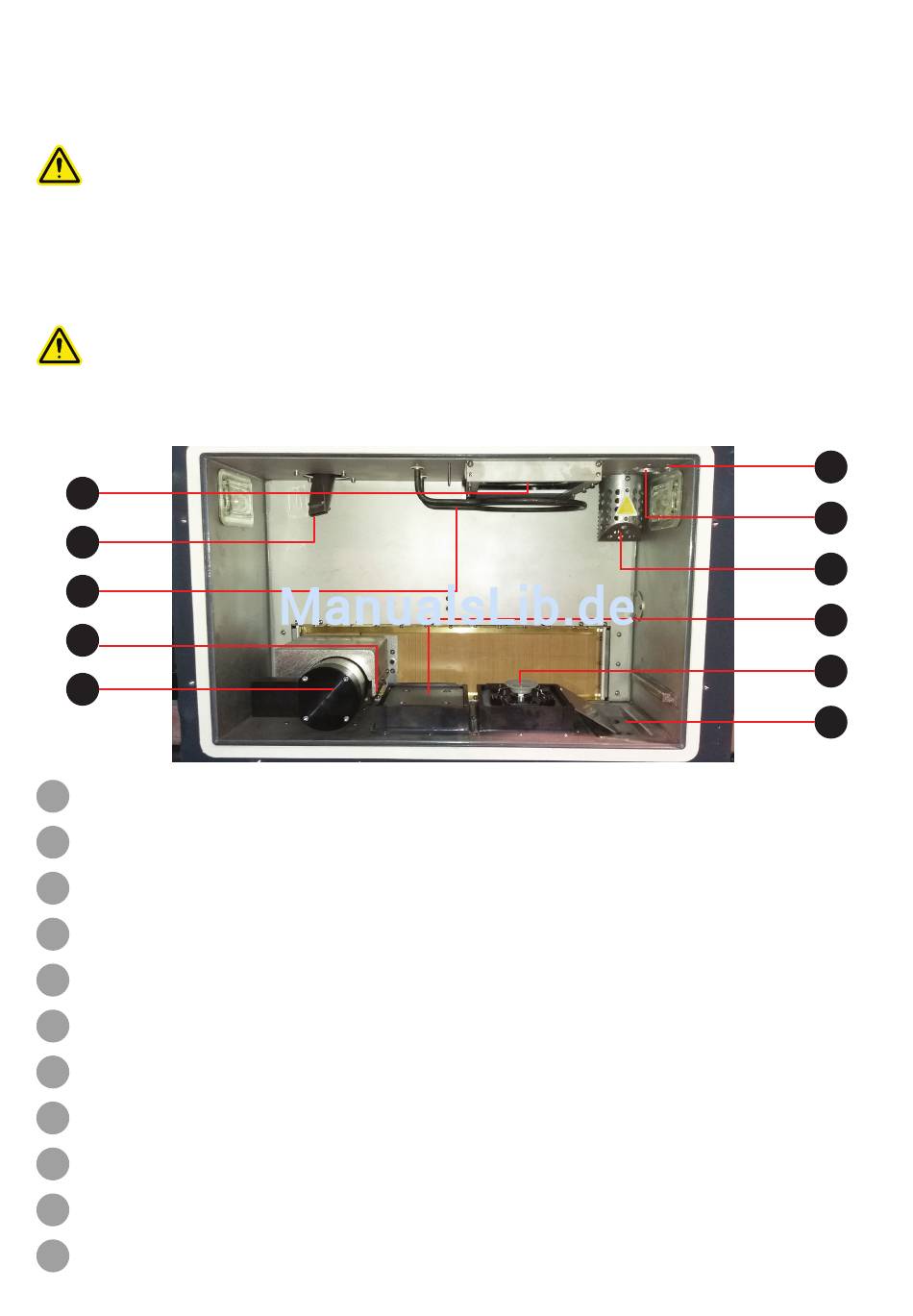

Die Fertigungskammer besteht aus folgenden Elementen:
11
7
6
2
1
1
ROLLE – TEIL DES SCHICHTENMODULS (siehe Abschnitt „1. Schichtenmodul" auf Seite 25)
2
SCHABER – TEIL DES SCHICHTENMODULS (siehe Abschnitt „1. Schichtenmodul" auf Seite 25)
3
ZUFUHRKOLBEN – TEIL DES SCHICHTENMODULS (siehe Abschnitt „1. Schichtenmodul" auf Seite 25)
4
SINTERKOLBEN – TEIL DES SCHICHTENMODULS (siehe Abschnitt „1. Schichtenmodul" auf Seite 25 )
5
SAMMELBEHÄLTER (siehe Abschnitt „2. Sammelbehälter" auf Seite 25)
6
HEIZELEMENT (siehe Abschnitt „3. Heizelement" auf Seite 26)
7
SAUGERSCHLAUCH (siehe Abschnitt „4. Saugerschlauch" auf Seite 26)
8
MESSPUNKT DES DRUCKSENSORS
9
ZULAUF FÜR LINSENREINIGER
10
SAUERSTOFFANALYSESENSOR (siehe Abschnitt „5. Sauerstoffanalysesensor" auf Seite 26)
11
LINSENREINIGER UND LINSENFALLE (siehe Abschnitt „6. Linsenreiniger und Linsenfalle" auf Seite 26)
3D SYSTEMS, INC.
24
8
9
10
3
4
5
TN: 80-D46-DE REV A
