1 . Schichtenmodul
Dieses Modul besteht aus folgenden Elementen:
•

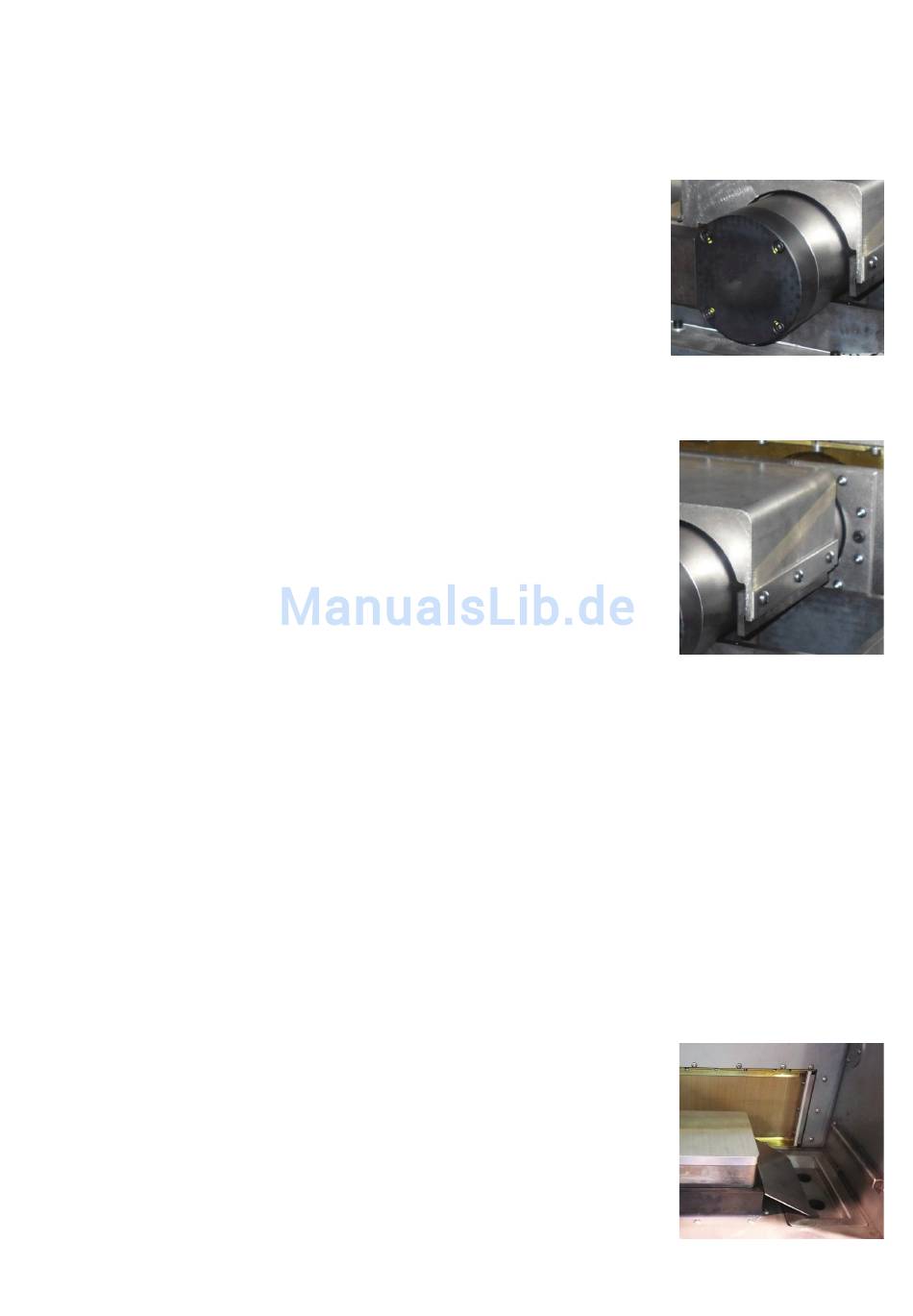

Rolle
Die Rolle kann sich mit dem Träger in einer geraden Linie bewegen:
•
Maximalposition: 400 mm
•
Höchstgeschwindigkeit: 400 mm/s
•
Genauigkeit: <1 mm
Auch eine Rotation ist möglich:
•
Maximale Drehzahl: 3,7 Drehungen pro Sekunde
•
Genauigkeit: <5°
Durch die einstellbare Kombination aus verschiedenen Bewegungen von Rolle und Träger lassen
sich verschiedene Aktionen für die Schichtenerstellung ausführen, beispielsweise Verteilen, Glätten
und Verdichten . Die Schichtdicke des Pulvers unterscheidet sich je nach Werkstoffeigenschaften
(Partikelgröße, Fließbarkeit . . .) und den gewünschten Teileeigenschaften .
•
Schaber
Seine Geometrie fördert das Pulver vom Zufuhrkolben zur Sinterposition .
•
Zufuhrkolben
Dieser Kolben enthält die Pulvermenge, die für den Sintervorgang verwendet wird . Die Eigenschaften sind nachstehend angegeben:
•
Abmessungen: 140 x 140 mm
•
Pulvervolumen: 3,85 Liter
•
Hub: 198 mm
•
Maximale Geschwindigkeit: 20 mm/s
•
Positionierungsgenauigkeit: ± 5 µm
•
Sinterkolben
Die Teile werden auf einer Sinterplatte (die sich auf einem Plattenträger befindet) gefertigt, die sich auf dem Sinterkolben befindet.
Die Eigenschaften lauten wie folgt:
•
Abmessungen der Sinterplatte: 140 x 140 mm
•
Nutzbarer Hub: 100 mm (bei einer Sinterplatte mit einer Dicke von 15 mm)
•
Höchstgeschwindigkeit: 40 mm/s
•
Positionierungsgenauigkeit: ± 3 µm
2 . Sammelbehälter
Hier werden das gesamte nicht gesinterte Pulver und alle Sinterreste gesammelt, die im internen
Recyclingsystem wiederaufbereitet werden müssen .
