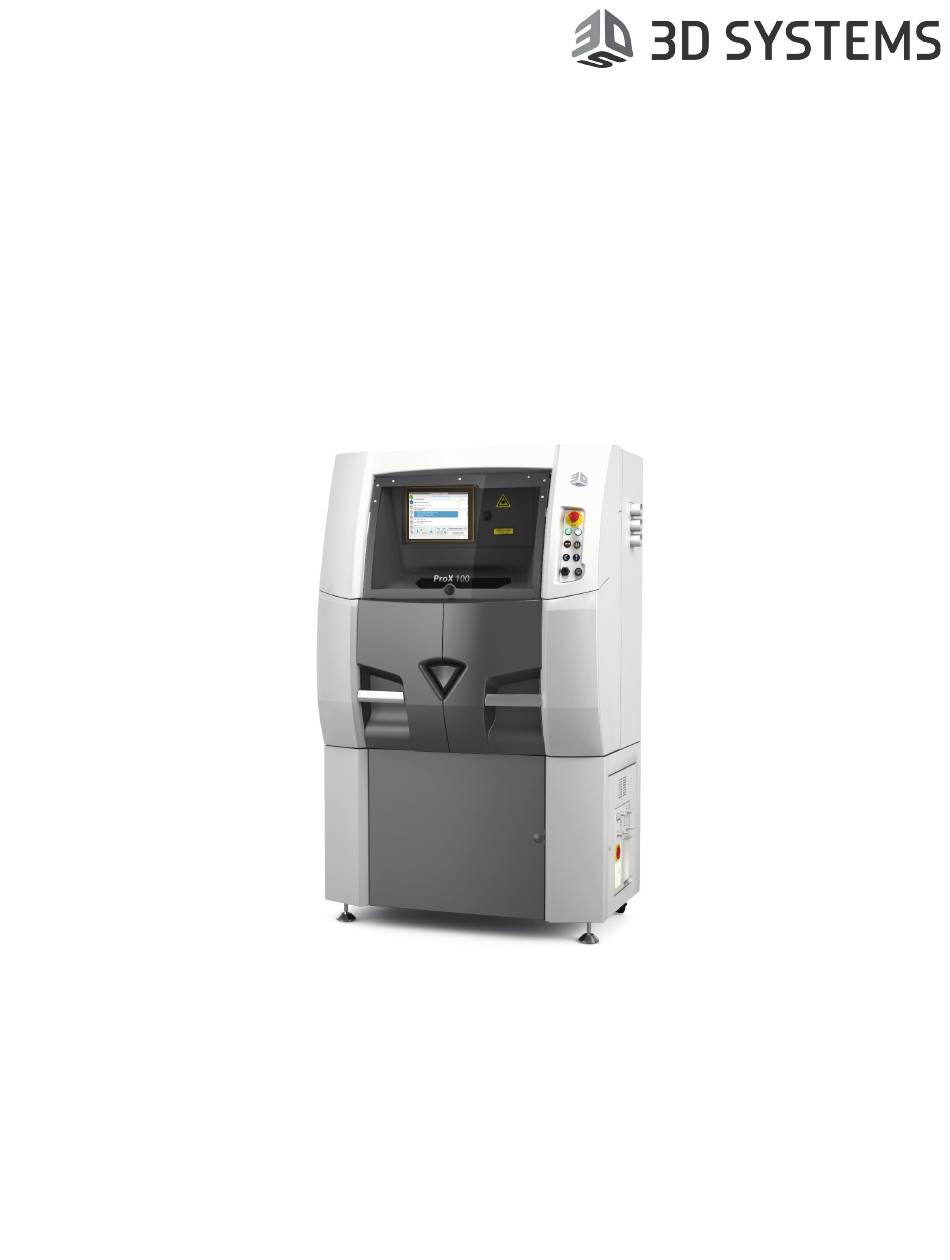

- Seite 1 ProX DMP100 ® 3D-Produktionsdrucker Facility Requirements Guide Originalanleitung...
-
Seite 2: Inhaltsverzeichnis
DMP100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ® 3D SYSTEMS, INC. - Seite 3 POSTER ZU ANLAGENANFORDERUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 3D SYSTEMS, INC.
-
Seite 4: Vorbereitungen Für Die Installation
® Um die Anforderungen für jeden Abschnitt in diesem Handbuch zu erfüllen, müssen Sie die „Checkliste für Anlagenanforderungen - ProX® DMP100“ auf Seite 14Füllen Sie diese Checkliste aus und senden Sie sie an 3D Systems, um Ihre Ausrüstung installieren zu lassen. -
Seite 5: Ausrüstung Und Verpackung
AUSRÜSTUNG UND VERPACKUNG DAS PROX DMP100 SYSTEM In diesem Abschnitt werden alle Ausrüstungskomponenten im Lieferumfang des ProX DMP100 aufgelistet. ® • Hauptschrank (einschließlich Prozesskammer und Steuerungssoftware) • Prozessfilter mit Wagen GEWICHTE UND MASSE (VERPACKT) Hauptschrank • Gewicht: 1330 kg •... -
Seite 6: Hauptschrank
• Nennstrom: 21,74 A • Elektrokabel mit 1 Phase + Neutralleiter + Schutzerde (Querschnitt 2,5 mm²) . Bereitgestellt durch 3D Systems • Anschlüsse an der unteren rechten Ecke des Druckers Gas: Es wird Argon empfohlen und ist für alle reaktiven Werkstoffe wie beispielsweise Titan und Aluminium erforderlich. -
Seite 7: Prozessfilter (Mit Wagen)
Mechanische Verbindung Der Filter ist über flexible Schlauchleitungen mit dem Hauptschrank verbunden. Die Schlauchleitungen für die Installation sind im Lieferumfang des ProX DMP100-Systems inbegriffen. Die von 3D Systems bereitgestellten Schlauchleitungen müssen für den ® Anschluss des Prozessfilters verwendet werden. Argongas – n .z . -
Seite 8: Vom Kunden Bereitgestellte Ausrüstung
VOM KUNDEN BEREITGESTELLTE AUSRÜSTUNG Folgende Ausrüstung gehört nicht zum ProX DMP100 System, obwohl es erforderlich ist. Der Kunde kann diese Ausrüstung von einem unabhängigen Händler oder von 3D Systems (wenn angegeben) erwerben. • Staubsauger - Kann von 3D Systems erworben werden •... -
Seite 9: Lagerbedingungen
Der Drucker muss in der Originalverpackung, in einer aufrechten Position und vor äußerlichen Einflüssen geschützt an einem trockenem Ort gelagert werden. RAUMANFORDERUNGEN ARBEITSPLATZBEDINGUNGEN FÜR DEN PROX DMP100 ® Die ProX DMP100 Installation erfordert einen Standort mit folgenden Mindestmaßen (einschließlich Wartungszugang). ® Prozessfilter 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... -
Seite 10: Vorgaben Für Den Boden
*** Einige Metallpulver sind sehr reaktionfreudig, wenn Sie in Kontakt mit Sauerstoff, Wasser oder anderen Elementen kommen. Lesen Sie sich das Werkstoff-SDB durch und befolgen Sie alle lokalen Richtlinien zur ordnungsgemäßen Handhabung, Lagerung und Entsorgung. 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... -
Seite 11: Anforderungen An Die Atmosphäre
Die Anlage muss über ein separates System zum Abführen der Raumluft verfügen. Das System muss die Raumluft direkt nach Außen abführen. Für das Abluftsystem empfiehlt 3D Systems die Verwendung von TEFC-Antrieben (Totally Enclosed Fan-Cooled). WARNUNG: WENN DIE RAUMLUFT NICHT DIREKT NACH AUSSEN ABGEFÜHRT WIRD, ENTSTEHEN GESUNDHEITSRISIKEN FÜR MITARBEITER, DA DIE ATEMLUFT MIT METALLPARTIKELN BELASTET WIRD . -
Seite 12: Elektrische Anforderungen
Nehmen Sie ein 12-Zylinder-Paket in Verbindung mit einem automatisch wechselnden Verteiler. • Für die Zylinder muss ein Hochvolumenstrom-Druckminderer verwendet werden. Dadurch werden die Kammern schneller gefüllt. • Verwenden Sie direkt hinter dem Minderer zwei Partikelfilter: einen 5-μm-Filter und einen 0,01-μm-Filter. 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... -
Seite 13: Druckluftanforderungen
ARBEITSPLATZ- UND SOFTWAREANFORDERUNGEN CAD/CAM-COMPUTER MIT PROX DMP FERTIGUNGSSOFTWARE Bereitgestellt durch: Computer: Kunde oder 3D Systems - Software: 3D Systems Installiert von: Kunde oder 3D Systems Bevor ein Teil auf dem Drucker gedruckt werden kann, muss die Fertigungsdatei in den Drucker geladen werden. -
Seite 14: Hebezeuge
Möglicherweise ist Standardausrüstung zum Bewegen erforderlich (Pallettenwagen, Handwagen...). • Hebezeug sollte nur von versicherten und dafür ausgebildeten Mitarbeitern bedient werden. Von 3D Systems zertifizierte Kundendiensttechniker sind für den Umgang mit Hebezeug nicht qualifiziert. Die Ausrüstung wird mit Stahlträgern (I-Profile) geliefert, diese müssen während des Aufbaus abmontiert werden. Der Hauptschrank steht auf verstellbaren Füßen. -
Seite 15: Entsorgung
Bei Kontakt mit Wasser erzeugen viele der Werkstoffe Wasserstoff. Bei deaktiviertem Sprinklersystem muss je nach geltenden Bauvorschriften möglicherweise ein Schutzgassystem zur Brandunterdrückung installiert werden. Filter können nicht im Raumbelüftungssystem verwendet werden. Feine Metallpartikel würden sich im Filter sammeln und entzünden. 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... -
Seite 16: Checkliste Für Anlagenanforderungen
Sie es. Senden Sie es anschließend zur Überprüfung an den 3D Systems Kundendienst. Sobald der Kundendienst Ihre ausgefüllte Checkliste erhält wird sich ein Vertreter von 3D Systems mit Ihnen in Verbindung setzen, um die Bereitschaft Ihrer Anlage zu verifizieren. Wenn der Vertreter überzeugt ist, dass alle Anlagenanforderungen erfüllt sind, wird er oder sie einen Besuch bei Ihnen planen, um den ProX®... -
Seite 17: Checkliste Für Anlagenanforderungen - Prox ® Dmp100
WICHTIG Sie müssen das Formular ausfüllen und unterzeichnen, bevor Sie einen Termin für die Installation festlegen . Die Informationen in diesem Formular werden verwendet, um die Zeit zu bestimmen, die das 3D Systems-Personal benötigen wird, um die Installation abzuschließen . -
Seite 18: Kontaktinformationen
GB und EMEA: (+44) 1442 279883 Deutschland: (+49) 6151 357-0 E-Mail: moreinfo@3dsystems.com Europa: (+33) 4.73.33.45.85 Hong Kong: (+852) 29 23 50 77 www .3dsystems .com Schweiz: (+41) 26 439 95 90 NYSE: DDD GB: (+44) 1442 282 600 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... -
Seite 19: Compressed Air
• set temperature between 20° C and 25° C (68° F and 77° F) • temperature should be constant to ±5° C (± 9° F) 3D SYSTEMS, INC. PN: 80-D47-DE Rev A... - Seite 20 3D Systems, Inc . 333 Three D Systems Circle | Rock Hill, SC 29730 | USA www.3dsystems.com ©2016 3D Systems, Inc. Alle Rechte vorbehalten. PN: 80-D47-DE Rev A 3D SYSTEMS, INC.
