Funktion und Betriebsarten

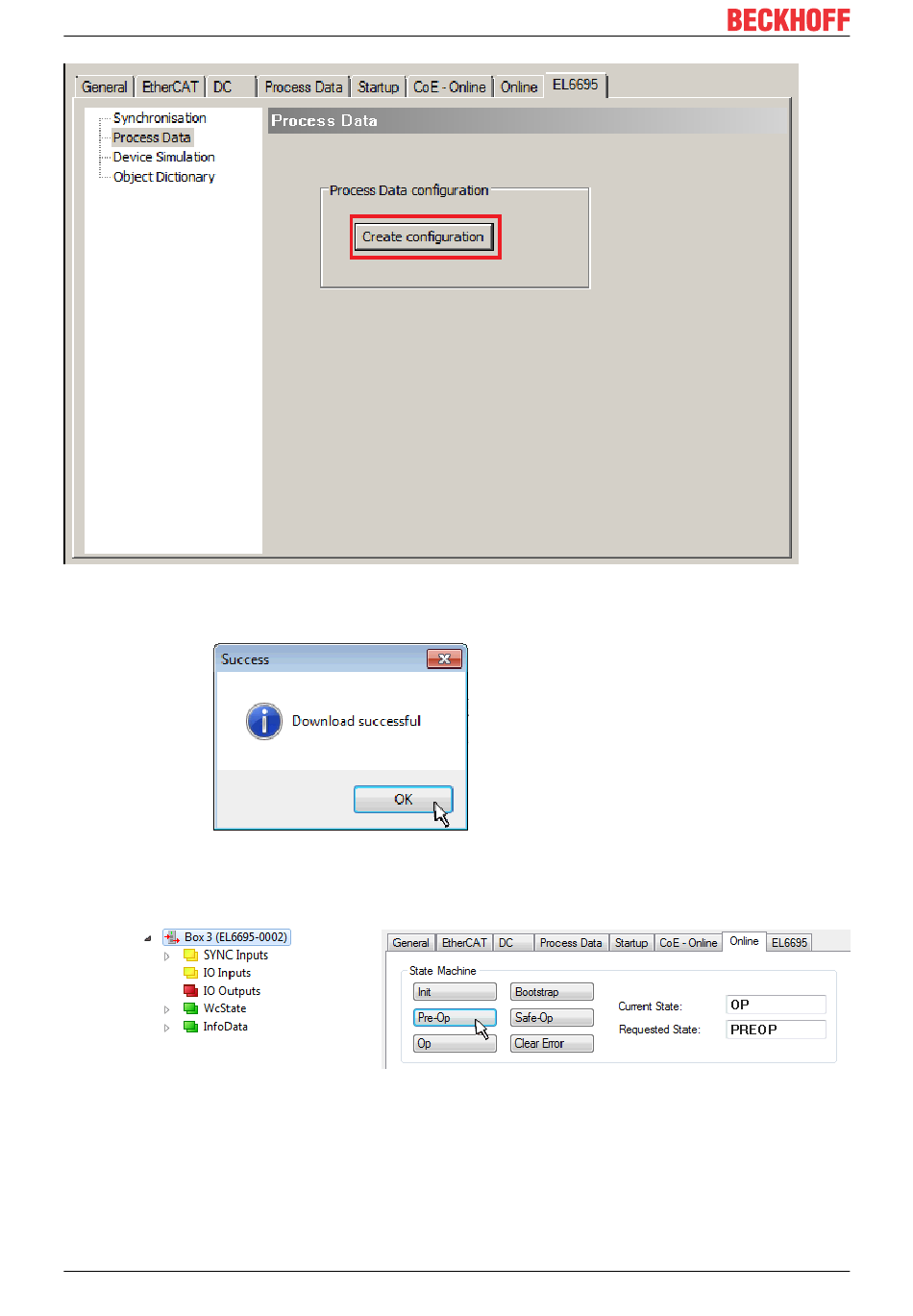

Abb. 138: [Create configuration] unter„Process Data" im Karteireiter der EL6695
• C) Die erfolgreiche Durchführung dieser Aktion wird entsprechend quittiert:
• D) Damit die Klemme nun durch eine interne Initialisierung die Daten der Variablen übernimmt, muss
über einen scan-Vorgang auf dem Device der sekundären Seite die Klemme neu eingelesen werden
• E) Die Klemme wird nun auf der Sekundärseite markiert und sollte hier im PREOP online Zustand sein;
falls dies nicht der Fall ist, muss dies im Karteireiter [Online] per Klick auf „Pre-Op" erfolgen:
• F) Unter dem Karteireiter [Prozess Data] wird mittels [Load PDO info from device] die „gespiegelte"
Variablenkonfiguration von der anderen Seite erzeugt und dann im „Solutionexplorer" (links) sichtbar:
124
Version: 1.4.2
EL6695
