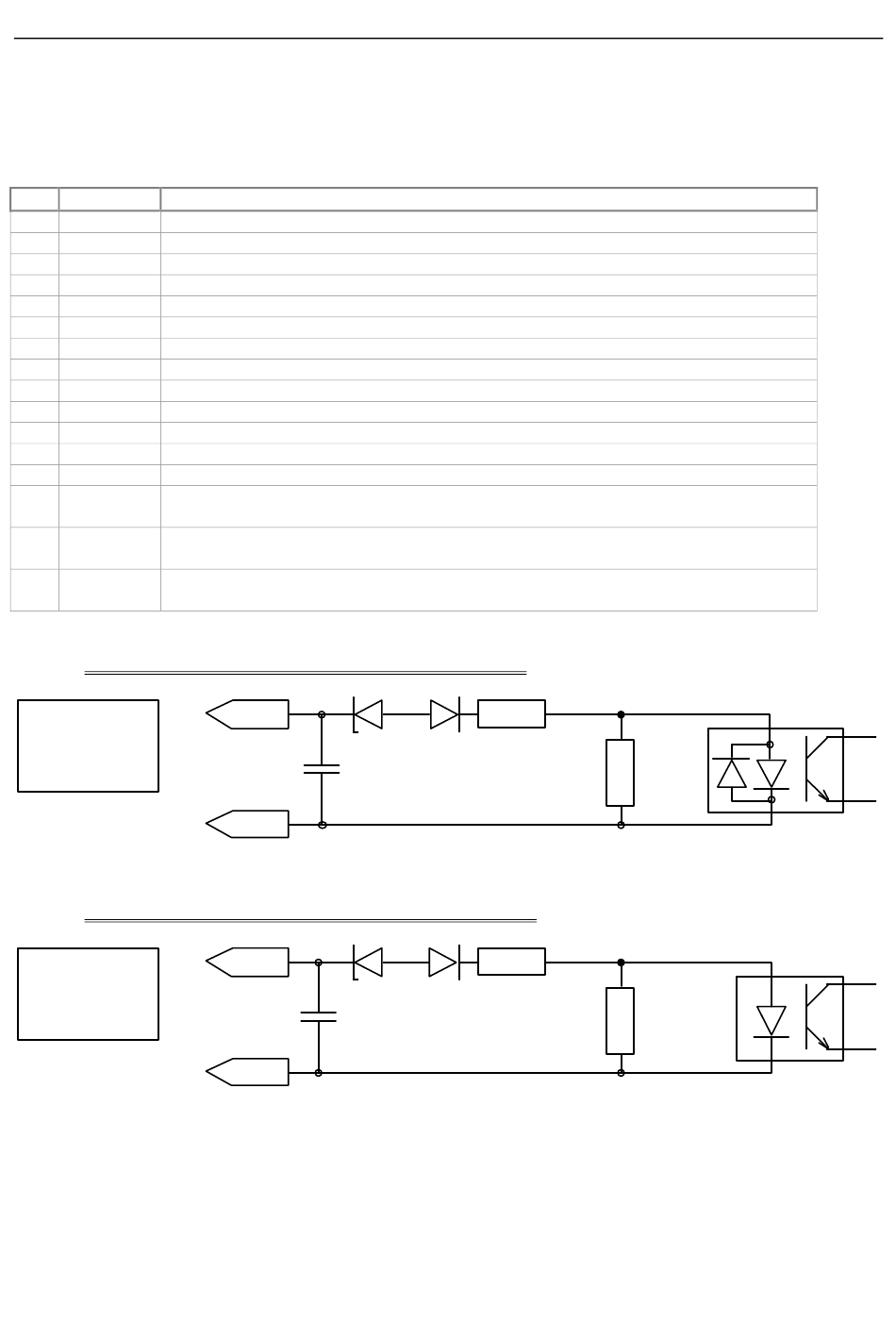

5.2.7 Pinbelegung Stecker X1, Digitale Eingänge (APCI-8001 / APCI-8008)
Die Prinzipschaltbilder der nachfolgend aufgelisteten digitalen Eingänge I1..I13 sind im [Kapitel 5.2.7.1] und
Eingänge I14..I16 im [Kapitel 5.2.7.2] abgedruckt.
Pin Name Funktion
9 I1 Digital-Eingang 1
10 I2 Digital-Eingang 2
11 I3 Digital-Eingang 3
12 I4 Digital-Eingang 4
13 I5 Digital-Eingang 5
14 I6 Digital-Eingang 6
15 I7 Digital-Eingang 7
16 I8 Digital-Eingang 8
42 I9 Digital-Eingang 9
43 I10 Digital-Eingang 10
44 I11 Digital-Eingang 11
45 I12 Digital-Eingang 12
46 I13 Digital-Eingang 13
47 I14 Digital-Eingang 14 und schneller Hardware-Latch-Eingang zum Speichern der
Istposition Achskanal 1
48 I15 Digital-Eingang 15 und schneller Hardware-Latch-Eingang zum Speichern der
Istposition Achskanal 2
49 I16 Digital-Eingang 16 und schneller Hardware-Latch-Eingang zum Speichern der
Istposition Achskanal 3
5.2.7.1 Prinzipschaltbild der xPCI-800x-Digital-Eingänge I1..I13
SCHEMATIC
MCU-3T
Digital Inputs
Typ I
5.2.7.2 Prinzipschaltbild der xPCI-800x-Digital-Eingänge I14..I16
SCHEMATIC
MCU-3T
Digital Inputs
Typ II
X22, Ix
x = 1..13
BZV55C12
100nF
X22, 50
X22, Ix
x=14. .16 BZV55C12
100nF
X22, 50
1k2
LL4148
680R
LL4148
IHB / I
NBETRIEBNAHME
1k2
820
R
TLP113
-H
ANDBUCH
TLP120GB
