5.2.6.4 Inkremental-Encoder ohne invertierte Signale (asymmetrische Beschaltung)

Es ist auch möglich, Inkremental-Encoder ohne invertierte Impulsfolgen zu verarbeiten. Jedoch sollten diese
nur in elektromagnetisch wenig gestörter Umgebung, z.B. in Laboranwendungen, eingesetzt werden.
Ebenso ist zu beachten, dass die Leitungslänge des Encoderkabels gerade bei hohen Impulsfrequenzen nur
wenige Meter betragen darf.

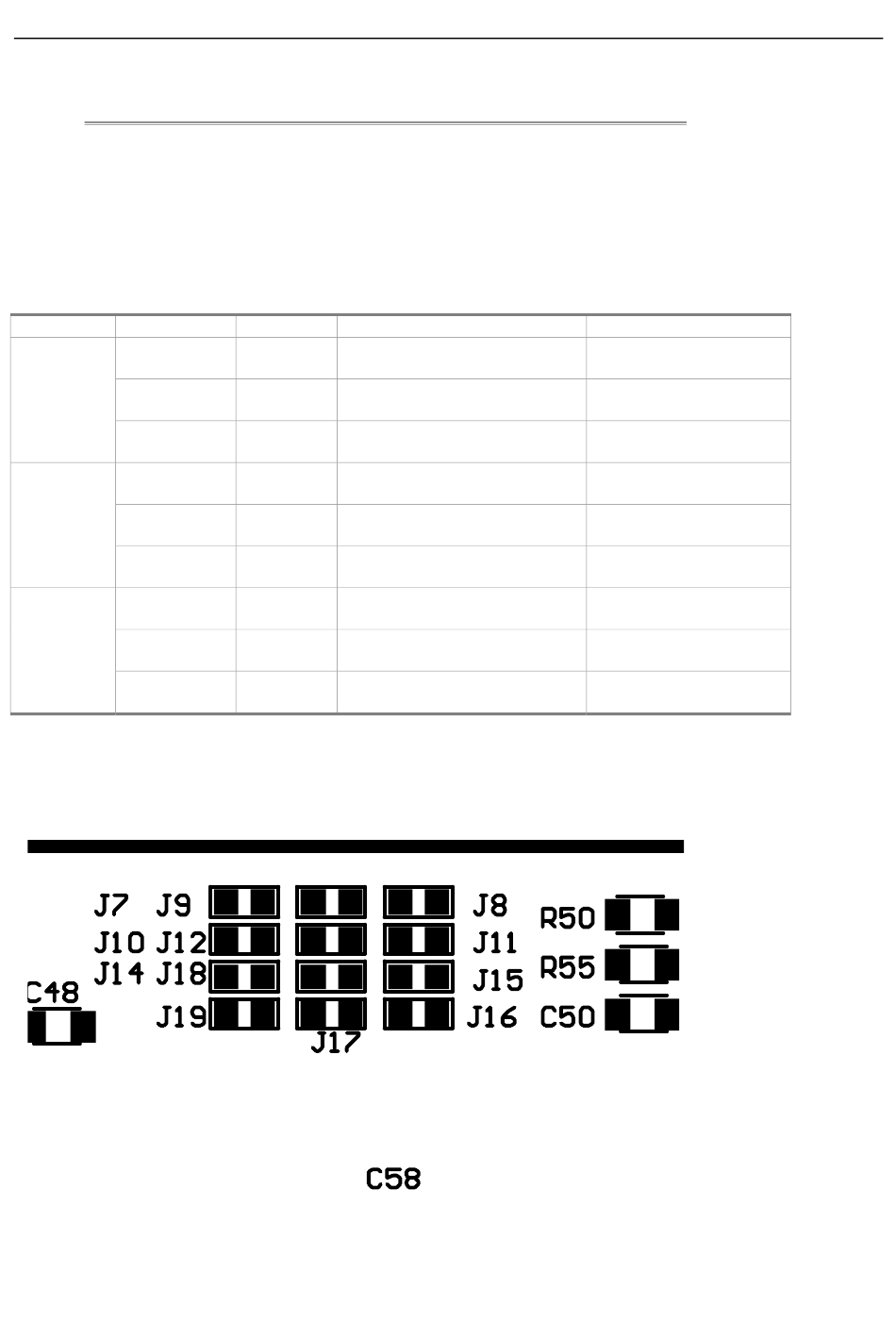

Tabelle 5-1: Konfiguration der Inkremental-Encoder für symmetrische und asymmetrische
Betriebsart
Achskanal Signalquelle Lötjumper asymmetrisch
1 CHA1-
CHB1-
NDX1-
2 CHA2-
CHB2-
NDX2-
3 CHA3-
CHB3-
NDX3-
Anmerkung: Die in der Tabelle aufgeführten Lötjumper befinden sich auf der Lötseite der APCI-8001 /
APCI-8008 am oberen rechten Kartenrand.
Teil-Bestückungsdruck (Lötseite) der APCI-8001
J8 (8000) gebrückt
J10 (8008) Pin 4 / X1 nicht beschalten!
J11 (8000) gebrückt
J9 (8008) Pin 6 / X1 nicht beschalten!
J15 (8000) gebrückt
J8 (8008) Pin 8 / X1 nicht beschalten!
J9 (8000) gebrückt
J13 (8008) Pin 21 / X1 nicht beschalten!
J12 (8000) gebrückt
J12 (8008) Pin 23 / X1 nicht beschalten!
J18 (8000) gebrückt
J11 (8008) Pin 25 / X1 nicht beschalten!
J7 (8000) gebrückt
J17 (8008) Pin 37 / X1 nicht beschalten!
J10 (8000) gebrückt
J16 (8008) Pin 39 / X1 nicht beschalten!
J14 (8000) gebrückt
J14 (8008) Pin 41 / X1 nicht beschalten!
IHB / I
NBETRIEBNAHME
symmetrisch
ungebrückt
Pin 4 / X1 beschalten!
ungebrückt
Pin 6 / X1 beschalten!
ungebrückt
Pin 8 / X1 beschalten!
ungebrückt
Pin 21 / X1 beschalten!
ungebrückt
Pin 23 / X1 beschalten!
ungebrückt
Pin 25 / X1 beschalten!
ungebrückt
Pin 37 / X1 beschalten!
ungebrückt
Pin 39 / X1 beschalten!
ungebrückt
Pin 41 / X1 beschalten!
