5.2.8 Pinbelegung Stecker X1, Digitale Ausgänge (APCI-8001 / APCI-8008)
Das Prinzipschaltbild der nachfolgend aufgelisteten digitalen Ausgänge O1..O8 ist im [Kapitel 5.2.8.1] zu
finden.
Pin Name Funktion
26 O1 Digital-Ausgang 1
27 O2 Digital-Ausgang 2
28 O3 Digital-Ausgang 3
29 O4 Digital-Ausgang 4
30 O5 Digital-Ausgang 5
31 O6 Digital-Ausgang 6
32 O7 Digital-Ausgang 7
33 O8 Digital-Ausgang 8

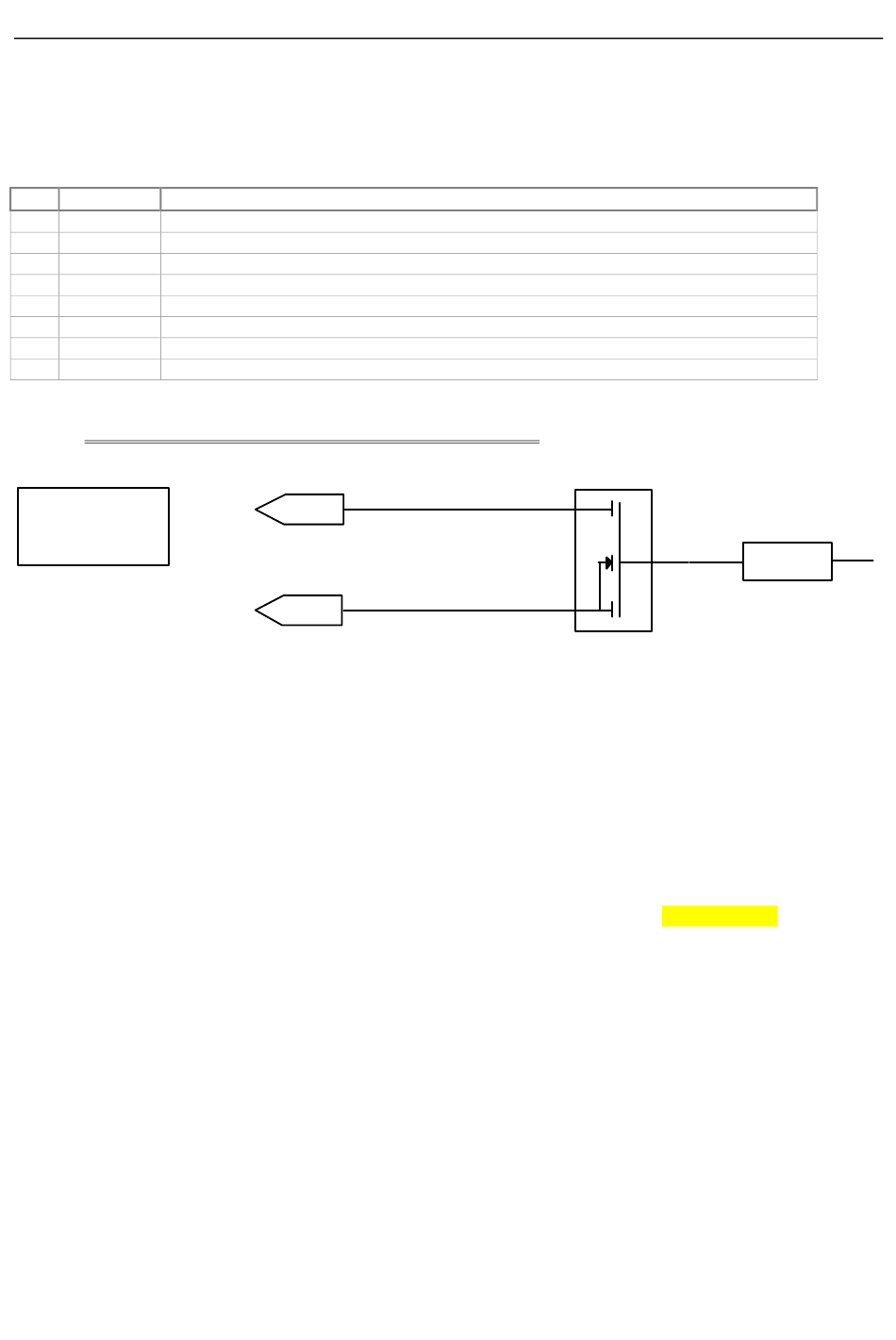

5.2.8.1 Prinzipschaltbild der xPCI-800x-Digital-Ausgänge O1..O8
SCHEMATIC
MCU-3T
Digital Outputs

5.2.9 APCI-8001 Pinbelegung Stecker P5, Freigaberelais

Am Steckverbinder P5 der APCI-8001 (entspricht X6 bei der APCI-8008) werden Relaiskontakte für die
CNC-Bereit-Abfrage und Verstärkerfreigaben zur Verfügung gestellt. Es handelt sich hierbei um Schließer.
Alle Relais sind nach Einschalten des PC, nach einem Rücksetzvorgang oder nach einem Fehler
abgeschaltet.
Das Freigaberelais wird beim PCAP-Befehl cl() und beim SAP-Befehl CL() für den entsprechend selektierten
Achskanal aktiviert.
Anmerkung: je nach Ausbaustufe der APCI-8001 / APCI-8008 sind 1 bis 3 Relaisausgänge verfügbar. Die
Beschreibung der Signalbelegung erfolgt hier für den Adapter FB-RELAIS-3000 (SUB-D 9-polig), welcher an
P5 (X6) angeschlossen wird.
Bei mehr als 3 Achskanälen werden die Anschlüsse ggf. auf einem 25-poligen SUB-D Steckverbinder zur
Verfügung gestellt (siehe OHB). Bei den Relais handelt es sich um Halbleiterrelais mit einem
Einschaltwiderstand von max. 25 Ohm. Das Schaltvermögen liegt bei 100 mA, Schaltspannung maximal
60 V.
-H
ANDBUCH
X22, 17
X22, Ox
x = 1..8
VCC, +24V
Output
1/4 VN340SP
45
Driver-
Logik
