3.5 FWSETUP starten

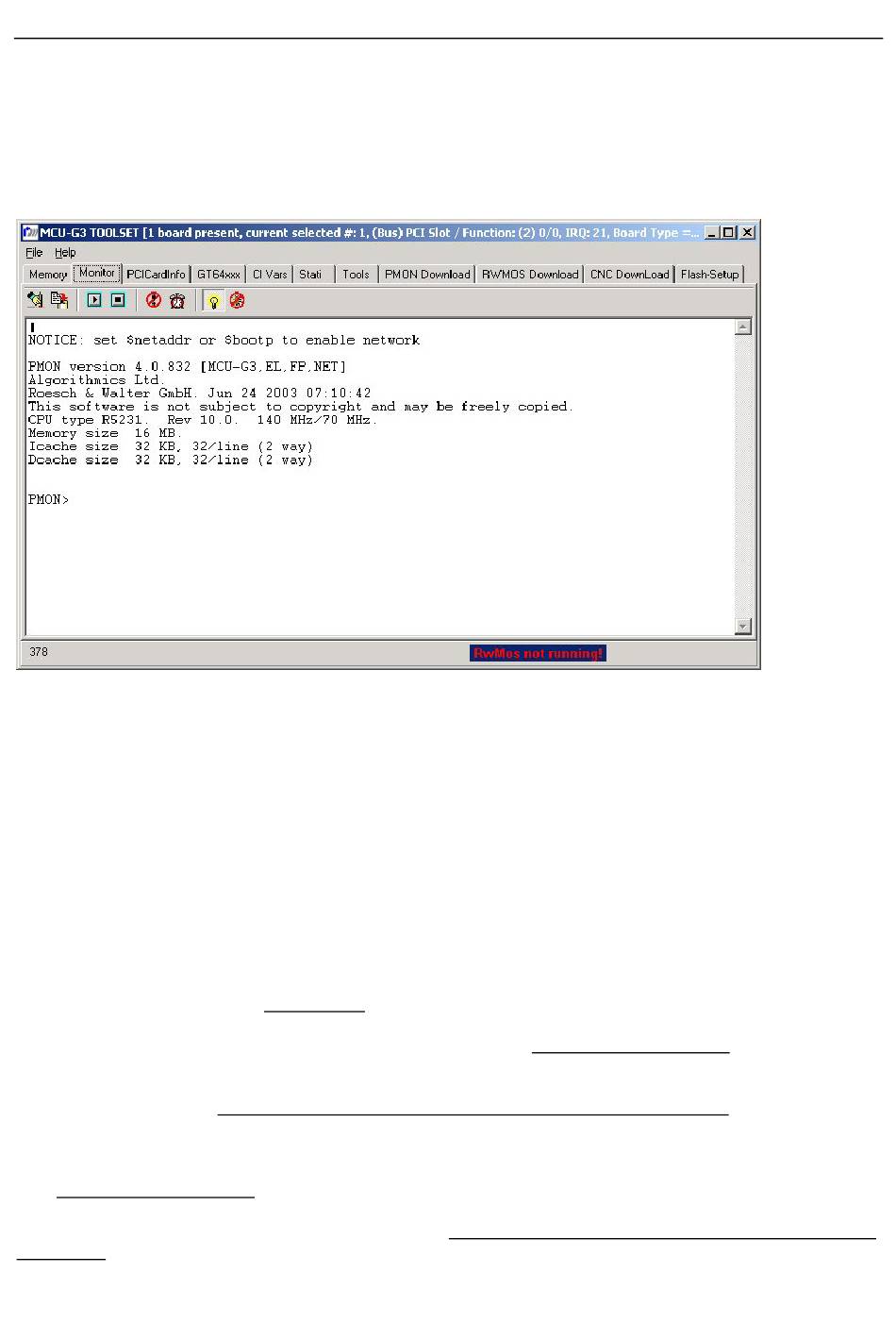

Die Anwendung Fwsetup.exe starten. Dort sollte auf der Seite „Monitor" folgende bzw. ähnliche
Bildschirmausgabe erfolgen:
In der Kopfzeile der fwsetup-Anwendung sehen Sie unter anderem auch die Anzahl der erkannten xPCI-
800x Controller und um welchen Board-Typ es sich hierbei handelt. Im Anzeigefenster wird u.a. die
Versionsnummer des auf der Steuerung gespeicherten Monitorprogramms PMON, die CPU-Frequenz und
die Speicherausstattung der Steuerung angezeigt. Sie können durch Drücken des Soft Reset-Button einen
Reset auf dem xPCI-800x-Controller erzwingen. In diesem Fall sollte die Bildschirmausgabe im
Monitorfenster mit weiteren Bildschirmmeldungen gefüllt werden. In diesem Zustand können auf der
Steuerung Umgebungsvariable gesetzt werden, mit welchen Eigenschaften des Steuerungssystems
eingestellt werden können. Weitere Informationen hierzu sind in Kapitel 3.12 beschrieben.

3.6 Systemverzeichnis anlegen

Legen Sie einen Ordner zur Ablage der wichtigsten System-Dateien an.
Generieren Sie dort eine Datei System.DAT mit einer der 3 nachfolgend aufgeführten Methoden:
Durch Neuanlegen mit dem Hilfsprogramm sysgen.exe aus dem Unterverzeichnis Toolset der xPCI-800x
TOOLSET CD, oder
durch Kopieren aus dem Unterverzeichnis Firmware und System.dat Files\{G3-Controller} der xPCI-800x
TOOLSET CD (Achtung Read Only Attribute nach Kopiervorgang löschen!) oder
durch Konvertierung eines bereits vorhandenen System.dat-Files mit dem Hilfsprogramm sysconv.exe aus
dem Unterverzeichnis Toolset der xPCI-800x TOOLSET CD.
Kopieren sie ebenso die Datei RWMOS.ELF aus dem Unterverzeichnis Firmware und System.dat Files\{G3-
Controller} in dieses neue angelegte Systemverzeichnis.
