5 Funktionsbeschreibung
5 Funktionsbeschreibung
Für den Reinigungsvorgang wird der Brenner mit dem zylindrischen Teil der Gasdüse in der
Klemmvorrichtung gehalten. Der auf die Gasdüsen- und Brennergeometrie abgestimmte Fräser wird mittels
einer Hubbewegung in den Gasdüseninnenraum gefahren und löst dort anhaftende Schweißspritzer. Dabei
wird mit Druckluft, durch das Schlauchpaket, der Gasdüseninnenraum ausgeblasen (Option). Hierdurch
wird, in Verbindung mit der Ausblasfunktion (Option), der Reinigungsprozess optimiert.
1
2
10
9
8
1
Motorabdeckung
2
Druckluftmotor mit integriertem Hub
3
Gerätedeckel
4
Einsprüheinheit

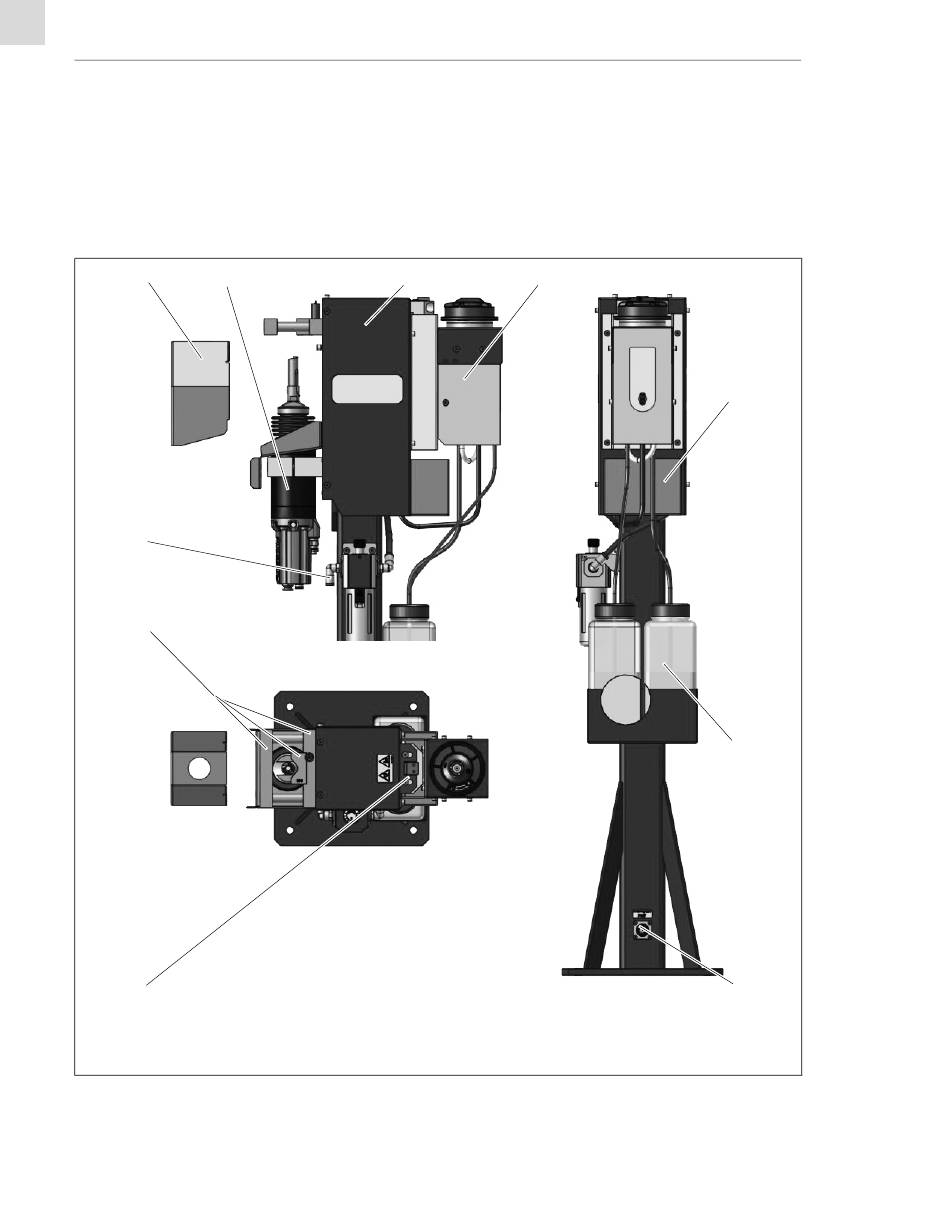

Abb. 4
Baugruppe Reinigungsstation
3
5
Auffangbehälter
6
Antihaftmittel-Flaschen mit montiertem
Flaschenhalter
7
Elektrischer Geräteanschluss
4
8
Drahtabschneidevorrichtung
9
Schweißbrenner-Klemmvorrichtung mit Spannprisma
10 Druckluftanschluss NW 10
TCS-Compact
5
6
7
