13 Anhang
13.1 Schaltplan
Gerätestecker-Typ:
Amphenol 12-polig (14-12p)
Betriebs-
1/A PE
spannung
2/B GND (0V)
24 VDC/200 mA
3/C
Eingang
4/D Spannen /
Schere ein (Y3) 24V/2,8W
5/E Hub hoch (Y1) 24V/2,8W
6/F Motor-Rotation (Y2) 0V/2,8W
Ausgang
7/G Hub unten (S1) 24V/max.100mA
8/H Spannzylinder
offen (S2) 0V/max.100mA

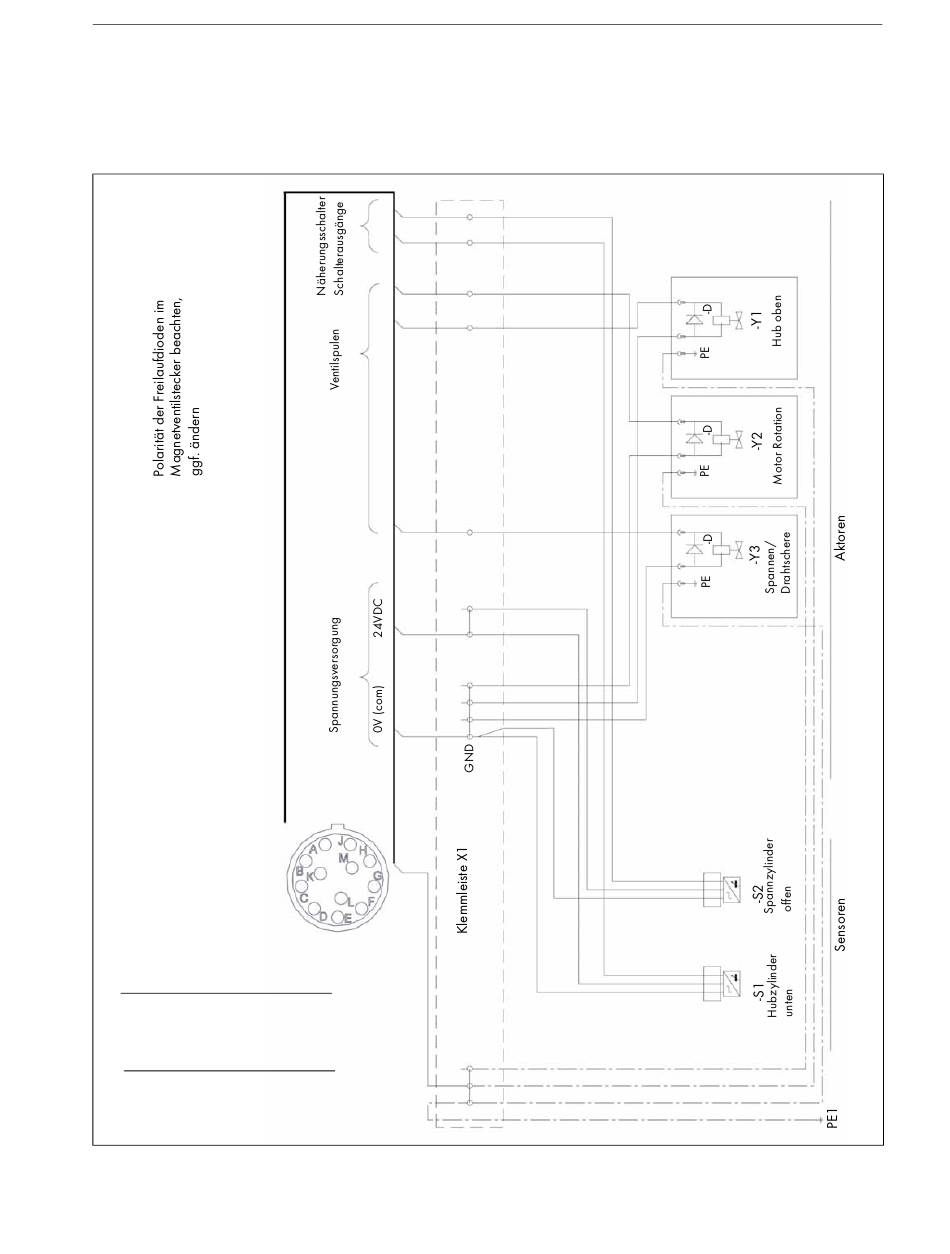

Abb. 22 Schaltplan PNP-schaltend
8
BK
-X1.14
7
-X1.13 BK
6
-X1.12 BN
5
-X1.11 BN
4 -X1.10 BN
-X1.9
3
-X1.8
-X1.7
-X1.6
-X1.5
2
-X1.4
Gerätestecker
1
-X1.3 PE
-X1.2 PE
-X1.1 PE
Spannzylinder offen (S2)
Hub ist unten (S1)
Motor Rotation
(Y3)
BN
Hub oben (Y1)
WH
BN
WH
Spannen/Schere
(Y2)
BN
WH
BN
BN
WH
WH
WH
BU
