TCS-Compact
6.2 Elektrischer Anschluss
Die Brennerreinigungsstation wird über einen eingebauten Steckeranschluss an die Stromversorgung
angeschlossen. Die benötigten Steuersignale werden ebenfalls über diesen Stecker übertragen.

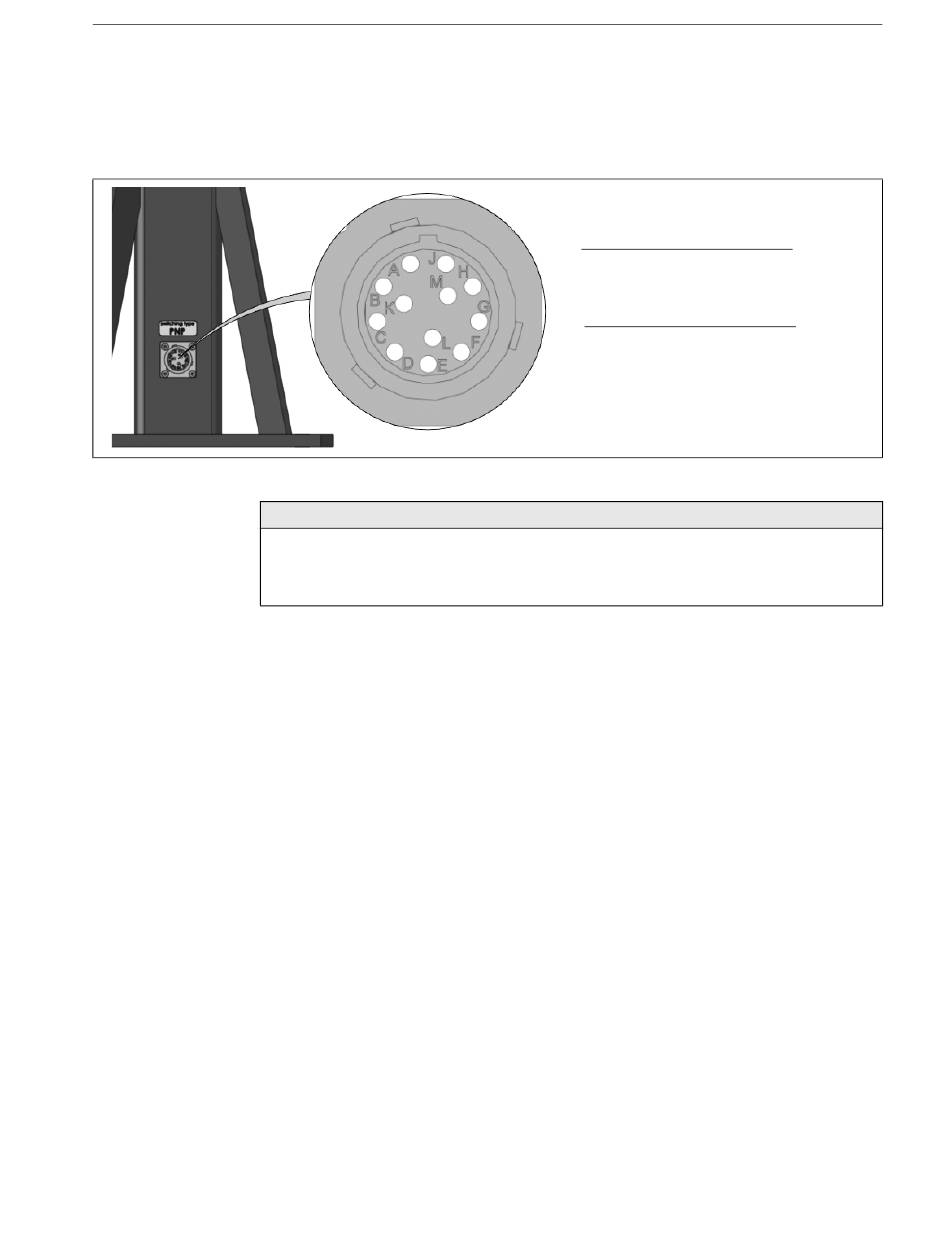

Abb. 9
Elektrischer Anschluss
HINWEIS
• Fertig konfektionierte Steuerleitungen sind in den Längen 5m und 10m erhältlich (Option).
• Für den elektrischen Anschluss den Gerätetyp NPN bzw. PNP beachten.
13.1 Schaltplan auf Seite DE-33
6 Inbetriebnahme
Betriebs-
1/A PE
spannung
2/B
GND
3/C
24 VDC/200 mA
Eingang
4/D Spannen /
Schere ein (Y3) 24V/2,8W
5/E Hub hoch (Y1) 24V/2,8W
6/F Motor-Rotation (Y2) 0V/2,8W
Ausgang
7/G Hub unten (S1) 0V/max.100mA
8/H Spannzylinder
offen (S2) 0V/max.100mA
