Bevor Sie das Gerät in Betrieb nehmen, muss der zur Schweißbrennergasdüse passende Dichtgummi
montiert werden. Die Angabe, mit welchem Gasdüsendurchmessers das Dichtgummi eingesetzt werden
kann, finden Sie auf dem Dichtgummi (1)

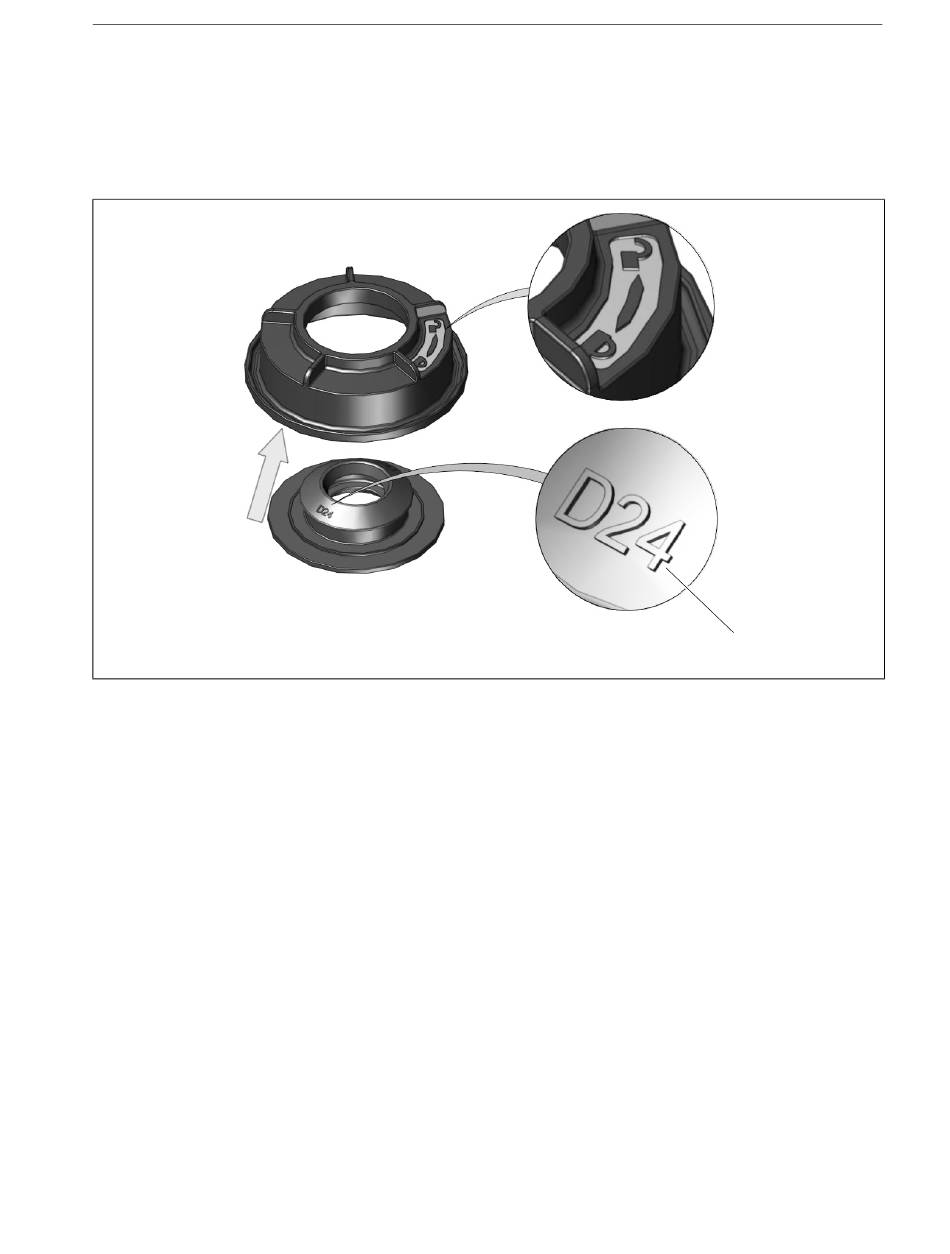

1 Markierung Schweißbrenner-Gasdüsendurchmesser
Abb. 11
Dichtgummi montieren
1 Lösen Sie den Deckel (1)
2 Montieren Sie das Dichtgummi (2) mit dem Deckel (1).
Abb. 11 Dichtgummi montieren auf Seite DE-19
Abb. 10 Einsprüheinheit auf Seite DE-18
Das Dichtgummi (2) wird mit leichtem Druck in den Deckel (1) eingesetzt.
Die spezielle Gestaltung dieser beiden Bauteile verhindert ein unbeabsichtigtes herausfallen des
Dichtgummis.
6 Inbetriebnahme
