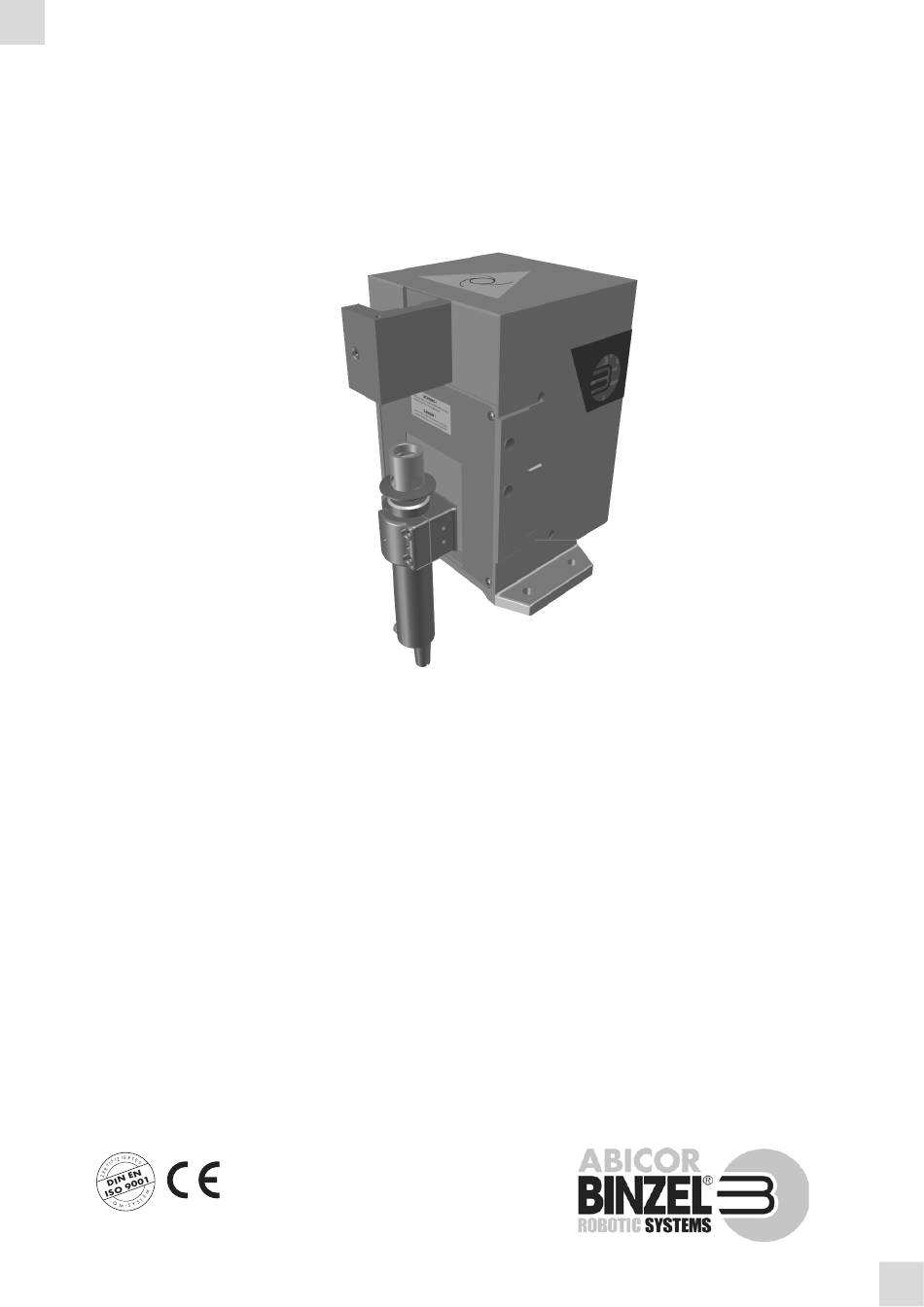

- Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . DE Betriebsanleitung / EN Operating instructions FR Mode d’emploi / ES Instructivo de servicio BRS-LC DE Reinigungsstation EN Cleaning station...
-
Seite 2: Inhaltsverzeichnis
Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com. -
Seite 3: Identifikation
BRS-LC 1 Identifikation 1 Identifikation Die Reinigungsstation BRS-LC wird in der Industrie und im Gewerbe zur automatischen Reinigung des Gasdüseninnenraumes von MIG/MAG Schweißbrennern eingesetzt. Sie dient als Präventivmaßnahme zur Verlängerung der Brennerstandzeiten und der Wartungsintervalle. Diese Betriebsanleitung beschreibt nur die Reinigungsstation BRS-LC. Die Reinigungsstation BRS-LC darf nur mit Original ABICOR BINZEL Ersatzteilen betrieben werden. -
Seite 4: Sicherheit
2 Sicherheit BRS-LC 2 Sicherheit Beachten Sie das beiliegende Dokument Sicherheitshinweise. 2.1 Bestimmungsgemäße Verwendung • Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen. -
Seite 5: Warn- Und Hinweisschilder De
BRS-LC 3 Produktbeschreibung HINWEIS Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an der Ausrüstung die Folge sein können. 2.5 Warn- und Hinweisschilder Am Produkt befinden sich folgende Warn- und Hinweisschilder: Symbol Bedeutung Betriebsanleitung lesen und beachten! Augenschutz benutzen! -
Seite 6: Technische Daten De
3 Produktbeschreibung BRS-LC 3.1 Technische Daten Abb. 1 Technische Daten Temperatur der Umgebungsluft +5 °C bis +50 °C Relative Luftfeuchtigkeit bis 90 % bei 20 °C Tab. 1 Umgebungsbedingungen im Betrieb Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft +5 °C bis +50 °C Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C... -
Seite 7: Abkürzungen
Maßangaben in Zeichnungen oder Diagrammen Millimeter [mm] Tab. 8 Maße 3.3 Typenschild Die Reinigungsstation BRS-LC ist auf der Rückseite mit einem Typenschild wie folgt gekennzeichnet: Abb. 2 Typenschild Reinigungsstation BRS-LC Geben Sie bei Rückfragen folgende Daten an: Gerätetyp, Gerätenummer, Ident.-Nummer, Baujahr... -
Seite 8: Verwendete Zeichen Und Symbole De
Aufzählungssymbol für Handlungsanweisungen und Aufzählungen. Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen. Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind. 4 Lieferumfang • Reinigungsstation BRS-LC komplett montiert • Anschlussset mit Rückschlagventil (evtl. vormontiert) • Schalldämpfer • Betriebsanleitung • Druckluftschlauch Tab. -
Seite 9: Funktionsbeschreibung
12 Fräser, brennerspezifisch Kabeldurchführung Druckluftmotor 13 Spannvorrichtung Schalldämpfer Abb. 3 Baugruppe Brennerreinigungsstation BRS-LC 5.1 Baugruppen Zubehör / Optionen Prisma Verdrehsichere Befestigung mit einer Zylinderschraube M8x20 in der Klemmvorrichtung. Lieferbar für alle gängigen Gasdüsen abhängig vom Gasdüsendurchmesser). Fräser Fräserabmaße werden durch Gasdüsen- und Brennergeometrie bis max. 50mm Eintauchtiefe bestimmt. -
Seite 10: Inbetriebnahme
Die BRS-LC kann mit Einschränkungen in jeder beliebigen Lage und Richtung installiert werden. Eine störungsfreie Funktion wird allerdings nur bei Aufstellung wie in Abb. 3 Baugruppe Brennerreinigungsstation BRS-LC auf Seite DE-9 garantiert. Die BRS-LC mit vier Schrauben (ø8 mm) auf einer erschütterungsfreien Unterlage bzw. auf dem optional lieferbaren Montageständer verschrauben. DE - 10... -
Seite 11: Roboterprogrammierung Zum Anfahren Der Spannposition De
Achsabschaltungen führen. Die nachfolgend beschriebenen Anfahrpunkte sind im Roboterprogramm abzuspeichern. 1 Roboter in Wartestellung (1) fahren 2 Betriebsbereitschaft der BRS-LC abfragen 3 wenn „Hub unten“(= I) den Brenner in die Spannvorrichtung einfahren (2) 4 Die Gasdüse liegt ohne Kraftaufwendung mit dem zylindrischen Teil gleichmäßig am Prisma. Die Brenner- und Fräserachse liegen jetzt koaxial zueinander. -
Seite 12: Fräser Montieren De
Spannposition einrichten Abb. 4 Inbetriebnahme auf Seite DE-11 1 Brenner mit Gasdüse (1) senkrecht zur Werkzeugachse (Fräserachse) über die BRS-LC (3) führen P1 (Abb. 4). 2 Spannposition P2 (Abb. 4) anfahren. Achten Sie darauf, dass der zylindrische Teil der Gasdüse (1) gleichmäßig am Prisma (2) anliegt. -
Seite 13: Druckluftmotor Einrichten De
BRS-LC 6 Inbetriebnahme 6.6 Druckluftmotor einrichten Spannvorrichtung Schrauben Druckluftmotor Abstandshülse Gasdüse Führungsschlitten Fräser Abb. 8 Druckluftmotor einrichten Abb. 4 Inbetriebnahme auf Seite DE-11 1 Motorklemmung im Führungsschlitten (4) mit den Schrauben (3) lösen. 2 Druckluftmotor (5) in seiner Halterung zurückziehen. -
Seite 14: Einsprüheinheit (Option) De
6 Inbetriebnahme BRS-LC 6.7 Einsprüheinheit (Option) Spannposition P2 Injektor Antihaftmittelbehälter Gasdüse Saugschlauch Wegeventil Rollenhebel Abb. 9 Funktionsablauf Einsprühen Nach dem Reinigungsvorgang wird der Brenner aus der Spannposition (1) zum Einsprühen mit der Gasdüse (2) über den Injektor (4) gefahren. In dieser Stellung betätigt die Gasdüse (2) den Rollenhebel (3), wodurch das Wegeventil (7) umgesteuert wird. -
Seite 15: Elektroanschluss Herstellen De
BRS-LC 6 Inbetriebnahme 6.8 Elektroanschluss herstellen HINWEIS • Die Brennerreinigungsstation muss während der Einrichtarbeiten druck- und spannungsfrei sein! • Der Gasdüsendurchmesser muss mit dem des Prismas übereinstimmen. • Die Abstandshülse muss mit der Gasdüsennennweite übereinstimmen. • Der Fräser muss exakt auf den Brennertyp abgestimmt sein. - Seite 16 Ausblasen Empfehlung OUTPUT Spannen OUTPUT Hub = I Reinigungszeit anwenderabhängig WAIT 2 s min. 1,8 s OUTPUT Hub = 0 wenn BRS-LC mit Einsprüheinheit ausgerüstet ist: INPUT Einsprühen nein Hub unten = I? mech. betätigtes Einsprühposition 3/2 Wegeventil anfahren nein...
-
Seite 17: Pneumatik Anschließen De
8mm Lichte Weite erforderlich, der mittels Anschlussverschraubung (nicht im Lieferumfang erhalten) an der Anschlussplatte am Ständer befestigt wird. Vorteilhaft ist ein Absperrventil in der Zuleitung. Damit kann die BRS-LC für eventuelle Installations- und Wartungsarbeiten schnell und einfach drucklos geschaltet werden. -
Seite 18: Betrieb
7 Betrieb HINWEIS • Die Bedienung darf nur durch befähigte Personen (in Deutschland siehe TRBS 1203) erfolgen. • Da die Reinigungsstation BRS-LC in ein Schweißsystem eingebunden ist, müssen Sie im Betrieb, die Betriebsanleitungen der schweißtechnischen Komponenten z.B. Schweißbrenner und Robotersteuerung beachten. -
Seite 19: Wartungsintervalle
HINWEIS • Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Die Reinigungsstation BRS-LC ist weitgehend wartungsfrei. Dennoch liegt es in Ihrem Interesse, zur Werterhaltung und zur vollen Funktionstüchtigkeit eine regelmäßige Reinigung und Begutachtung der mechanisch beanspruchten Teile durchzuführen. -
Seite 20: Einsprüheinheit (Injektor, Option)
11 Demontage BRS-LC 10.2 Einsprüheinheit (Injektor, Option) Störung Ursache Behebung Keine Sprühfunktion • Füllstand prüfen • Antispritzerschutzmittel nachfüllen • Druckluftzuführung / Schlauchverbindung • Alle Zuleitungen zum Zylinder und Verschraubungen unterbrochen überprüfen • Wegeventil Y4 schaltet nicht • Signalausgang Robotersteuerung überprüfen •... -
Seite 21: Entsorgung
BRS-LC 12 Entsorgung 12 Entsorgung Um die Brennerreinigungsstation BRS-LC ordnungsgemäß zu entsorgen, müssen Sie sie zuerst demontieren. Beachten Sie die örtlichen Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien zur Entsorgung. 11 Demontage auf Seite DE-20 12.1 Werkstoffe Dieses Produkt besteht zum größten Teil aus Kunststoffen, Stahl und Buntmetallen. Stahl und Buntmetalle können in Stahl- und Hüttenwerken wieder eingeschmolzen werden und sind dadurch nahezu unbegrenzt... - Seite 82 Notizen/Notes/Notes/Notas BRS-LC Notizen/Notes/Notes/Notas ES - 22...
- Seite 83 BRS-LC Notizen/Notes/Notes/Notas Notizen/Notes/Notes/Notas ES - 23...
- Seite 84 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . Alexander Binzel Schweisstechnik GmbH & Co.KG Postfach 10 01 53 • D–35331 Giessen Tel.: ++49 (0) 64 08 / 59–0 Fax:...
