SORG Mio Move Serviceheft Seite 21

3.7 Baugruppe Bremsen

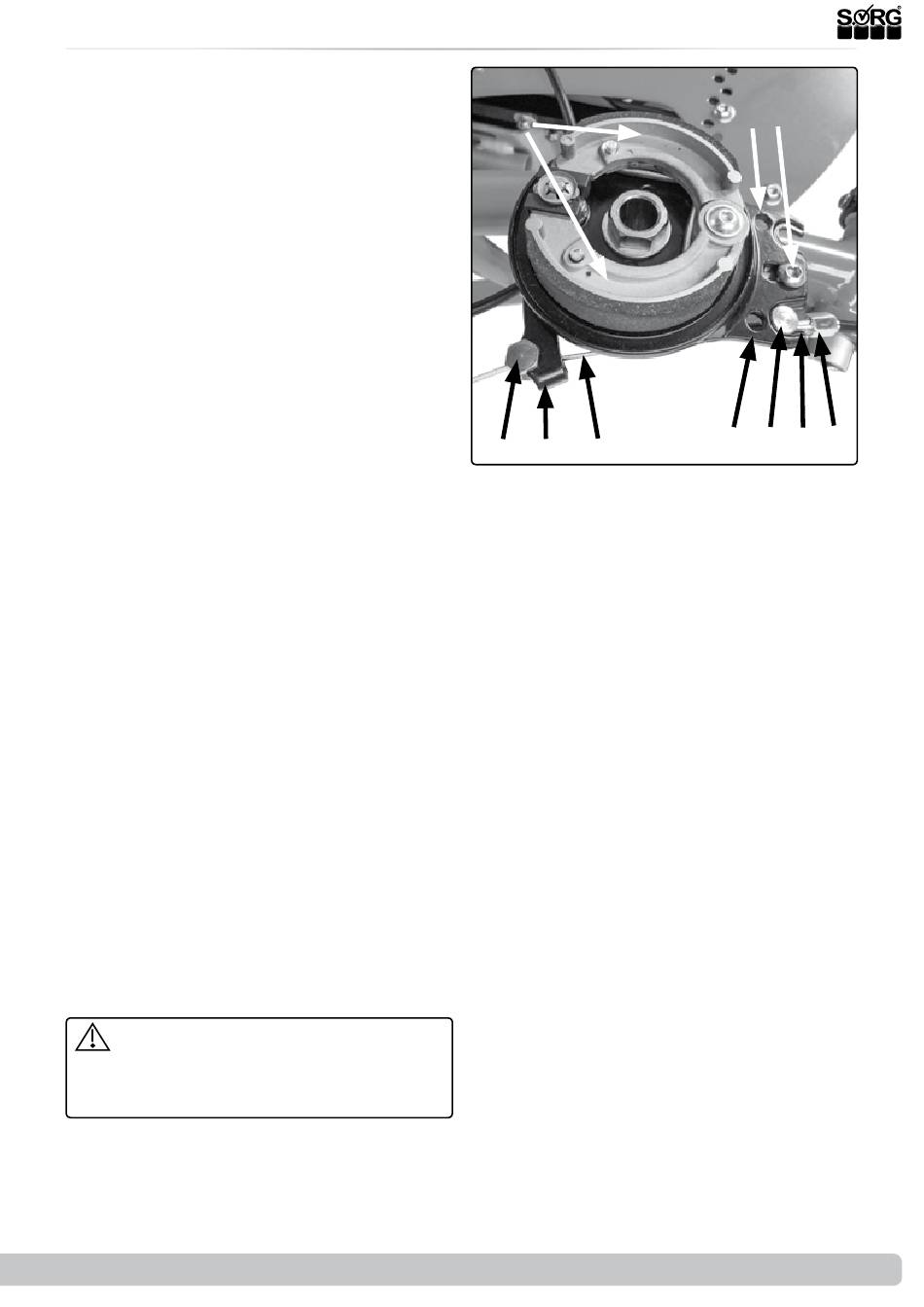

(1) Zu Einsetzen des Bowdenzugs:
• Setzen Sie den Stellnippel (C) mit Stell-
schraube (A) und Kontermutter (B) am
unteren Ende in den Halter (D),
• fädeln Sie den Innenzug (F) durch den
Klemmnippel (H),
• setzen Sie den Klemmnippel (H) in den
Verschlusshebel (G) ein
• und drücken Sie den Verschlusshebel
(G) leicht nach vorne Richtung Stellnip-
pel (C), sodass ein leichter Zug zwischen
den Nippeln entsteht.
• Drehen Sie dann den Klemmnippel (H)
fest zu.
• Setzen Sie das Rad wieder ein und prü-
fen Sie, ob die Bremsbacken (I) bereits
am Bremskörper schleifen.
• Bocken Sie dazu den Rollstuhl auf oder
halten Sie ihn seitlich hoch. Das Rad
muss sich ungehindert drehen können.
• Sollten die Bremsbacken (I) (ohne dass
Sie den Bedienhebel betätigt haben)
bereits schleifen, lösen sie nochmals
den Klemmnippel (H)
• und geben Sie dem Verschlusshebel (G)
mehr Spiel.
• Drehen Sie danach den Klemmnippel
(H) wieder fest zu und kontrollieren Sie
erneut.
Zum Einstellen der Bremskraft:
• Lösen Sie die Kontermutter (B) an der
Stellschraube (A),
• spannen/entspannen Sie den Innenzug
(F) durch Drehen der Stellschraube (A),
• überprüfen Sie mit dem Bedienhebel
die Zugkraft der Bremse
• und drehen Sie die Kontermutter (B)
wieder fest zu.
Mögliche Beeinträchtigungen der Bremskraft
können entstehen durch:
• falsch justierte Zugkraft des Bowden-
zugs,
• defekter Bowdenzug,
• verschmutzte Bremskörper/Bremsba-
cken.
Der Rollstuhl mit Insassen (Höchstzula-
dung) muss bei angezogenen Bremsen auf
einer Rampe mit 12,3% (= 7°) Gefälle sicher
stehen bleiben.
2019-07-05
(1)
(H)
Serviceheft Mio Move
(I)
(G) (F)
(D) (E)
(D) (C) (B) (A)
21 von 32
