3.7 Baugruppe Bremsen

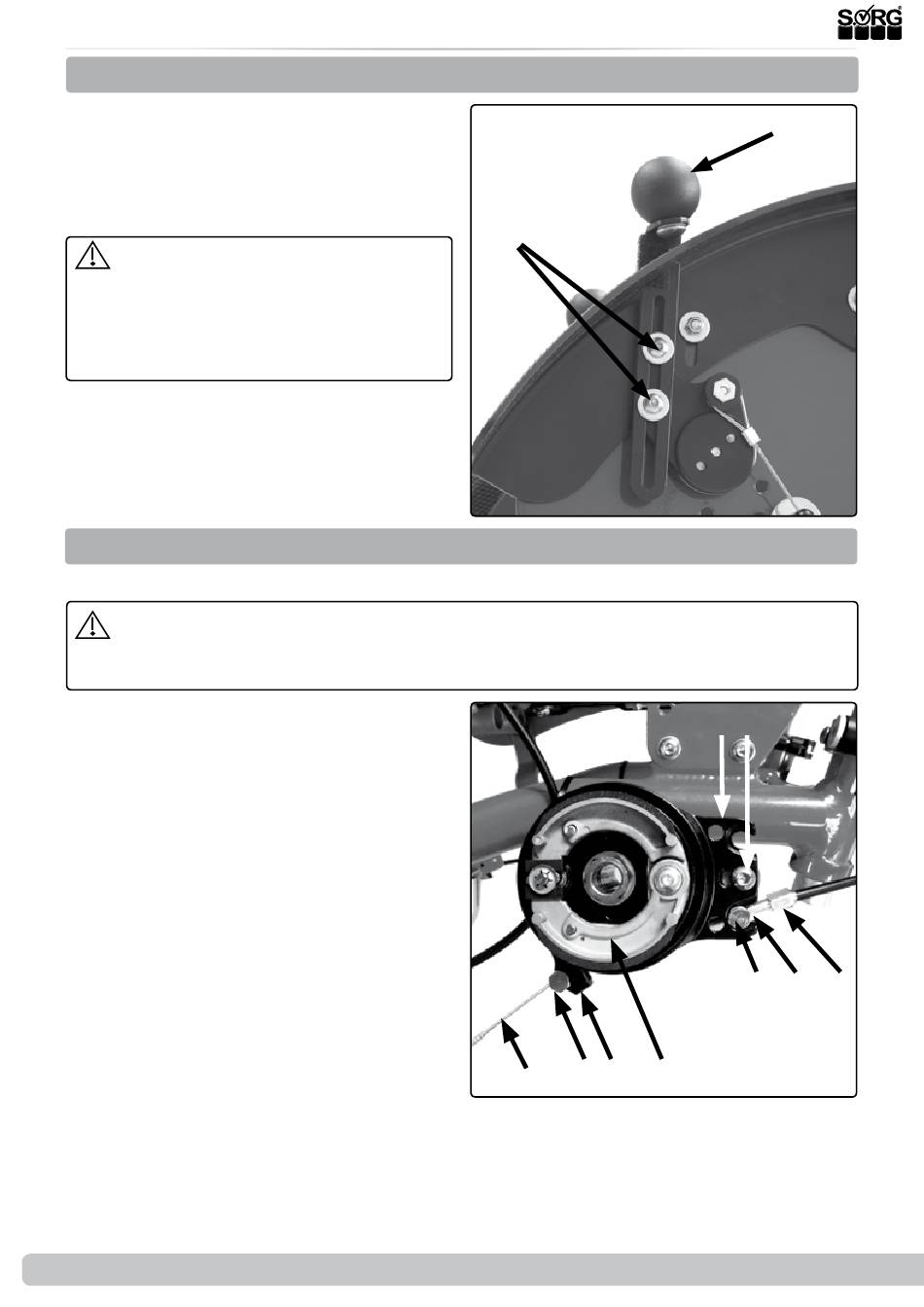

3.7.3 Einstellung Länge Bremshebel
(4) Zum Einstellen der Länge des Bremshebels:
• beide Schrauben (A) ggf. auf beiden
Seiten lösen,
• Bremshebel (B) ausrichten,
• alle Schrauben (A) wieder fest zu zudre-
hen.
Anschließend unbedingt die Funktions-
tüchtigkeit der Bremsen kontrollieren! Der
Rollstuhl mit Insassen (Höchstzuladung)
muss bei angezogenen Bremsen auf einer
Rampe mit 12% (= 7°) Gefälle sicher stehen
bleiben.

3.7.4 Trommelbremse

Die Bremskraft der Trommelbremsen wird von unseren Monteuren optimal eingestellt.
Aus Sicherheitsgründen ist die regelmäßige Überprüfung ihrer Funktionstüchtigkeit ge-
boten, da durch den permanenten Gebrauch ein Nachstellen der Bremskraft oder sogar der
Ersatz eines Bowdenzugs erforderlich werden kann.
(1) Folgende Bauteile der Trommelbremse sind
zum Justieren der Bremskraft von Bedeutung:
• Stellschraube (A)
• Kontermutter (B)
• Stellnippel (C)
• Halter (D)
• Halterungsschraube (E)
• Innenzug (F)
• Verschlusshebel (G)
• Klemmnippel (H)
• Bremsbacken (I)
20 von 32
(4)
(A)
(1)
Serviceheft Mio Move
(G) (I)
(H)
(F)
(B)
(D) (E)
(C) (B) (A)
