3.9 Baugruppe Pelotten

3.9.3 Horizontale Einstellung

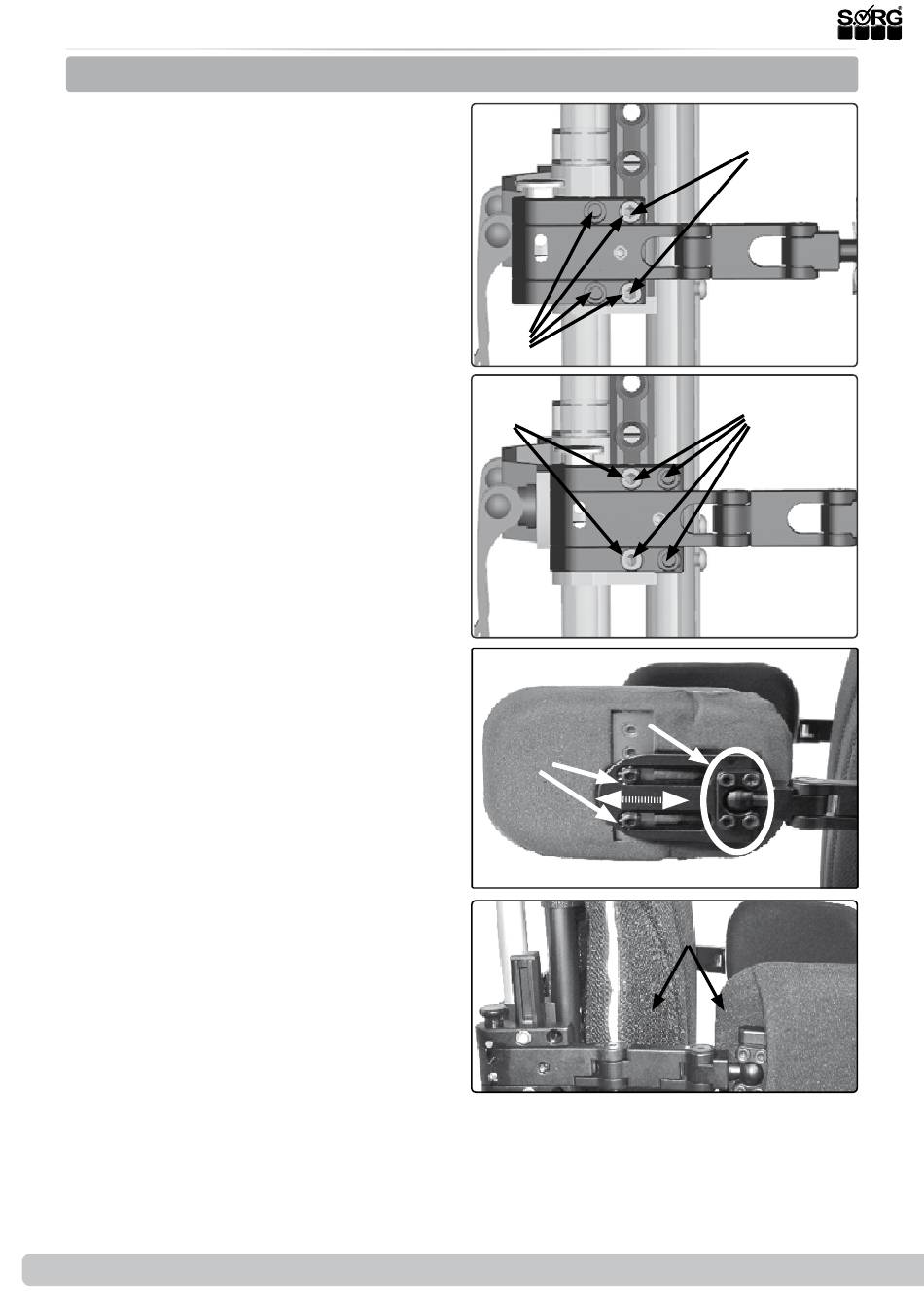

(1a+b) Die horizontale Verstellung kann zum
Einen durch Versetzen des Verschlussgelenks
erfolgen.
• Entfernen Sie beide Schrauben (A),
• setzen Sie das Verschlussgelenk in die
alternativen Bohrungen (B),
• setzen Sie die Schrauben (A) in die
Metallzunge (Bild 3C, vorherige Seite)
ein,
• stellen Sie die Höhe ein
• drehen Sie die Schrauben (A) wieder
fest zu.
(2) Zum Anderen kanns sie durch Versetzen
des Polsters erfolgen:
• Entfernen Sie die Bezüge,
• lösen Sie die Schrauben (A),
• verschieben Sie das Polster
• und drehen Sie die Schrauben (A) wie-
der fest zu.
• Stülpen Sie anschließend die Bezüge
wieder über.
Horizontale Verlängerung
(3) Zur horizontale Verlängerung setzen Sie
ein Verlängerungsstücks (Ersatzteil) ein:
• Entfernen Sie die Schraube (A),
• setzen Sie das Verlängerungsstück ein
• und verschrauben es an beiden Enden.
24 von 32
(1a)
(1b)
(A)
(2)
(3)
Serviceheft Mio Move
(B)
(B)
(A)
(A)
(B)
(A)
