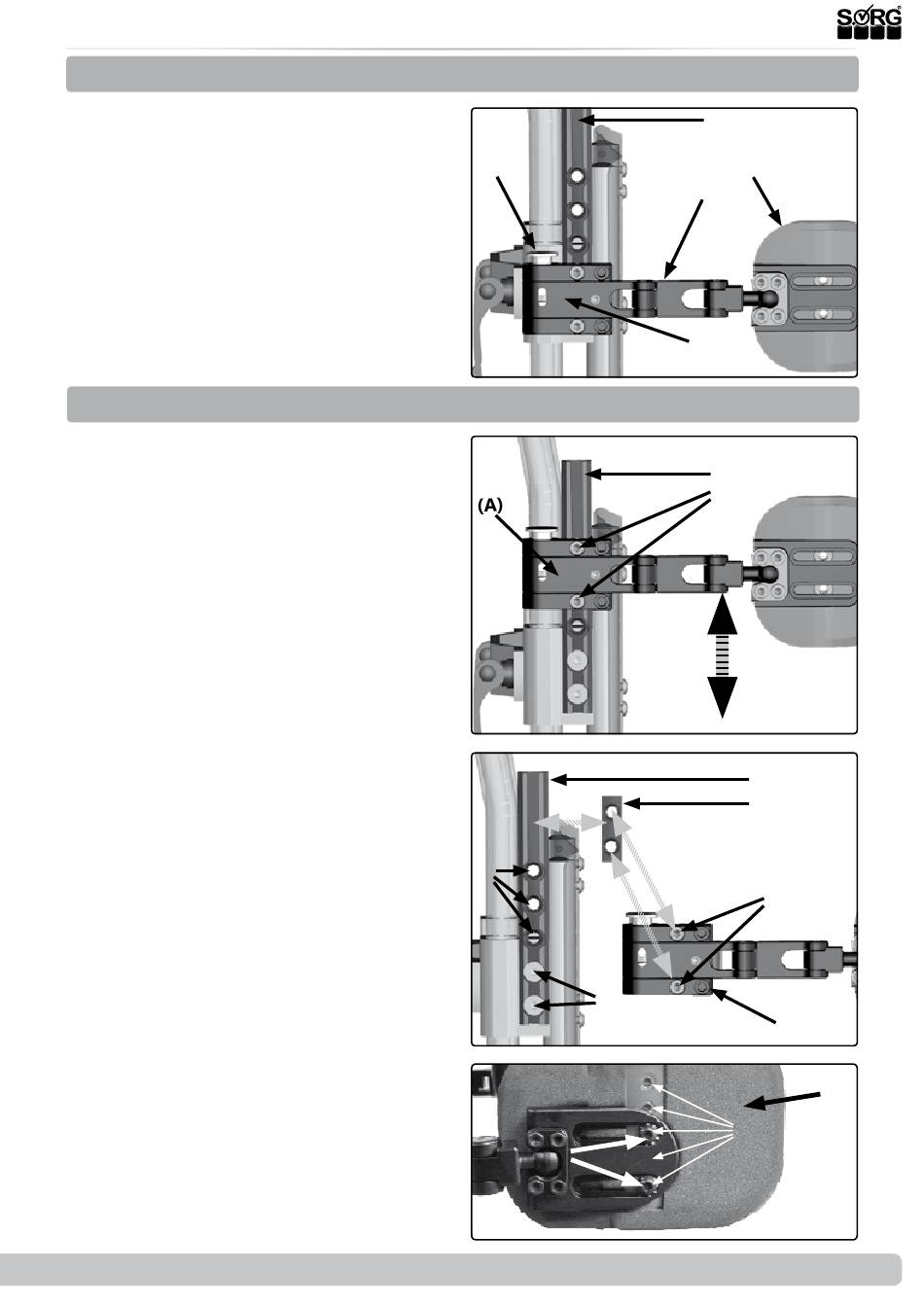

3.9 Baugruppe Pelotten

3.9.1 Nomenklatur

(1) Die Pelotten setzen sich aus folgenden
Teilen zusammen:
• (A) Verschlussgelenk
• (B) Anbindung (C-Schiene)
• (C) Pelottenpolster
• (D) Pelottenhalter
• (E) Auslöseknopf

3.9.2 Vertikale Einstellung

(2) Die vertikale Einstellung der Pelotten er-
folgt zum Einen durch Verschieben des Ver-
schlussgelenks (A) in der C-Schiene (B):
• Lösen Sie beide Schrauben (C),
• verschieben Sie das Verschlussgelenk (A),
• und drehen Sie die Schrauben (C) wie-
der fest zu.
(3) Das Verschlussgelenk (A) wird durch die
Verbindung der Metallzunge (B) mit den bei-
den Schrauben (C) in die C-Schiene (D) ge-
klemmt.
(3) Zum Anderen können die Pelotten durch
Versetzen der C-Schiene (D) am Rückenrohr-
halter verstellt werden:
• Lösen Sie ggf. die beiden Schrauben (B)
und fädeln Sie den Pelottenhalter (A)
aus der C-Schiene (D).
• Entfernen Sie die Schrauben (E)
• und versetzen Sie die C-Schiene (D) ent-
lang der alternativen Bohrungen (F),
• setzen Sie die Schrauben (E) wieder ein
• und drehen Sie sie wieder fest zu.
• Fädeln Sie dann den Pelottenhalter (A)
in die C-Schiene (D) ein,
• stellen Sie ihn auf die gewünschte Höhe ein
• und drehen Sie die Schrauben (B) wie-
der fest zu.
(4) Zusätzlich kann bei den Pelotten Größe II
die Höhe durch Versetzen der Polster verän-
dert werden:
• Entfernen Sie den Bezug,
• entfernen Sie beide Schrauben (A),
• versetzen Sie das Polster (B) in die alter-
nativen Bohrungen (C),
• setzen Sie beide Schrauben (A) wieder
ein und drehen Sie sie fest zu.
• Stülpen Sie anschließend wieder die
Bezüge über.
2019-07-05
(1)
(E)
(2)
(3)
(F)
(4)
Serviceheft Mio Move
(D)
(A)
(E)
(A)
(B)
(C)
(B)
(C)
(D)
(C)
(B)
(A)
(B)
(C)
23 von 32
