Mio Move
2.8

BAUGRUPPE BREMSEN

2.8.1 Feststellbremse/Betriebsbremse

ACHTUNG
FESTSTELLBREMSEN DIENEN AUSSCHLIESSLICH DAZU,
DIE RÄDER IN EINER RUHEPOSITION FESTZUSTELLEN.
SIE SIND NICHT DAZU KONZIPIERT, DEN ROLLSTUHL AUS
DER FAHRT ABZUBREMSEN.
ACHTUNG
ÜBERPRÜFEN SIE NACH ALLEN VERÄNDERUNGEN AN
DEN ANTRIEBSRÄDERN DIE BREMSEN AUF IHRE FUNK-
TIONSTÜCHTIGKEIT.
Der Rollstuhl mit Insassen (Höchstzuladung) muss bei
angezogenen Bremsen auf einer Rampe mit 12,3% (= 7°)
Gefälle sicher stehen bleiben.
INFORMATION
Bei geöffneter Bremse ist der maximale Abstand zwi-
schen Bremsandruckbolzen und Bereifung wie folgt:
• Standard-KHB
• Pull-to-lock-Bremse
• KHB mit Rückrollsperre
•

Seilzugbremse

(technische Änderungen vorbehalten).

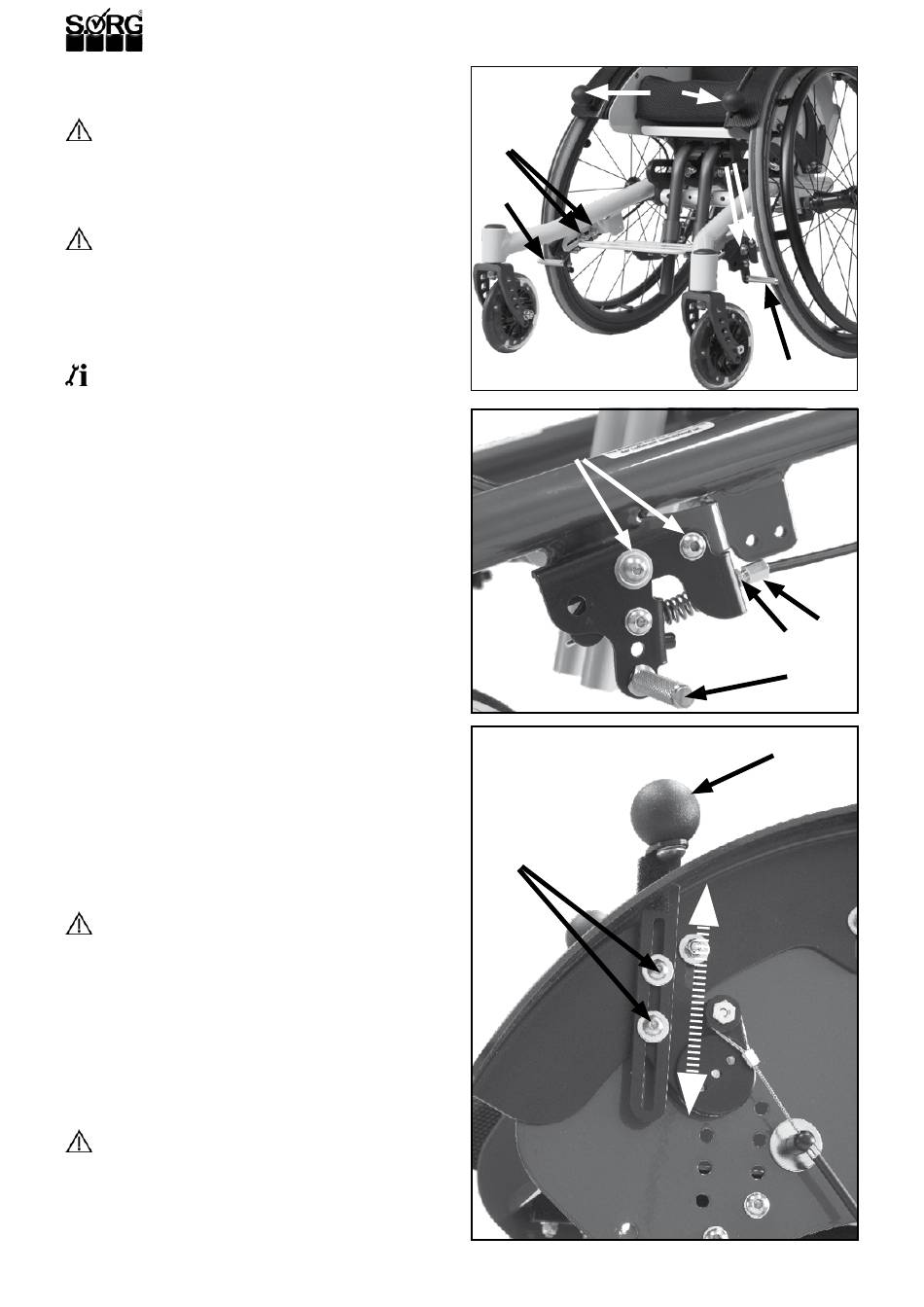

2.8.2 Seilzugbremse
(1) Die Feststellbremsen bestehen aus:
• (A) Bremsandruckbolzen,
• (B) Bremshebel (ggf. auch mit Verlängerung),
• (C) Verstellschrauben.
(2) Zum Nachspannen des Seilzugs
• Lösen Sie die Kontermutter (A)
• und drehen Sie die Stellschraube (B):
• im Uhrzeigersinn = spannen,
• gegen UZS = lösen.
• Drehen Sie anschließend die Kontermutter (A) wie-
der fest zu.
(2) Zum Verändern des Abstands zwischen Bremsandrucks-
bolzen (C) und Antriebsrad:
• Lösen Sie beide Schrauben (D),
• verschieben Sie bei geöffneter Bremse den ganzen
Bremskörper in die neue Position
• und drehen Sie die Schrauben (D) wieder fest zu.
ACHTUNG
KONTROLLIEREN SIE ANSCHLIESSEND DIE FUNKTIONS-
TÜCHTIGKEIT DER BREMSE.
2.8.3 Einstellung Länge Bremshebel
(3)
Zum Einstellen der Länge des Bremshebels:
• Lösen
Sie beide Schrauben (A) ggf. auf beiden Seiten,
• richten Sie den Bremshebel (B) aus
• und drehen Sie alle Schrauben (A) wieder fest zu.
ACHTUNG
KONTROLLIEREN SIE ANSCHLIESSEND DIE FUNKTIONS-
TÜCHTIGKEIT DER BREMSE.
16
(1)
(C)
(A)
(2)
21 mm
11 mm
ca. 10 mm
6 mm
(3)
(A)
(B)
(C)
(D)
(A)
(A)
(B)
(C)
(B)
