3.3 Baugruppe Rücken

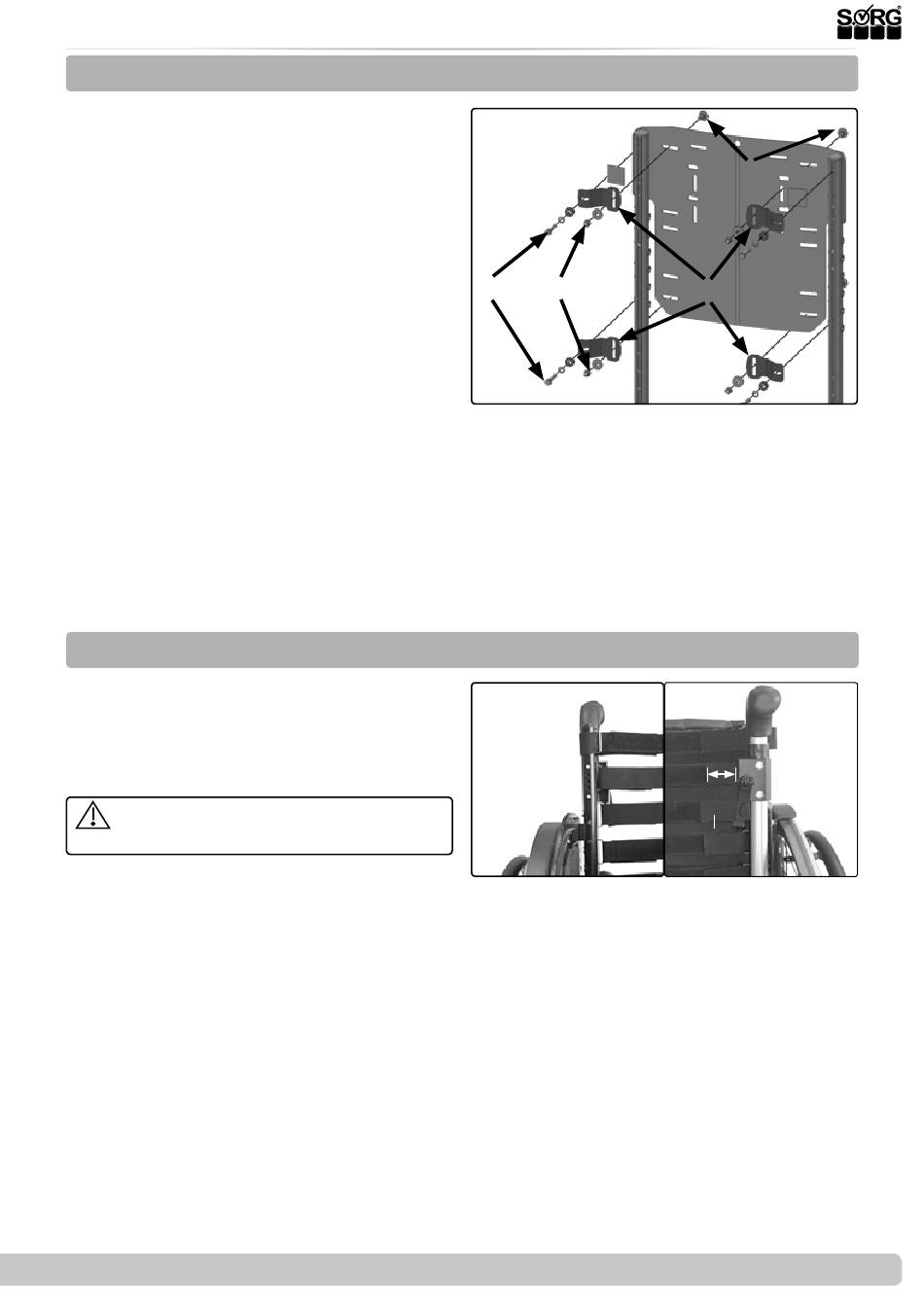

3.3.3 Halterungslaschen für den Muldenrücken
Wenn Sie selbst auf den Muldenrücken eine
Rückenschale aufpolstern, benötigen Sie Hal-
terungslaschen, die Sie VOR der Aufpolsterung
montieren müssen.
(1) Zum Montieren der Halterungslaschen (B):
• Entfernen Sie den Muldenrücken kom-
plett,
• stecken Sie, wie in der Explosionszeich-
nung dargestellt, von vorne die vier
Schlossschrauben (A) in die angezeig-
ten Langlöcher,
• setzen Sie von der Rückseite die Filze
und Halterungslaschen (B) auf
• und stecken Sie die Zylinderkopfschrau-
ben (C) auf, aber ohne sie festzudrehen.
• Modellieren Sie Ihre Rückenschale.
• Fädeln Sie dann den Muldenrücken von
oben über die Rückenrohre.
• Stecken Sie auf beiden Seiten die Sechs-
kant-schrauben (D) in die gewünschte
Bohrung am Rückenrohr ein und drehen
Sie die Schrauben (D) fest zu.
• Danach drehen Sie die Zylinderkopf-
schrauben (C) der Laschen (B) fest zu.
3.3.4 Anpassen der Rückenbespannung
• (2) Öffnen Sie die Klett-Flauschverbin-
dungen (A) und bringen Sie die Gurte
in die gewünschte Position.
• Schließen Sie die Verbindungen (A) wie-
der.
Klett- und Flauschteil müssen min. 8 cm
überlappen.
2019-07-05
(1)
(D)
(2)
Serviceheft Mio Move
(C)
(B)
A
min. 8 cm
A
A
A
(A)
13 von 32
