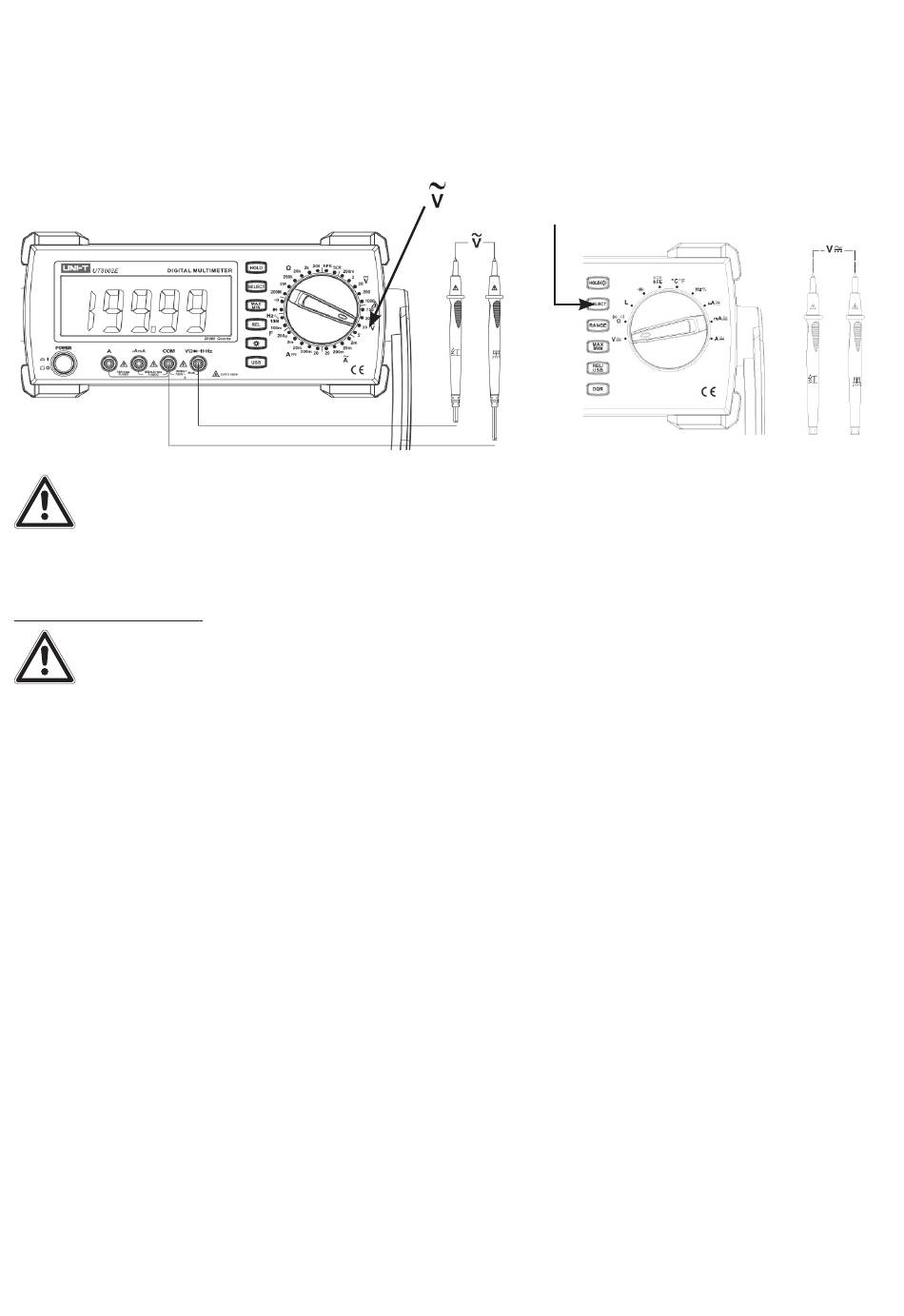

Wechselspannung
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz
· UT8803E: Wählen Sie die Funktion „V" an, und drücken Sie die Taste „SELECT". Im Display
erscheint AC.
· UT8802E: Wählen Sie den für die Messung erwarteten AC-Spannungsmessbereich an. Im
Display erscheint AC.
Bitte beachten!
Der Eingangswiderstand beträgt für alle V-Bereiche 10 MΩ, im mV-Bereich des
UT8803E beträgt er 3 GΩ.

5.2 Strommessung

Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss-
gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
Gleich-/Wechselstrom
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung je nach Messaufgabe in die Buchse A bzw.
µA/mA.
· Wählen Sie je nach Messaufgabe die Funktion „µA", „mA" oder „A".
· UT 8803E: In der Grundeinstellung erscheint „DC" (Gleichstrommessung) im Display. ).
Wählen Sie die gewünschte Messart (AC = Wechselstrommessung) mit der SELECT-Taste
an.
· UT8802E: Wählen Sie den für die Messung erwarteten AC- oder DC-Strommessbereich an.
Im Display erscheint DC für Gleichstrommessung bzw. AC für Wechselstrommessung.
· Legen Sie die Messspitzen in Reihe zum Messobjekt an. Erscheint „OL", sofort Messspitzen
vom Messobjekt entfernen, der Messstrom hat einen Wert oberhalb des eingestellten Be-
reiches. Erscheint kein Messwert (0), so kann eine defekte interne Sicherung die Ursache
sein (siehe Kapitel „Sicherungswechsel").
· Bei unbekannten Messströmen beginnen Sie aus Sicherheitsgründen mit der Messung im
A-Bereich. Liegen die Messwerte im mA- oder µA-Bereich, nehmen Sie dann eine erneute
Messung in diesem Bereich vor.
· Sie können auch hier die Frequenz und das Tastverhältnis sowie den True RMS-Wert der
AC-Messspannung messen. Dabei gehen Sie wie der Spannungsmessung beschrieben vor.
SELECT
