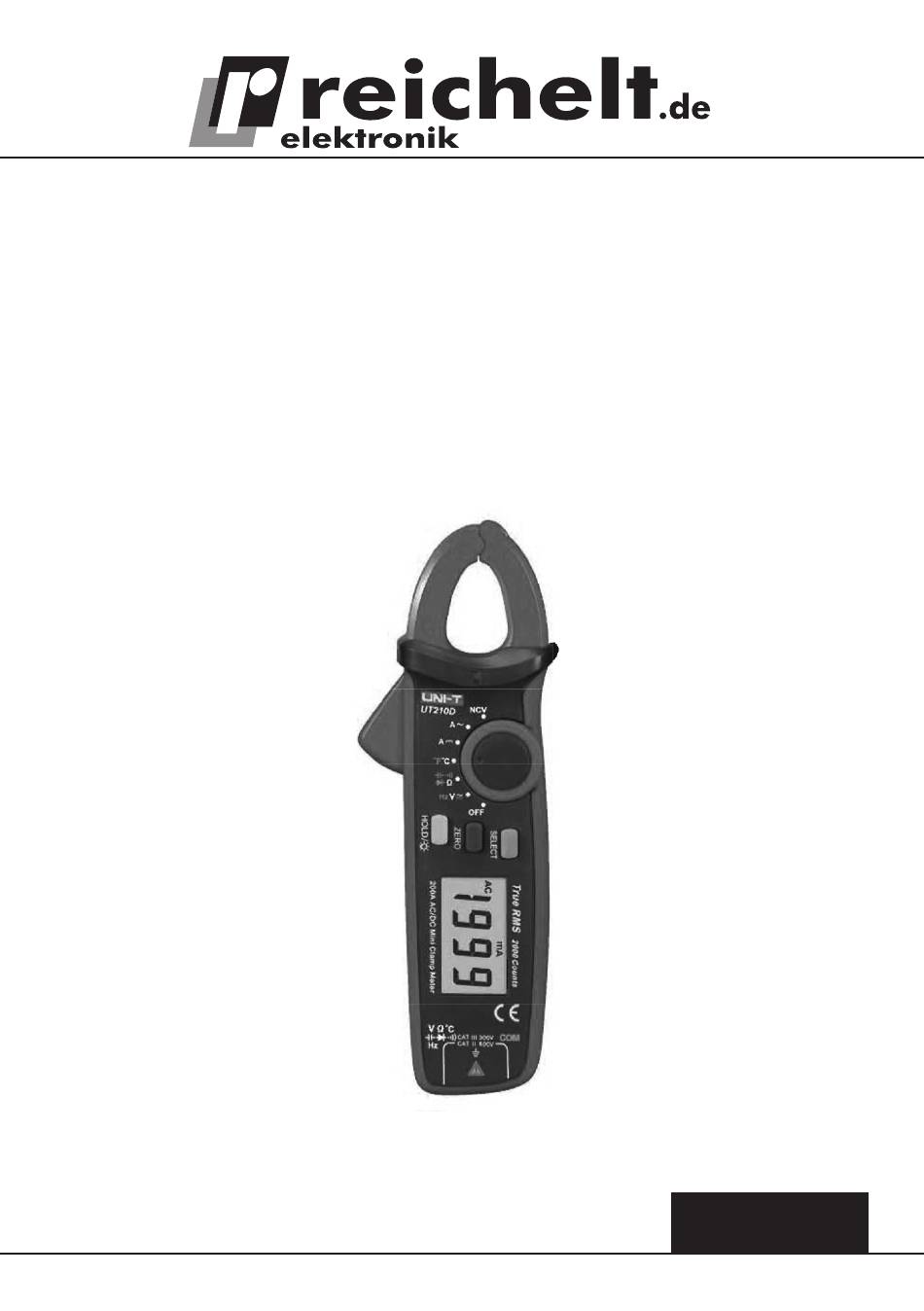

- Seite 1 Zangen-Multimeter UT 210D – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 12/2015 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

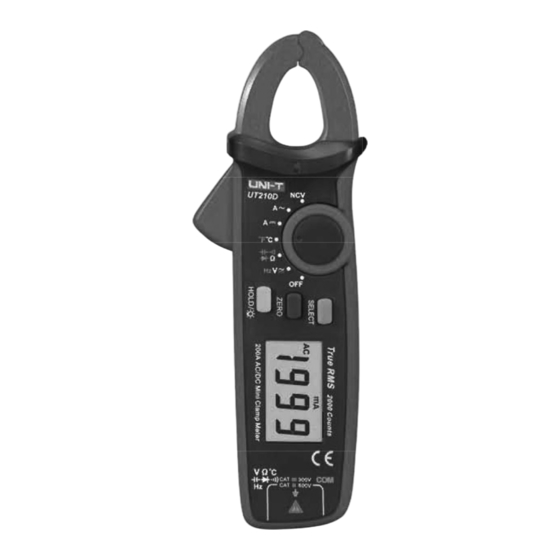

1. Beschreibung und Funktion Das True-RMS-Zangenmultimeter UT 210D ist ein 3 -stelliges Universalmessgerät für Span- nung, Strom, Widerstand, Kapazität, Frequenzen, Temperaturen sowie Dioden- und Durch- gangstest. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 600 V AC/DC · AC/DC-Strommessung bis 200 A per Stromzange ·... - Seite 4 · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen. · Prüfen Sie die Messleitungen und die Stromzange vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte Messleitungen umgehend.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Strommesszange 2 - Handschutz 3 - Zangenöffner 4 - NCV-Indikator 5 - Messfunktions-Wahlschalter (Drehschalter) 6 - Hold-/Backlight-Taste 7 - Zero-Taste 8 - Select-Taste 9 - Display 10 - Messeingang Positiv/V 11 - Messeingang COM 12 - Mittenanzeige für Strommesszange Tasten- und Sonderfunktionen Taste... - Seite 6 Batterie-Warnung Achtung! Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Überlas- tung des Messgerätes zu vermeiden, baldmöglichst die Batterie wechseln, so- bald das Batteriesymbol (siehe Displaybeschreibung) erscheint. Display, Symbole - TrueRMS (sinusförmige Messsignale) - AC bzw. DC-Messung - Indikator für negativen Messwerte - Diodentest - Durchgangsprüfung - Hold-Funktion aktiv...
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung Die Eingangsspannungen dürfen nicht den Wert 600 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Strommessung
5.2 Strommessung AC/DC Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals in Stromkreisen messen, in denen Spannungen von mehr als 250 V auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind. Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr! ·... -
Seite 9: Widerstand, Diodentest, Durchgangsprüfung, Kapazitäts-/Temperaturmessung
5.3 Widerstand, Diodentest, Durchgangsprüfung, Kapazitäts-/Temperaturmessung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. - Seite 10 - Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt ein Wert, z. B. 0,5 V, im Display, messen Sie in Durchgangsrichtung (Rot = Anode, schwarz=Katode). Erscheint in beide Messrichtungen OL, ist das Bauelement defekt. Kapazitätsmessung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren.
-
Seite 11: Berührungslose Spannungsdetektion
5.4 Berührungslose Spannungsdetektion Schließen Sie in dieser Betriebsart niemals Messlei- tungen an die Messbuchsen an. Diese Betriebsart dient der berührungslosen Detekti- on von Wechselspannungen bzw. starken elektroma- gnetischen Feldern. · Entfernen Sie beide Messleitungen. · Wählen Sie mit dem Drehschalter die kontaktlose Spannungsde- tektion NCV an. -
Seite 12: Technische Daten
8. Technische Daten Allgemeine Daten Spannungsversorgung: 2 x Micro-Batterie AAA/LR03 Bereichswahl: Automatisch Polaritätsanzeige: Automatisch Überlaufanzeige: Betriebstemperaturbereich: 0 bis 40°C Lagertemperaturbereich: -10°C bis 50°C Luftfeuchtebereich Betrieb: Bei 0-30°C: < 75% rH, bei 30-40°C: < 50% rH Sicherheit: IEC61010 CAT III (300V), CAT II (600V), doppelt isoliert Max. - Seite 13 ACA: Überlastschutz 200 A Bereich Auflösung Genauigkeit (50-60 Hz; 5-100% Messbe- reich) 20,00A 0,01A ± (2,5% + 8 Digit) 200A 0.1V Angaben gültig für sinusförmige Signale. Nicht sinusförmige Signale sind wie folgt zu bewer- ten: Spitzenfaktor: 1-2,0: +3% zur Grundgenauigkeit 2,0-2,5: +5% zur Grundgenauigkeit 2,5-3,0: +7,0% zur Grundgenauigkeit Überlastschutz 100 A...
-
Seite 14: Entsorgungshinweise
Diodentest: Überlastgeschützt bis 600 V. Testspannung Auflösung 3,2 V 1 mV Kapazität Überlastgeschützt bis 600 V. Bereich Auflösung Genauigkeit 2,00 nF 1 pF ± (4.0% + 10 Digit) 20,00 nF – 200,0 µF 10 pF – 0.1 µF ± (4.0% + 5 Digit) 2,000 mF –...
