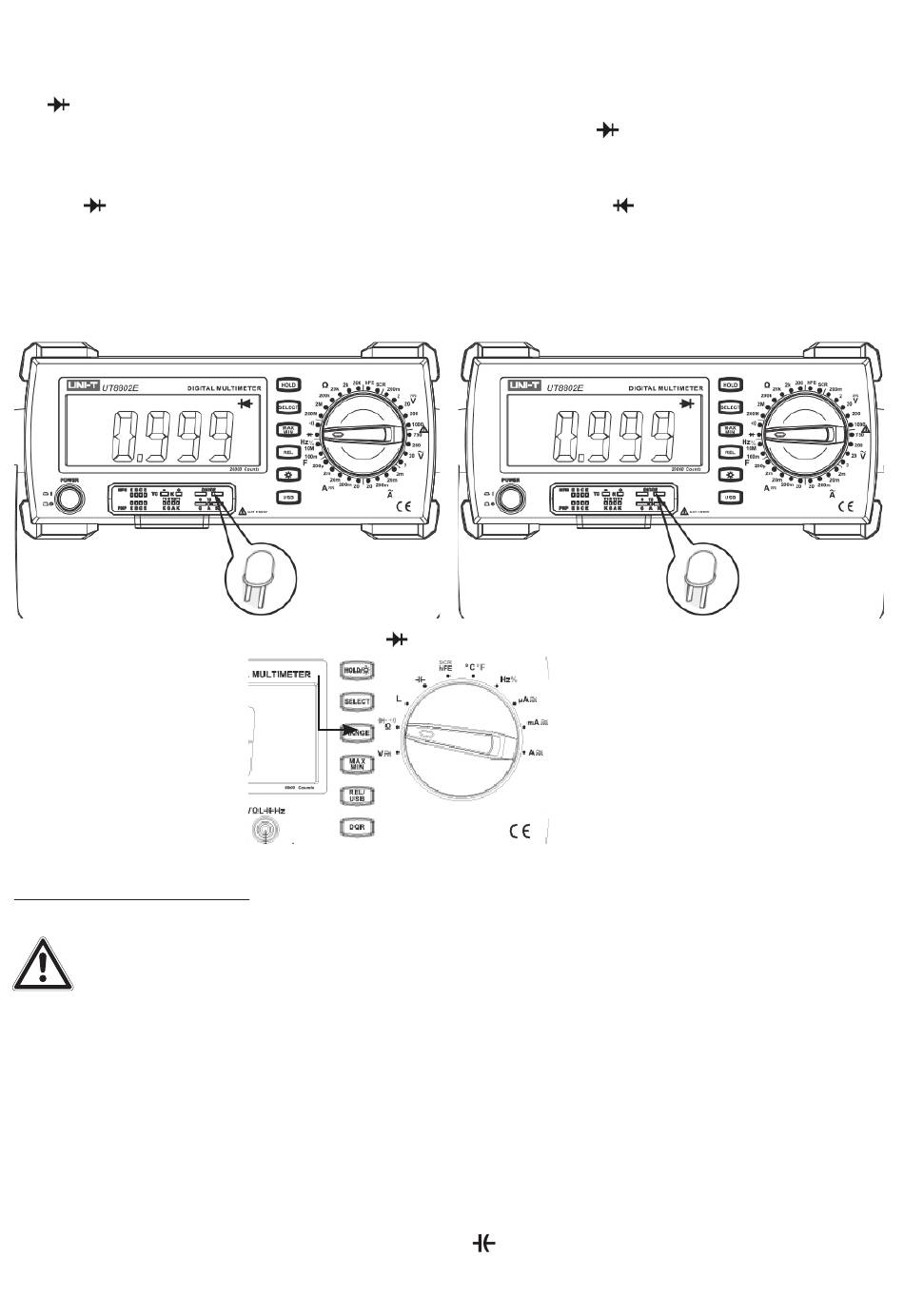

Diodentest mit Messadpter
· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.
UT 8803E: Wählen Sie mit dem Drehschalter „Ω" und mit der Taste SELECT die Funktion
„ " an.
· UT 8802E: Wählen Sie mit dem Drehschalter die Funktion „
· Stecken Sie die Anschlüsse der Diode in die Messfassung „DIODE".
· Im Display wird nun die Polung der Diode angezeigt:
Bei „ " : Anode liegt am linken Anschluss der Fassung, bei „
Anschluss der Fassung.
· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke unterbrochen bzw. defekt.
· Bei einer intakten Diodenstrecke erscheint die gemessene Vorwärtsspannung im Display.
5.4 Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nehmen Sie vor jeder Messung einen Spannungsmessung am untersuchten
Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider-
stand (z. B. 100 kΩ). Niemals einen Kondensator kurzschließen! Kondensato-
ren können hohe Energiemengen speichern, die bei schlagartigem Entladen zu
Stromschlägen, Funkenschlag bzw. Brand führen können.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω/Hz
· UT 8803E: Wählen Sie mit dem Drehschalter „
· UT 8802E: Wählen Sie den für die Messung erwarteten Kapazitätsmessbereich (F) an.
SELECT
" an.
" : Anode liegt am rechten
" an.
