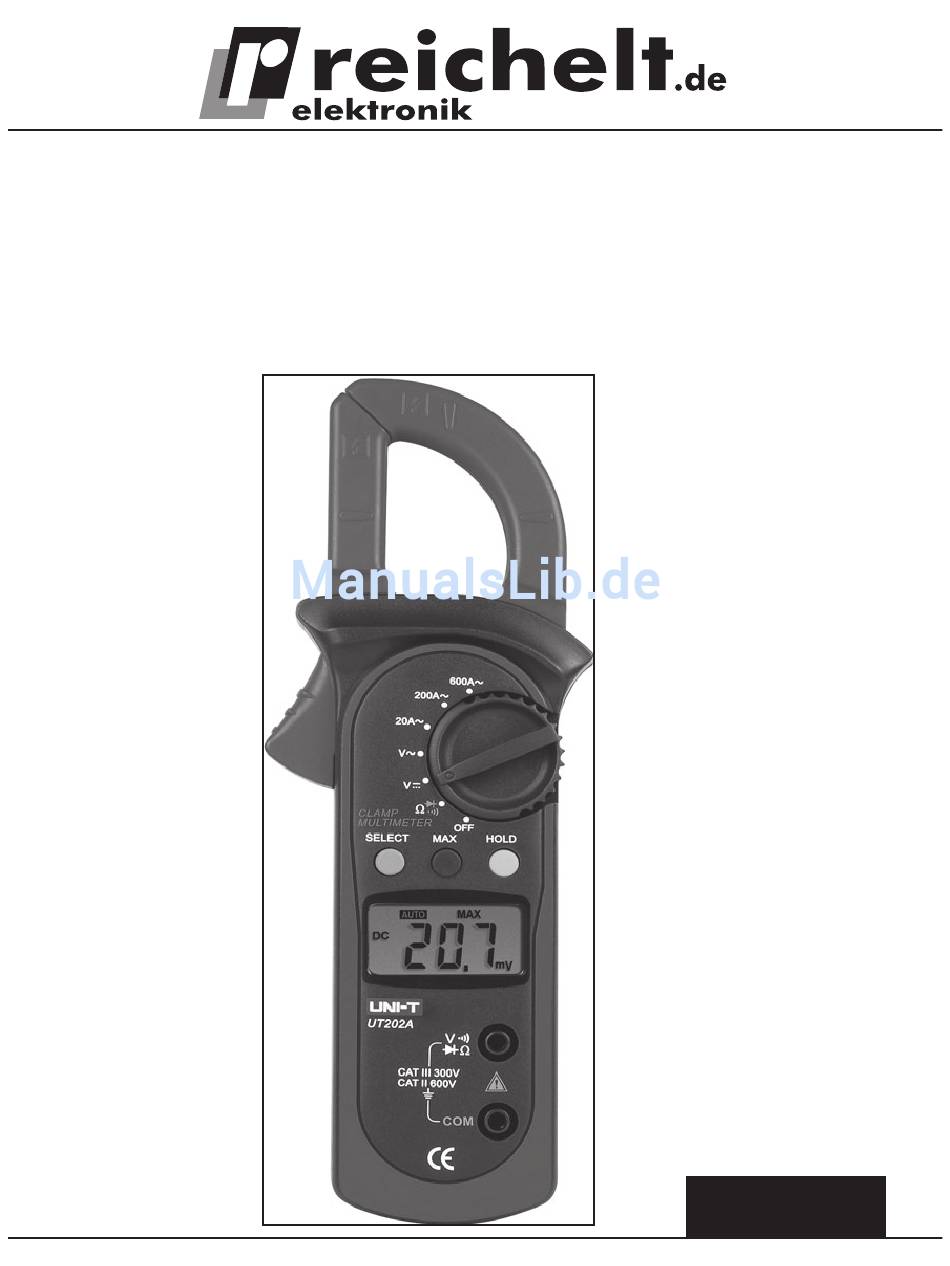

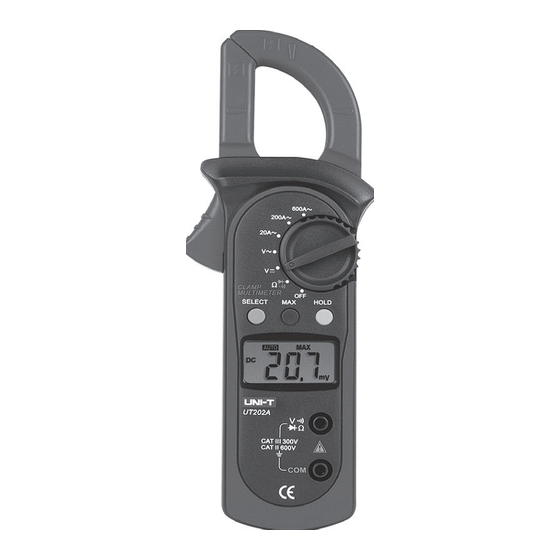

- Seite 1 Digital-Zangen-Multimeter UT 202 A – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2010 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Zangenmultimeter UT 202A ist ein 3,5-stelliges Universalmessgerät für Spannung, Strom, und Widerstand. Es ist mit Sonderfunktionen wie Diodentest, Durchgangsprüfung und einer Hold-Funktion ausgestattet. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 600 V AC/DC · AC-Strommessung bis 600 A ·... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Messbuchsen 2 - Display 3 - Funktionstasten 4 - Messfunktions-Wahlschalter (Drehschalter) 5 - Zangenöffner 6 - Handschutz 7 - Strommesszange Tasten- und Sonderfunktionen Taste Funktion, Beschreibung Hold Jeweils kurz drücken: Speicherung des letzten Messwertes im Display bzw. - Seite 6 Display, Symbole 1 - AC-Messung 2 - DC-Messung 3 - Batteriewarnung 4 - Automatische Messbereichswahl 5 - Diodentest 6 - Durchgangsprüfung 7 - Maximalwert-Erfassung 8 - Hold-Funktion aktiv 9 - Strommessung 10 - Widerstandsmessung 11 - Spannungsmessung 12 - Indikator für negativen Messwert Inbetriebnahme ·...
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung Die Eingangsspannungen dürfen nicht den Wert 600 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Strommessung
5.2 Strommessung Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals in Stromkreisen messen, in denen Spannungen von mehr als 600 V auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind. Niemals während der Messung hinter den Handschutz greifen - Lebensge- fahr! ·... -
Seite 9: Batteriewechsel
Durchgangsprüfung · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V · Wählen Sie mit dem Drehschalter den Widerstands- messbereich an. · Wählen Sie mit der Taste SELECT die Funktion „ ”... -
Seite 10: Wartung, Lagerung Und Pflege
Batterieverordnung beachten! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie sind verpflichtet, diese in den Wertstoffkreislauf zurückzugeben. Entsorgen Sie Batterien und Akkus in Ihrer örtlichen Batteriesammelstelle, geben Sie sie an uns oder an Verkaufsstellen zurück, die Batterien und Akkus verkaufen! 7. - Seite 11 DCV: Eingangsimpedanz: 10 M, max. Messspannung/Überlastschutz 600 VDC Bereich Auflösung Genauigkeit 200 mV 0,1 mV ±(0,8%+3 Digit) 1 mV ± (0,8%+1 Digit) 20 V 0,01 V 200 V 0,1 V 600 V ±(1%+3 Digit) ACV: Eingangsimpedanz: 10 M II <100pF, max. Messspannung/Überlastschutz 600 VAC, Frequenz: 40 - 1000 Hz Bereich Auflösung...
-
Seite 12: Entsorgungshinweise
Diodentest: Überlastgeschützt bis 600 VDC/AC. Testspannung Auflösung 1,48 V 0,001 V Durchgangsprüfung: Überlastgeschützt bis 600 VDC/AC. Testspannung Auflösung 0,1 0,45 V Unterbrechung: ab 10 , Durchgang: unter 10 9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden.
