- Seite 1 Digital-Multimeter UT 161 B/D/E – Bedienungsanleitung –...
-
Seite 2: Inhaltsverzeichnis
1. Inhaltsverzeichnis Gerätebeschreibung und Funktion ..................4 Bestimmungsgemäßer Einsatz ..................5 Sicherheits-, Service- und Betriebshinweise ..............5 Funktionsbeschreibung ....................7 4.A Tastendruck ........................7 4.B Beschreibung der Knöpfe ....................7 4.C Wahlrad ........................8 Nutzungsbeschreibung ....................9 5.A AC – Spannungsmessung ....................9 5.B DC – Spannungsmessung ....................10 5.C AC/DC – Millivolt Spannungsmessung .................11 5.D LoZ (low impedance) ACV Messung (UT 161D) ............12 5.E Widerstands-Messung ....................13 5.F Durchgangstest ......................14... - Seite 3 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 04/2021 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
-
Seite 4: Gerätebeschreibung Und Funktion

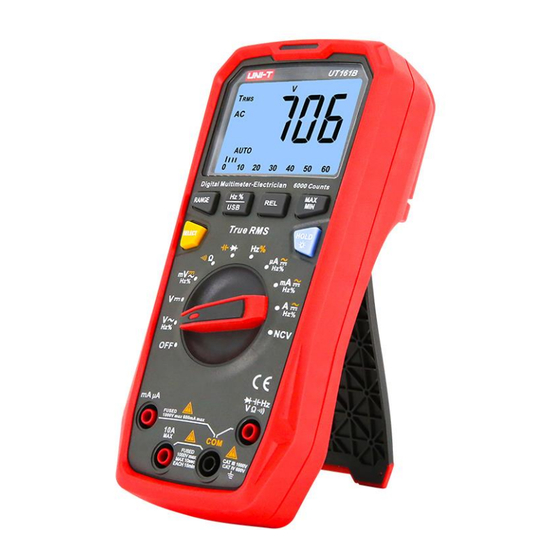

1. Gerätebeschreibung und Funktion Die Multimeter-Reihe UT161 stellt eine Reihe hochwertiger Universalmessgeräte mit automatischer Messbereichswahl und umfangreicher Funktions-Ausstattung dar. 1.NCV-Sensor 2. Indikator/ Status-Leuchte 4. Funktionsknopf 5. Wahlrad 6. Anschlussbuchsen 7. Anschluss für USB & Bluetooth Modul (optional) 8. Haltung für Test-/ Messleitungen 9. -
Seite 5: Bestimmungsgemäßer Einsatz
2. Bestimmungsgemäßer Einsatz Das Multimeter ist für die Messung unterschiedlicher elektrischer Werte, wie in den technischen Daten beschriebenen vorgesehen. Der Einsatz darf nur in trockener, staubfreier Umgebung erfolgen. Das Gerät darf unter keinen Umständen in brennbaren und explosionsgefährdeten Umgebungen zum Einsatz kommen. Die in den technischen Daten angegebenen klimatischen Einsatzbedingungen sind zu beachten. - Seite 6 • Die maximalen Messwerte des Multimeters dürfen unter keinen Umständen überschritten werden. Eine Überschreitung kann zu Verletzungen führen und / oder das Gerät beschädigen. • Das Multimeter darf unter keinen Umständen unbeaufsichtigt in Betrieb bleiben. • Das Gerät inklusive des Zubehörs ist vor der Inbetriebnahme auf eventuelle Schäden zu prüfen.
-
Seite 7: Funktionsbeschreibung
4. Funktionsbeschreibung 4.A Tastendruck Kurzer Tastendruck: druck auf die Taste für weniger als 2 Sekunden. Langer Tastendruck: druck auf die Taste für länger als 2 Sekunden. 4.B Beschreibung der Knöpfe SELECT: Einfacher, kurzer Tastendruck zum Wechseln der Modi. RANGE: kurzer Tastendruck zum Aktivieren zur manuellen Bereichswahl. -
Seite 8: C Wahlrad
4.C Wahlrad Auszuwählende Messoptionen. Auswählbar durch Drehung des Wahlrades. Power OFF (Ausgeschaltet) Wechselspannungsmessung / Tiefpassfiltermessung / Frequenz- und Tastverhältnismessung (UT 161E) Gleichspannungsmessung / AC + DC-Messung (UT 161E) Wechselspannungsmessung / Frequenz und Betrieb Verhältnismessung (UT 161B) AC / DC-Spannungsmessung / Frequenz und Tastverhältnismessung (UT 161D) AC / DC-Millivolt-Spannungsmessung / Frequenz und Tastverhältnismessung Diodentest / Durchgangstest / Widerstandsmessung / Kapazitätsmessung (UT 161D / UT 161E) -
Seite 9: Nutzungsbeschreibung
5. Nutzungsbeschreibung Bitte überprüfen Sie zuerst die internen Batterien. Wenn " " angezeigt wird, tauschen Sie die Batterien rechtzeitig aus. Bitte beachten Sie auch das Warnschild „ “ neben den Eingangsklemmen, das angibt, dass die gemessene Spannung oder der gemessene Strom die auf dem Messgerät angegebenen Werte nicht überschreiten darf. -
Seite 10: B Dc - Spannungsmessung
5.B DC – Spannungsmessung 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad auf die Position oder 3) Drücken Sie kurz die SELECT-Taste, um bei Bedarf auf Gleichspannungsmessung umzuschalten. -
Seite 11: C Ac/Dc - Millivolt Spannungsmessung
5.C AC/DC – Millivolt Spannungsmessung 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position 3) Drücken Sie kurz die SELECT-Taste, um bei Bedarf auf AC / DC-Millivolt-Spannungsmessung umzuschalten. -
Seite 12: D Loz (Low Impedance) Acv Messung (Ut 161D)
5.D LoZ (low impedance) ACV Messung (UT 161D) 1) Stecken Sie die rote Messleitung in die Klemme und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position 3) Verbinden Sie die Messleitungen parallel mit der gemessenen Last oder Stromversorgung. 4) Lesen Sie den Spannungswert auf dem Display ab. -
Seite 13: E Widerstands-Messung
5.E Widerstands-Messung 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position oder 3) Berühren Sie mit den Sonden die Testpunkte im Stromkreis. 4) Lesen Sie den Widerstandswert auf dem Display ab. ACHTUNG: Seien Sie vorsichtig, wenn Sie mit Spannungen über 30 Veff, 42 V oder 60 V arbeiten. -
Seite 14: F Durchgangstest
5.F Durchgangstest 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position 3) Drücken Sie kurz die SELECT-Taste, um zum Durchgangstest zu wechseln. 4) Berühren Sie mit den Sonden die Testpunkte im Stromkreis. 5) Gemessener Widerstand <50 Ω: Der Stromkreis befindet sich in einem guten Leitungsstatus. -
Seite 15: G Kapazitäts-Messung
5.G Kapazitäts-Messung Picture 11 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position 3) Drücken Sie kurz die SELECT-Taste, um zur Kapazitätsmessung zu wechseln. 4) Berühren Sie mit den Sonden die Kondensatorstifte. -
Seite 16: H Hfe Transistor-Messung (Ut 161E)
5.H hFE Transistor-Messung (UT 161E) 1) Drehen Sie den Funktionsregler in die Position hFE. 2) Stecken Sie die beiliegende Adapterbuchse in die Eingangsklemmen. 3) Stecken Sie die drei Stifte des zu testenden Transistors in die entsprechenden Löcher der Adapterbuchse. 4) Lesen Sie die Vergrößerung des gemessenen Transistors ab. -
Seite 17: I Messung Des Frequenz- / Tastverhältnisses
5.I Messung des Frequenz- / Tastverhältnisses 1) Stecken Sie die rote Messleitung in die Klemme oder und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad in die Position Hz%. 3) Drücken Sie kurz die Taste , um bei Bedarf zur Messung des Frequenz- / Tastverhältnisses zu wechseln. -
Seite 18: J Temperatur-Messung
5.J Temperatur-Messung 1) Drehen Sie den Funktionsregler in die Position ° C ° F. 2) Stecken Sie das Thermoelement vom Typ K in die Adapterbuchse und dann die Adapterbuchse in die Eingangsklemmen. 3) Bringen Sie das temperaturerfassende Ende des Thermoelements nahe an die zu testende Objektoberfläche. -
Seite 19: K Ac/Dc Strom-Messung
5.K AC/DC Strom-Messung 1) Stecken Sie die rote Messleitung in die mA / μA oder A Klemme und die schwarze Messleitung in die COM-Klemme. 2) Drehen Sie das Funktionsrad auf die Position, oder 3) Drücken Sie kurz die SELECT-Taste, um bei Bedarf auf AC / DC-Strommessung umzuschalten. 4) Verbinden Sie die Messleitungen in Reihe mit der gemessenen Last oder Stromversorgung. -
Seite 20: L Non-Contact Voltage (Ncv)
5.L Non-Contact Voltage (NCV) 1) Drehen Sie das Funktionsrad in die NCV-Position. 2) Bringen Sie den NCV-Detektor (obere linke Ecke des Messgeräts) in die Nähe des zu testenden Kabels (AC). 3) Wenn die Spannung des Kabels ≥ 50 Veff (Frequenz: 50 Hz / 60 Hz) beträgt, leuchtet die rote Anzeige Das Licht leuchtet und der Summer piept. -
Seite 21: M Datenübertragung
5.M Datenübertragung Picture 17b 1) Ziehen Sie die USB-Dichtungsabdeckung auf der Rückseite des Messgeräts heraus. 2) Stecken Sie das USB-Kommunikationsmodul in den USB-Zugang des Messgeräts und auf dem LCD wird angezeigt. 3) Wenn während der Messung keine USB-Datenübertragung erforderlich ist, drücken Sie lange auf oder ziehen Sie das USB-Modul heraus, um die Datenübertragung zu deaktivieren. -
Seite 22: Technische-Spezifikationen
17) Gewicht: 400 g 18) Sicherheitsnorm: IEC 61010-1: CAT III 1000V / CAT IV 600V 19) Zertifizierung: CE 20) Verschmutzungsgrad: 2 Inverkehrbringer: Firmenbezeichnung: reichelt elektronik GmbH & Co. KG Adresse: Elektronikring 1, 26452 Sande Telefon: +49 (0) 4422 955-333 Mailadresse: info@reichelt.de... -
Seite 23: Elektrische-Spezifikationen
7. Elektrische-Spezifikationen Um die Messgenauigkeit zu gewährleisten, sollte die Betriebstemperatur zwischen 18 °C und 28 °C liegen und der Schwankungsbereich sollte innerhalb von ± 1 ° C liegen. Wenn die Temperatur <18 °C oder> 28 °C beträgt, fügen Sie einen Temperaturkoeffizienten Fehler hinzu: 0,1 x (angegebene Genauigkeit) / °... -
Seite 24: B Ac-Spannung
7.B AC-Spannung UT161E Range Resolution Frequency response Accuracy ± (1.0%+10) 40Hz~1kHz 220.00mV 0.01mV ± (1.5%+30) 1kHz~10kHz ± (0.8%+10) 40Hz~1kHz ± (1.2%+50) 1kHz~10kHz 2.2000V 0.1mV 40Hz~100Hz (LPF) ± (1.2%+50) ± (0.8%+10) 40Hz~1kHz ± (1.2%+50) 1kHz~10kHz 22.000V 40Hz~100Hz (LPF) ± (1.8%+50) ± (0.8%+10) 40Hz~1kHz ±... -
Seite 25: C Ac/Dc-Spannung (Ut161-E)
• Frequenzmessbereich: 40 Hz ~ 500 Hz (UT161B), 40 Hz ~ 1 kHz (UT161D), 40 Hz ~ 10 kHz (UT161E); Eingangsamplitude: ≥10% des Spannungsbereichs Das Tastverhältnis dient nur als Referenz. Genauigkeitsgarantie (UT161B / UT161D): 2% ~ 100% des 60- mV-Bereichs, 1% ~ 100% der anderen Bereiche; Kurzschluss erlaubt niedrigstwertige Ziffer ≤3 •... -
Seite 26: D Widerstand
7.D Widerstand UT161E Range Accuracy Resolution 220.00Ω 0.01Ω 2.2000kΩ 0.1Ω ± (0.5+10) 22.000kΩ 1Ω 220.00kΩ 10Ω 2.2000MΩ 100Ω ± (0.8+10) 22.000MΩ 1kΩ ± (1.5%+10) 220.00MΩ 10kΩ ± (3.0%+50) UT161B/UT161D Range Accuracy Resolution 600.0Ω 0.1Ω ± (1.2%+2) 6.000kΩ 1Ω 60.00kΩ 10Ω ±... -
Seite 27: E Transistorvergrößerung (Ut 161E)
7.E Transistorvergrößerung (UT 161E) UT161E Range Resolution Remarks 1000β 1β Ib0: About 1.8μA; Vce: About 2.5V • Der angezeigte Wert der Transistorvergrößerung dient nur als Referenz. 7.F Kapazität UT161E Range Accuracy Resolution 22.000nF 10pF 220.00nF ± (3.0%+5) 2.2000μF 100pF 22.000μF 220.00μF 10nF ±... -
Seite 28: G Temperatur
7.G Temperatur Range Accuracy Resolution ± (1.0%+3°C) -40~0°C ± (1.0%+2°C) 0.1°C~1°C 0~300°C -40~1000°C ± (1.0%+3°C) 300~1000°C ± (1.0%+6°F) -40~32°F ± (1.0%+4°F) -40~1832°F 32~572°F 0.2°F~2°F ± (1.0%+6°F) 572~1832°F • Die gemessene Temperatur sollte unter 230 ° C liegen. 7.H DC-Strom UT161E Range Accuracy Resolution... -
Seite 29: I Ac-Strom
7.I AC-Strom UT161E Range Frequency response Accuracy Resolution ± (0.8%+10) 40Hz~1kHz 220μA 0.01μA ± (3%+50) 1kHz~10kHz ± (0.8%+10) 40Hz~1kHz 2200μA 0.1μA ± (3%+50) 1kHz~10kHz ± (1.2%+10) 40Hz~1kHz 1μA 22mA ± (3%+50) 1kHz~10kHz ± (1.2%+10) 40Hz~1kHz 10μA 220mA ± (3%+50) 1kHz~10kHz ±... -
Seite 30: J Frequenz
7.J Frequenz UT161E Range Accuracy Resolution ± (0.01%+5) 10Hz~220MHZ 0.01Hz~0.01MHz ± (2%+5) 0.1%~99.9% 0.1% UT161B/UT161D Range Accuracy Resolution 10.00Hz~10.00MHZ 0.01Hz~0.01MHz ± (0.1%+4) ± (2%+5) 0.1%~99.9% 0.1% • Frequenzeingangsamplitude: o ≤ 100 kHz: 200 mVrms ≤ Eingangsamplitude ≤ 20 Vrms > 100 kHz ~ 1 MHz: 600 mVrms ≤... -
Seite 31: Wartung & Pflege
8. Wartung & Pflege ACHTUNG: Schalten Sie vor dem Öffnen der hinteren Abdeckung oder der Batterieabdeckung des Messgeräts die Stromversorgung aus und entfernen Sie die Messleitungen. 8.A Generelle Wartung 1) Reinigen Sie das Messgerätgehäuse mit einem feuchten Tuch. Verwenden Sie keine Schleifmittel oder Lösungsmittel! 2) Wenn eine Fehlfunktion vorliegt, verwenden Sie das Messgerät nicht mehr und senden Sie es zur Wartung. -
Seite 32: B Austausch Von Batterie & Sicherung
8.B Austausch von Batterie & Sicherung Batterie: 4x 1,5 V AAA (Micro) Batterie Sicherung: F1 600 mA/ 1000 V (6 x 32 mm); F2 11 A/ 1000 V (10 x 38 mm) Wenn " " angezeigt wird, tauschen Sie die Batterien rechtzeitig aus, um die Messgenauigkeit sicherzustellen. -
Seite 33: Eu-Konformität
9. EU-Konformität Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: UT 161 B/D/E Allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nachfolgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der... -
Seite 34: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsor- gen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!
