- Seite 1 Digital-Multimeter UT 33B/C/D – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 12/2015 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Multimeter UT33B/C/D ist ein 3,5-stelliges Universalmessgerät für Spannung, Strom, Wi- derstand und Temperatur (UT33C). Es ist mit Sonderfunktionen wie Diodentest und Durch- gangsprüfung (UT33C/D), Batterietest (UT33B), Signalausgang (UT33D) und Data-Hold aus- gestattet. Die Funktionen und Eigenschaften: ·... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme

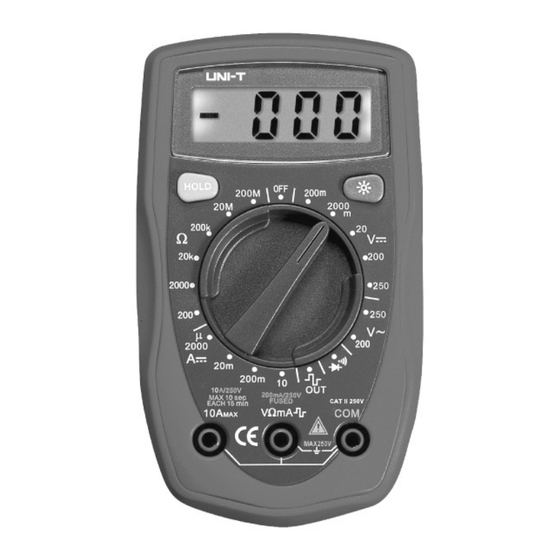

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Display 2 - HOLD-Taste 3 - Messfunktions-Wahlschalter (Drehschalter) 4 - Messeingang –, COM 5 - Messeingang +, 10 A 6 - Messeingang +, V/Ω 7 - Taste Displaybeleuchtung Tastenfunktionen Taste Funktion, Beschreibung Hold-Taste Jeweils kurz drücken: Speicherung des letzten Messwerts im Display/Rückkehr zur laufenden Messung... -
Seite 6: Messungen
5. Messungen 5.1. Spannungsmessung, Gleich- und Wechselspannung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 250 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. -
Seite 7: Widerstand, Diodentest, Durchgangsprüfung
· Legen Sie die Messspitzen in Reihe zum Messobjekt an. Erscheint „OL”, sofort Messspitzen vom Messobjekt entfernen, der Messstrom hat einen Wert oberhalb des eingestellten Be- reiches. Erscheint kein Messwert (0), so kann eine defekte interne Sicherung die Ursache sein (siehe Kapitel „Sicherungswechsel”). ·... -
Seite 8: Temperaturmessung
Diodentest · Wählen Sie mit dem Drehschalter den Diodentest („ ”) an. · Legen Sie die Messspitzen an das Messobjekt an, wenn bekannt, z. B. die rote Messspitze bei einer Diode an die Anode und die schwarze an die Katode. ·... -
Seite 9: Prüfsignalausgang
5.6 Prüfsignalausgang (UT33D) Niemals an Schaltungen anschließen, die mehr als 10 V führen! Kein Über- spannungsschutz vorhanden! · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω ·... -
Seite 10: Wartung, Lagerung Und Pflege
8. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... - Seite 11 ACV: Eingangsimpedanz: 5 MΩ, Überspannungsschutz 250 V, Frequenz: 40 - 400 Hz Bereich Auflösung Genauigkeit 200 V 0,1 V ±(1,2%+10 Digit) 250 V Angaben gültig für sinusförmige Signale (RMS) DCA: 10A-Bereich: 10 s messen, 15 min Pause Bereich Auflösung Genauigkeit UT33B UT33C/D 200 µA...
-
Seite 12: Entsorgungshinweise
Temperatur (UT33C): Überlastgeschützt bis 250 VDC/AC Temperaursensor: K-Type. Mitgelieferter K-Type-Sensor ist bis +250°C einsetzbar. Bereich Messgröße Auflösung Genauigkeit -40°C bis +1000°C °C 1°C -40 bis 150°C: ±(1%+3 Digit) >150°C bis 1000°C: ±(1,5%+15 Digit) Signalausgang (UT33D): Kein Überlastschutz, max. Spannung am Prüfling 10 V Frequenz Bemerkung 50 Hz...
