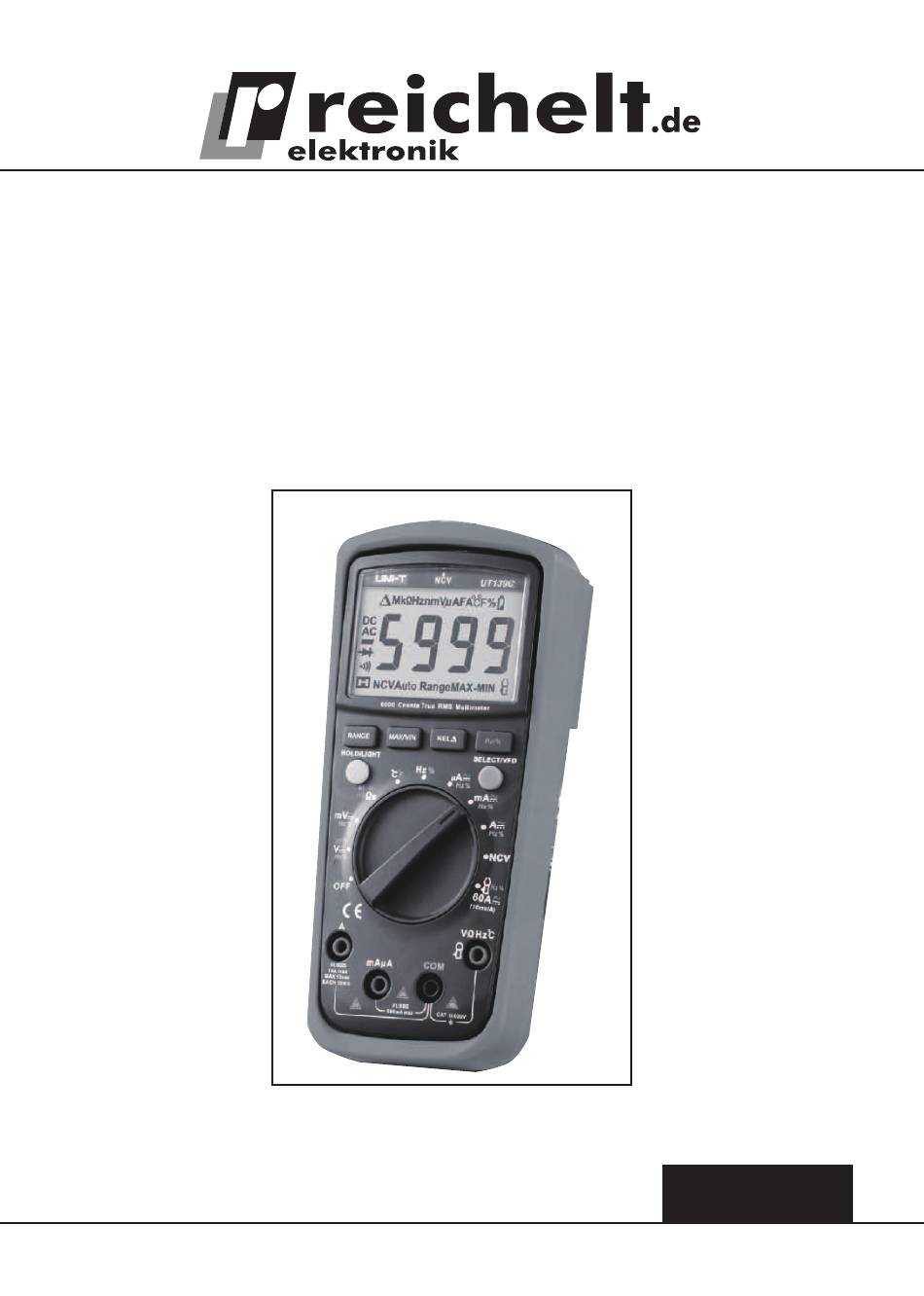

- Seite 1 Digital-Multimeter UT139A/B/C – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 7/2014 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
Spannungsdetektion. Zusätzlich ist Durchgangsprüfung und Dio- dentest verfügbar. Zahlreiche Sonderfunktionen ergänzen den Funktionsumfang. Die Funktionen und Eigenschaften: · Anzeige: UT139A: 1999 Digit, UT139B: 4000 Digit, UT139C: 6000 Digit · Automatische/manuelle Bereichswahl · AC/DC-Spannungsmessung bis 600 V AC/DC, AC: True-RMS-Echteffektivwert ·... -
Seite 4: Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen

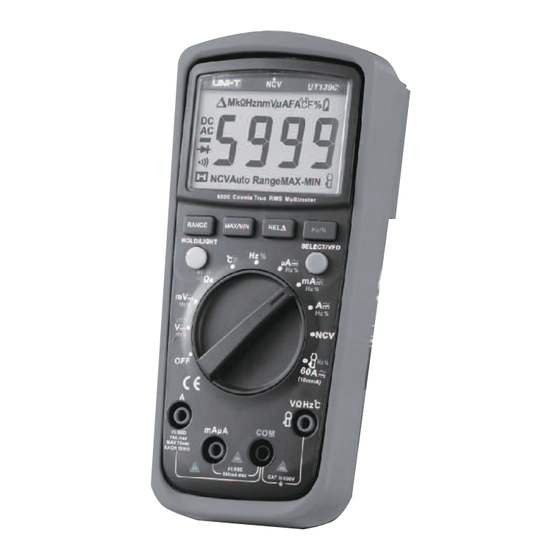

Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. - Seite 5 1 - Schutzcover 2 - Display 3 - Funktionstasten: Range, MIN-/MAX, REL, Hz/% 4 - Select-Taste 5 - Messfunktions-Wahlschalter (Drehschalter) 6 - Messbuchsen 7 - Taste HOLD/Displaybeleuchtung Inbetriebnahme · Legen Sie entsprechend Kapitel 7 (Batteriewechsel) zwei neue 1,5-V-Mignonbatterien (AA/ LR6) in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise. ·...
- Seite 6 Tastenfunktionen, Sonderfunktionen Taste Funktion, Beschreibung HOLD /Light Kurz drücken: Speicherung des letzten Messwertes im Display Nochmals drücken: Rückkehr zur laufenden Messung Für mind. 2 Sek. drücken: Displaybeleuchtung für 15 s einge- schaltet. Nochmals mind 2 Sek. drücken: Beleuchtung sofort aus RANGE Einmal drücken: manuelle Bereichswahl an, wiederholt drü- cken: Bereichsweiterschaltung (nur Strom/Spannung/Wider-...
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 600 V AC/DC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus... -
Seite 8: Widerstand, Diodentest, Durchgangsprüfung
· Legen Sie die Messspitzen in Reihe zum Mess- objekt an. Erscheint „OL”, sofort Messspitzen vom Messobjekt entfernen, der Messstrom hat einen Wert oberhalb des eingestellten Be- reiches. Erscheint kein Messwert (0), so kann eine defekte interne Sicherung die Ursache sein (siehe Kapitel „Sicherungswechsel”). - Seite 9 als der maximale Messwert (siehe Technische Daten), oder das Messobjekt ist defekt (unter- brochen). . Bei sehr niederohmigen Messobjekten schlie- ßen Sie vor der Messung die Messspitzen kurz und notieren sich den Leitungswiderstand der Messleitungen, den Sie nach der Messung vom Messwert abziehen.
-
Seite 10: Kapazitätsmessung
Diodentest · Stecken Sie den Stecker der schwarzen Mess- leitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω · Wählen Sie mit dem Drehschalter „Ω” und mit der Select-Taste die Funktion „ ”... -
Seite 11: Frequenzmessung, Tastverhältnismessung
genkapazität die REL-Funktion heranziehen: Messeingang offen lassen, Wert mit REL als Referenz speichern, bei den folgenden Messwertanzeigen ist die Eigenkapazität bereits eingerechnet. 5.5 Frequenzmessung, Tastverhältnismessung Niemals an einer Spannung von mehr als 30 Vrms messen - Zerstörungs- und Stromschlaggefahr! Diese Messart unterscheidet sich von der Frequenzmes- sung bei AC/DC-Spannungs/Strommmessung! Vergewissern Sie sich vorab mit einer Spannungsmessung über die vorliegen- de Messspannung. -
Seite 12: Berührungslose Spannungsdetektion
· Wählen Sie mit dem Drehschalter „NCV” an. · Führen Sie die Oberseite des Gerätes in die Nähe des zu detektierenden Leiters. · Beim UT139A erscheint „EF”, wenn die detektierte Spannung größer als 100 V AC ist. Parallel dazu signalisiert der Signalgeber mit unterschiedlichen Tonhöhen wechselnde Spannungshöhen. -
Seite 13: Batteriewechsel
· Stecken Sie den Stecker der roten Messleitung in die Buchse mAµA. · Schließen Sie die Batterie polrichtig an die Messleitungen an. · Jetzt wird die Batteriespannung unter Belastung angezeigt (siehe Technische Daten) 6. Batteriewechsel Vor Öffnen des Gerätes alle Messleitungen entfernen! Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. -
Seite 14: Wartung, Lagerung Und Pflege
· Bei Einsatz im gewerblichen und Ausbildungs-Betrieb ist das Gerät jährlich einmal zu kali- brieren. · Nehmen SIe bei längerer Nichtbenutzung die Batterie aus dem Gerät. 9. Technische Daten Allgemeine Daten Spannungsversorgung: 2 x 1,5 V Mignonbatterie (AA/LR6) Display: 2000/4000/6000 Digit (UT139A/B/C) Messrate: 2-3 Messungen/Sekunde Bereichswahl: Automatisch/Manuell Polaritätsanzeige: Automatisch Überlaufanzeige: Betriebstemperaturbereich: 0 bis 40°C... -
Seite 15: Auflösung
Eingangsimpedanz: 10 MΩ max. Messspannung 600 Vrms Angaben gültig für sinusförmige Signale, UT139A/B/C: 45-400/1000/1000 Hz, Genauigkeit für nicht-sinusförmige Signale und Scheitelfaktor <3 generell bis 10 Digit Abweichung True RMS im jeweiligen Bereich von 5% bis 100%; Scheitelfaktor max. 3 bis 400 V, danach linear bis <1,5... - Seite 16 Widerstand: Überlastgeschützt bis 600 VDC/AC. Bereich Genauigkeit UT139A UT139B UT139C Auflösung UT139A UT139B/C 200 Ω* 400 Ω* 600 Ω* 0,1 Ω ±(1,0%+2Digit) ±(1,0%+3Digit) 2000 Ω 4000 Ω 6000 Ω 1 Ω 10 Ω 20 kΩ 40 kΩ 60 kΩ ±(0,8+3 Digit) 200 kΩ...
-
Seite 17: Entsorgungshinweise
Diodentest: Überlastgeschützt bis 600 VDC/AC. Testspannung Auflösung 2,1 V (UT139A), 3,2 V (UT139B/C) 1 mV Durchgangsprüfung: Alle Typen: Überlastgeschützt bis 600 VDC/AC. · Durchgangsanzeige: Durchgang: unter 10 Ω, ab 150 Ω: kein Durchgang Temperatur (nur UT139C): Überlastgeschützt bis 600 VDC/AC Temperaursensor: K-Type.
