Wechselspannung
Die Eingangsspannungen dürfen nicht den Wert 1000 V DC/750 AC überschrei-
ten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung grö-
ßer als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messlei-
tungen aus dem Messgerät entfernen.
Niemals die Spannungsmessung benutzen, während ein hoher An-
laufstrom (Motor) zu erwarten ist. Dies kann das Messgerät zer-
stören.

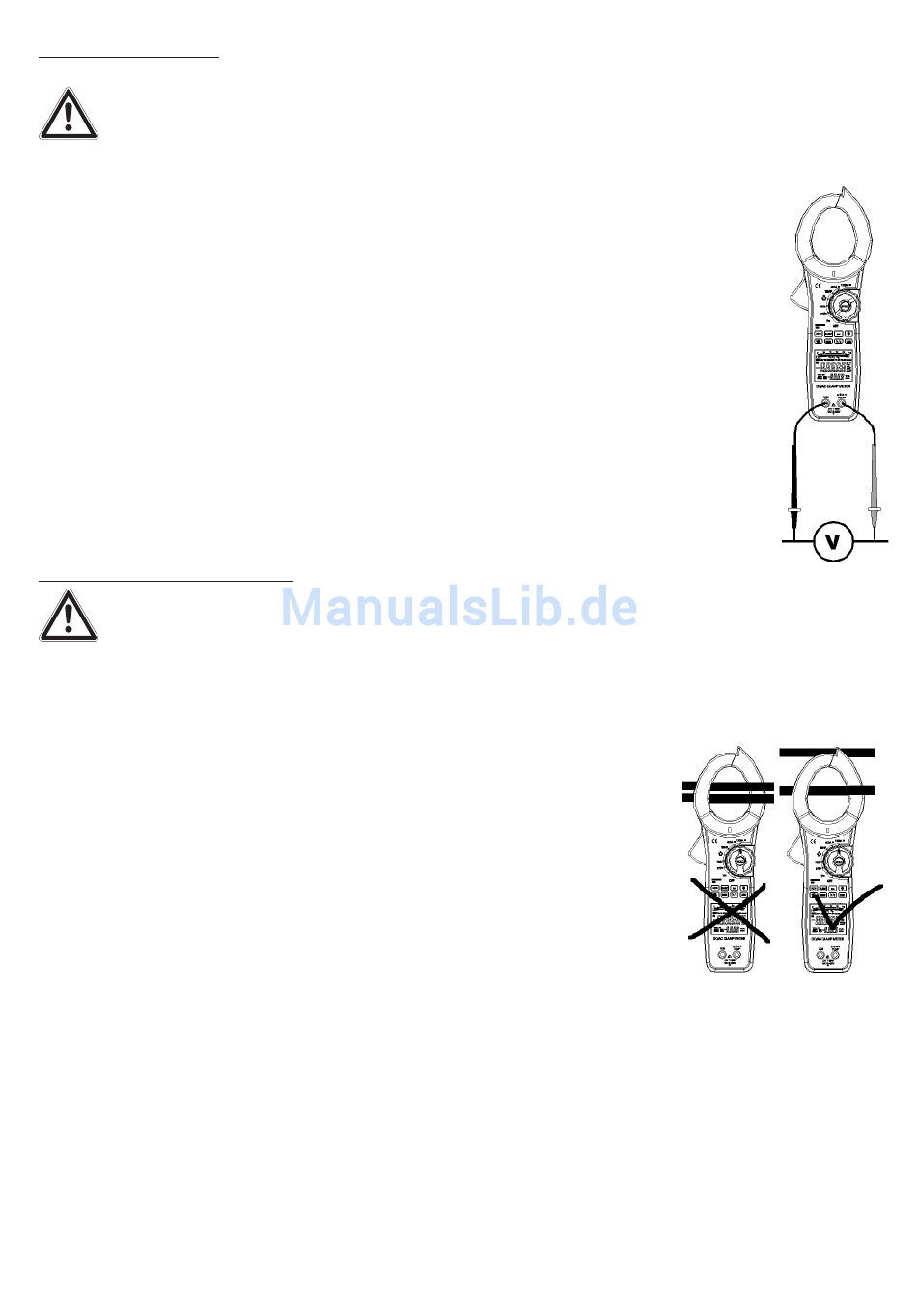

· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V
· Wählen Sie die Funktion „V" an
· Legen Sie die Messspitzen an das Messobjekt an.
· Erscheint ein OL in der Anzeige, sofort Messspitzen vom Messobjekt entfernen
und einen höheren Messbereich, sofern möglich, wählen.
· Zusätzlich wird die Frequenz im Display unten angezeigt.
5.2 Strommessung AC/DC
Vor jeder Messung Messleitungen aus dem Messgerät entfernen.
Niemals in Stromkreisen messen, in denen Spannungen von mehr als 250 V
auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind.
Niemals während der Messung hinter den Handschutz greifen - Lebensge-
fahr!
· Schalten Sie den zu messsenden Stromkreis ab.
· Wählen Sie je nach Messaufgabe den erwarteten Strommessbe-
reich an. Ist der zu erwartende Höchststrom nicht bekannt, wählen
Sie zunächst den 1500-A-Bereich.
· Wählen Sie mit der Taste MODE die Messart AC (~) oder DC (=)
an.
· Drücken Sie den Zangenöffner und öffnen Sie die Stromzange.
· Positionieren Sie die Stromzange so, dass der zu messende Leiter
zentral und im rechten Winkel durch die Zange läuft (nicht schräg
ansetzen - verfälscht den Messwert). Der maximale Leiterdurch-
messer darf 52 mm betragen. Die Zange muss sich vollständig
schließen lassen, sonst ist keine Messung möglich. Immer nur einen Leiter durch die Strom-
zange führen!
· Schalten Sie den zu messenden Stromkreis ein.
· Zeigt das Gerät bei Gleichstrommessung (DC) vor der Messung nicht Null an, so drücken
Sie die Taste „Zero".
· Zusätzlich wird bei Wechselstrommessung die Frequenz im Display unten angezeigt.
8
