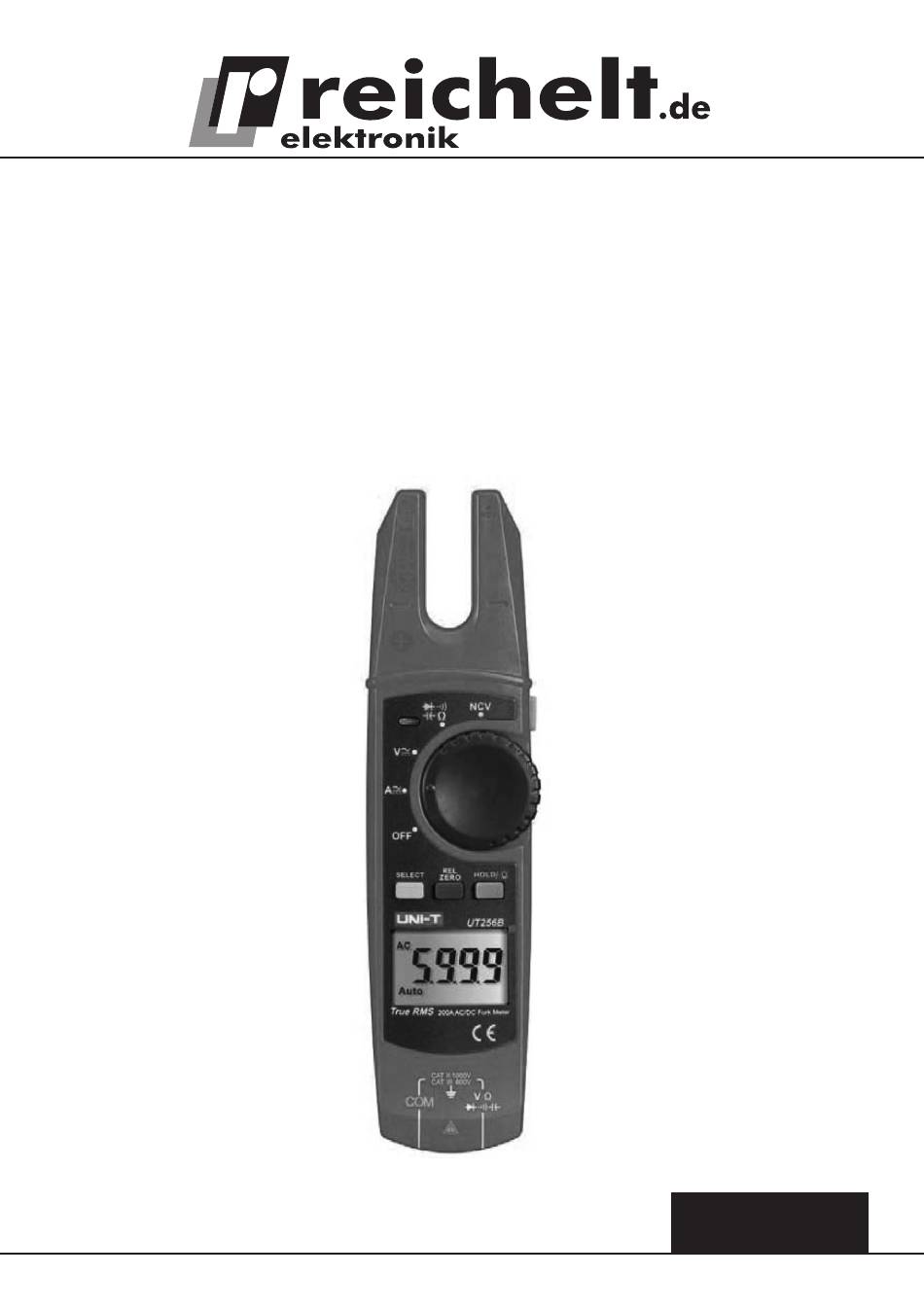

- Seite 1 Stromzange/Multimeter UT 256B – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 12/2015 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die True-RMS-Stromzange UT 256B ist ein 3 -stelliges Universalmessgerät für Spannung, Strom, und Widerstand sowie Kapazität, Dioden- und Durchgangstest. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 750 V AC/1000 V DC · AC/DC-Strommessung bis 200 A per Gabelzange ·... - Seite 4 · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen. · Prüfen Sie die Messleitungen und die Stromzange vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte Messleitungen umgehend.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme

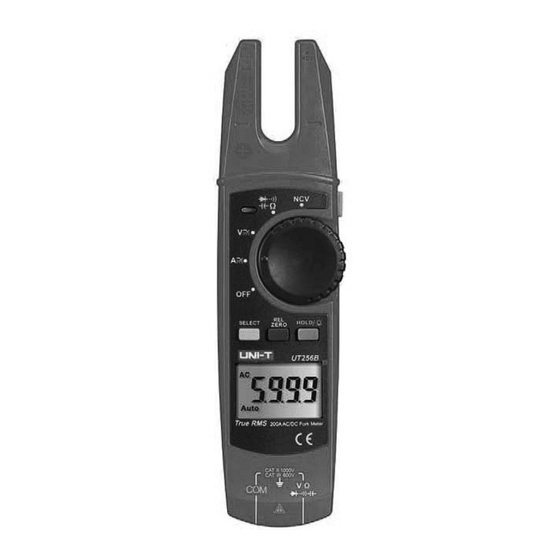

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Strommessgabel 2 - Handschutz 3 - Messfunktions-Wahlschalter (Drehschalter) 4 - Funktionstasten 5 - Display 6 - Messeingänge Tasten- und Sonderfunktionen Taste Funktion, Beschreibung Hold Jeweils kurz drücken: Speicherung des letzten Messwertes im Display bzw. -
Seite 6: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung Die Eingangsspannungen dürfen nicht den Wert 1000 V DC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 7: Strommessung
5.2 Strommessung AC/DC Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals in Stromkreisen messen, in denen Spannungen von mehr als 250 V auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind. Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr! ·... -
Seite 8: Widerstand, Diodentest, Durchgangsprüfung, Kapazitätsmessung
5.3 Widerstand, Diodentest, Durchgangsprüfung, Kapazitätsmessung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 9: Diodentest
Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buch- se V · Wählen Sie mit dem Drehschalter den Widerstandsmessbe- reich Ω an. · Wählen Sie mit der Taste SELECT den Diodentest „ „... -
Seite 10: Berührungslose Spannungsdetektion
5.4 Berührungslose Spannungsdetektion Schließen Sie in dieser Betriebsart niemals Messleitungen an die Messbuch- sen an. Diese Betriebsart dient der berührungslosen Detektion von Wechselspannun- gen bzw. starken elektromagnetischen Feldern. · Entfernen Sie beide Messleitungen. · Wählen Sie mit dem Drehschalter die kontaktlose Span- nungsdetektion NCV an. -
Seite 11: Technische Daten
· Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Display drücken! Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein. Keine Reinigungsmittel und Chemikalien einsetzen! Nach Einsatz eines feuchten Tuchs mit der Wiederinbetriebnahme warten, bis das Gerät völlig abgetrocknet ist! ·... -
Seite 12: Entsorgungshinweise
ACA: Überlastschutz: 200 A, Angaben gültig für sinusförmige Signale. Bereich Auflösung Genauigkeit (50-60 Hz) 200A 0.1A ± (2,5% + 5 Digit) DCA: Überlastschutz: 200 A, Angaben gültig für sinusförmige Signale. Bereich Auflösung Genauigkeit 200A 0.1A ± (2,5% + 5 Digit) Widerstand: Überlastgeschützt bis 1000/750 V DC/AC Bereich Auflösung...
