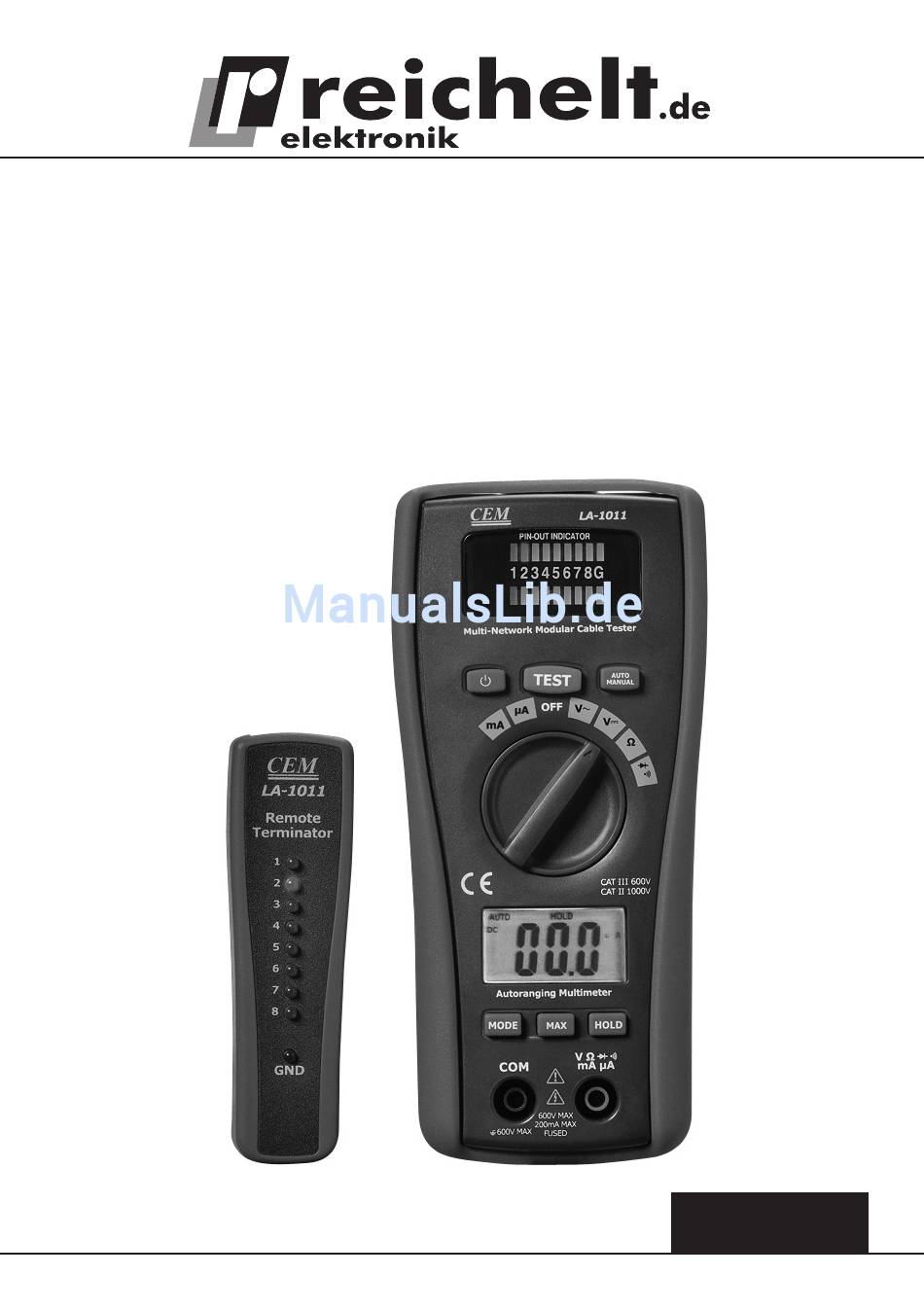

- Seite 1 LAN-Tester/Multimeter LA-1011 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 7/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

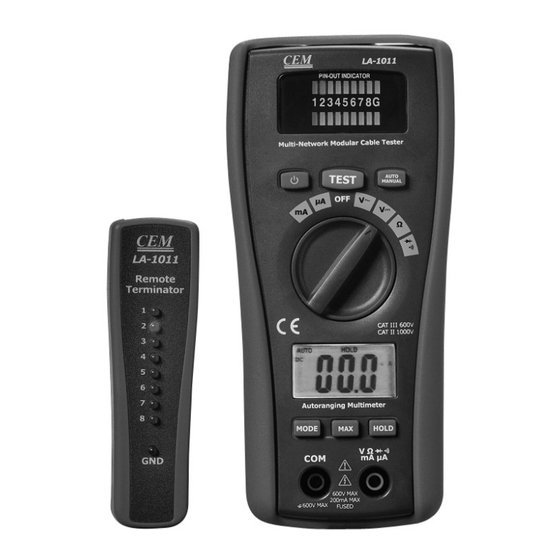

1. Beschreibung und Funktion Der LAN-Tester/Multimeter ermöglicht Messungen von Gleich- und Wechselströmen und -Spannungen, Widerstand, Durchgangs- und Diodentest sowie den Test von Kabeln auf Durch- gang, Unterbrechung, Adernschluss und Adernvertauschung. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 600 V AC/DC ·... - Seite 4 dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen. · Prüfen Sie die Messleitungen vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte Messleitungen umgehend. · Erfassen Sie Messspitzen und das Gerät stets hinter dem Handschutz. · Bei Arbeiten mit Spannungen von mehr als 42 VDC / 30 VAC vermeiden Sie jede Berührung spannungsführender Teile - Stromschlaggefahr! ·...
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Kabelabschluss mit LED-Anzeige 2 - RJ45-Anschluss 3 - LAN-Verbindungskabel 4 - RJ45-Anschluss 1 5 - RJ45-Anschluss 2 6 - LED-Display für Adernanzeige am Kabelanfang (Anschluss 1) und für Adernanzeige am Kabelende (Anschluss 2) 7 - Test-Taste für automatischen Test 8 - Ein-/Ausschalter Kabeltester 9 - Test-Taste für manuellen Test... -
Seite 6: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung Die Eingangsspannungen dürfen nicht den Wert 600 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 7: Widerstand, Diodentest, Durchgangsprüfung
· Wählen Sie mit der Taste „Mode” die Messart AC (~) oder DC (=) an. · Legen Sie die Messspitzen (bei Gleichstrommessung polrichtig) in Reihe zum Messobjekt an. Erscheint nach Einschalten des zu messenden Stromkreises „OL”, sofort Messspitzen vom Messobjekt entfernen, der Messstrom hat einen Wert oberhalb des eingestellten Be- reiches. -
Seite 8: Max Hold-Funktion
· Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt ein Wert, z. B. 0,5 V, im Display. messen Sie in Durchgangsrichtung (Rot = Anode, schwarz=Katode). Erscheint in beide Messrichtungen OL, ist das Bauelement defekt. 5.4 MAX HOLD-Funktion Mit der MAX HOLD-Funktion können Sie den jeweils höchsten Messwert einer Messung an- zeigen lassen. -
Seite 9: Batteriewechsel, Sicherungswechsel
Testen mit Kabelabschluss (Remote) Mit dem Kabelabschluss können Sie verlegte Kabel testen, über das mitgelieferte Patch-Kabel auch an Netzwerk-Steckdosen oder Patchpanels. · Schließen Sie das zu testende Kabel an den linken RJ45-Anschluss (1) des Messgerätes · Schließen Sie den Kabelabschluss an das andere Ende des Kabels, ggf. über das Patchkabel, ·... -
Seite 10: Technische Daten
Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein. Keine Reinigungsmittel und Chemikalien einsetzen! Nach Einsatz eines feuchten Tuchs mit der Wiederinbetriebnahme warten, bis das Gerät völlig abgetrocknet ist! · Bei Einsatz im gewerblichen und Ausbildungs-Betrieb ist das Gerät jährlich einmal zu kali- brieren. -
Seite 11: Entsorgungshinweise
DCA: Überlastschutz 250 V Bereich Genauigkeit 200/2000 µA ±(1,5%+3 Digit) 20/200 mA ±(2,0%+3 Digit) Widerstand: Überlastgeschützt bis 250 VAC Bereich Genauigkeit 200 Ω ±(0,8%+5 Digit) 2/20/200 kΩ ±(1,2%+3 Digit) 2 MΩ ±(2,0%+5 Digit) 20 MΩ ±(5,0%+8 Digit) Durchgangsprüfung: Unterbrechung: ab 150 Ω, Durchgang: unter 150 Ω Diodentest: Testspannung Teststrom...
