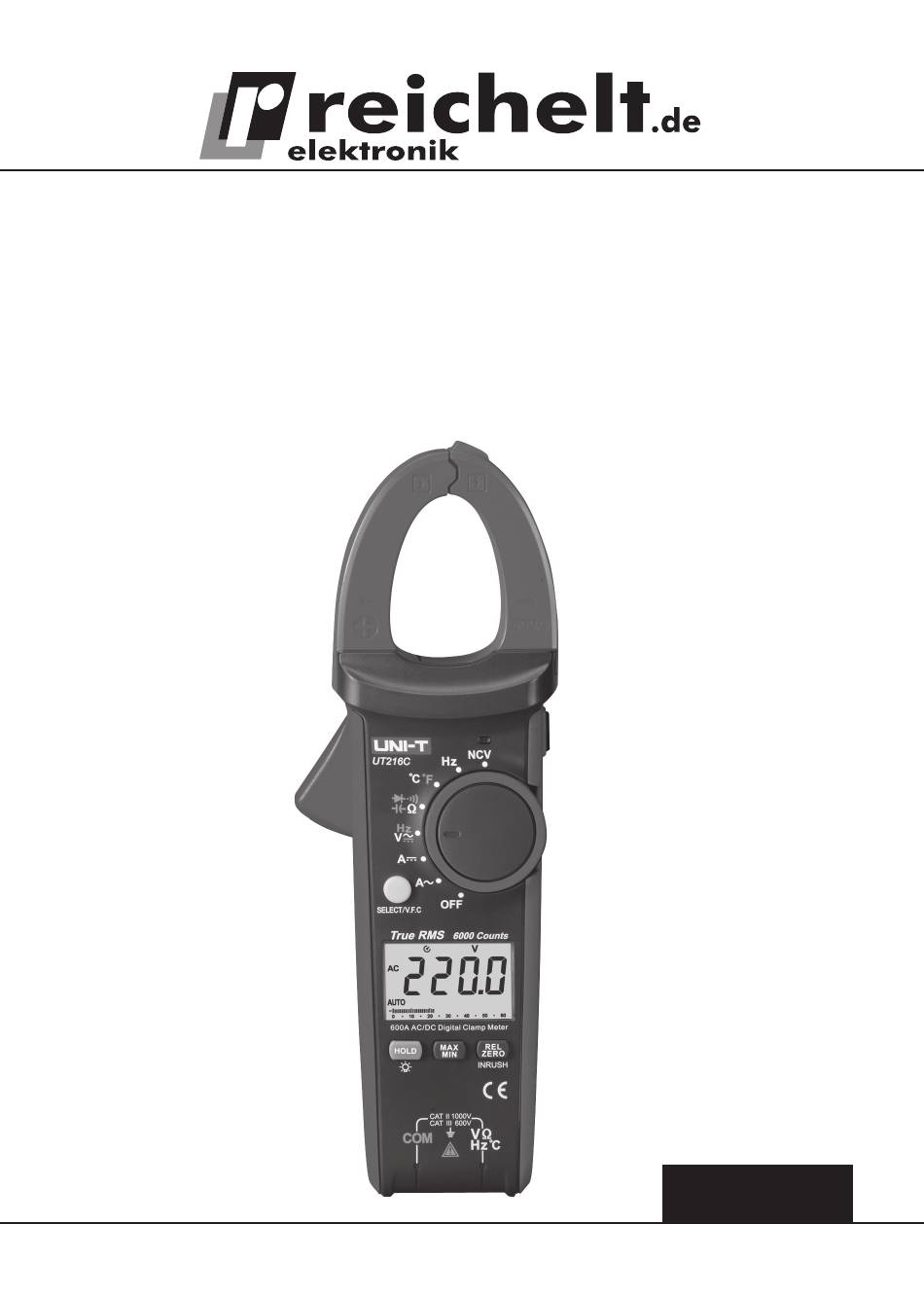

- Seite 1 Digital-Zangen-Multimeter UT 216 A/B/C – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 11/2014 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

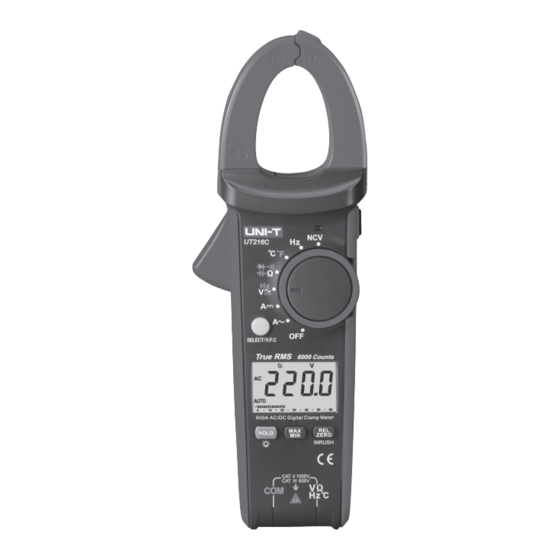

1. Beschreibung und Funktion Das Zangenmultimeter UT 216 ist ein 3-5/6-stelliges (6000 Digit) Universalmessgerät für Spannung, Strom, Einschaltstrom, Frequenz, Kapazität, Temperatur und Widerstand. Es ist mit Sonderfunktionen wie Diodentest, Durchgangsprüfung, und Hold-Funktion ausgestattet. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 750 V AC/1000 V DC ·... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 – Strommesszange 2 – Fingerschutz 3 – Zangenöffner 4 – Messfunktions-Wahlschalter (Drehschalter) 5 – Funktionstasten 6 – Display 7 – Messbuchsen 8 – Funktionstaste „SELECT“ 9 – Indikator für berührungslose Spannungsmessung Tasten- und Sonderfunktionen Taste Funktion, Beschreibung Hold... - Seite 6 Batterie-Warnung Achtung! Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Über- lastung des Messgerätes zu vermeiden, baldmöglichst die Batterie wechseln, sobald das Batteriesymbol (siehe Displaybeschreibung) erscheint. Display, Symbole (je nach Modell nicht alle hier genannten Funktionen verfügbar, Bargraphanzeige (12) nur bei UT216C) Warnung vor hoher Spannung (>30 V) Batteriewarnung...
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung (DCV) Die Eingangsspannungen dürfen nicht den Wert 1000 VDC/750 VAC über- schreiten. Messen Sie niemals an unbekannten Messobjekten, deren Span- nung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Strommessung
· Legen Sie die Messspitzen an das Messobjekt an. · Erscheint ein OL in der Anzeige, sofort Messspitzen vom Messobjekt entfernen und einen höheren Messbereich, sofern möglich, wählen. · Alternativ kann durch langes Drücken der Taste SELECT die Frequenz des Signals angezeigt werden (VFC-Messung, nur UT216B/C). -
Seite 9: Widerstand, Diodentest, Durchgangsprüfung, Kapazitätsmessung
5.3 Widerstand, Diodentest, Durchgangsprüfung, Kapazitätsmessung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. - Seite 10 Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V · Wählen Sie mit dem Drehschalter den Widerstandsmessbereich Ω an. · Wählen Sie mit der Taste SELECT den Diodentest „ „...
-
Seite 11: Berührungslose Spannungsdetektion
5.4 Berührungslose Spannungsdetektion Schließen Sie in dieser Betriebsart niemals Messlei- tungen an die Messbuchsen an. Diese Betriebsart dient der berührungslosen Detektion von Wechselspannun- gen bzw. starken elektromagnetischen Feldern. · Entfernen Sie beide Messleitungen. · Wählen Sie mit dem Drehschalter die kontaktlose Spannungsde- tektion NCV an. -
Seite 12: Frequenzmessung
5.6 Frequenzmessung (nur UT216B/C) Niemals an einer Spannung von mehr als 30 Vrms messen - Zerstörungs- und Stromschlaggefahr! Diese Messart unterscheidet sich von der Frequenzmes- sung bei AC-Spannungs/Strommessung! Vergewissern Sie sich vorab mit einer Spannungsmessung über die vorliegen- de Messspannung. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 13: Wartung, Lagerung Und Pflege
7. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigungen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... - Seite 14 DCV: Eingangsimpedanz: 10 MΩ, max. Messspannung 1000 VDC, Überlastschutz: 1000VDC/750 VAC Bereich Auflösung Genauigkeit 600,0mV 0,1 mV ± (1,0% + 8 Digit) 6,000V ± (0,8% + 1 Digit) 60,00V 10mV ± (0,8% + 3 Digit) 600,0V 0.1V ± (1,0% + 3 Digit) 1000V ACV: Eingangsimpedanz: 10 MΩ, max.
-
Seite 15: Auflösung
DCA (UT216C) Überlastschutz 600 A Bereich Auflösung Genauigkeit 60 A 10 mA ±(2,5%+5 Digit) 600 A 0,1 A Widerstand: Prüfspannung: 1 V, Überlastgeschützt bis 1000VDC/750 VAC Bereich Auflösung Genauigkeit 600 Ω 0,1 Ω ±(1,2%+2 Digit) 1 Ω 6,0 kΩ ±(1,0%+2 Digit) 10 Ω... -
Seite 16: Entsorgungshinweise
Kapazität (UT216C) Überlastgeschützt bis 1000VDC/750 VAC Bereich Auflösung Genauigkeit 60,00 nF 0,01 nF ± (4.0% + 25 Digit) 600,0 nF 0,1 nF ± (4.0% + 5 Digit) 6,000 µF 0,001 µF 60,00 µF 0,01 µF 600,0 µF 0,1 µF 6,000 mF 0,001 mF ±(10%) 60,00 mF... - Seite 17 说明书菲林做货要求： 序号 项目 内容 尺寸 外形尺寸(154x216)±1mm,成品尺寸(77x216)±1mm 材质 用60G书纸做货，共16面 颜色 1：1印刷，印刷黑色 外观要求 印刷完整清晰、版面整洁，无分层、残损、毛边等缺陷。 装订方式 采用钉装（大号书钉2枚），说明书沿装钉线对摺而成， 订装后左右对折一次. 排版 页码第1页从第1面开始印刷，按页码及页面顺 序往下排，折叠后有标题的为说明书封面。 表面处理 无 其它 MODEL Part NO. 陈秋兰２０１４－１１－２５ 设 计 机型:UT216A/B/C 物料编号:110401105201X 审 核 APPRO. 批 准...
