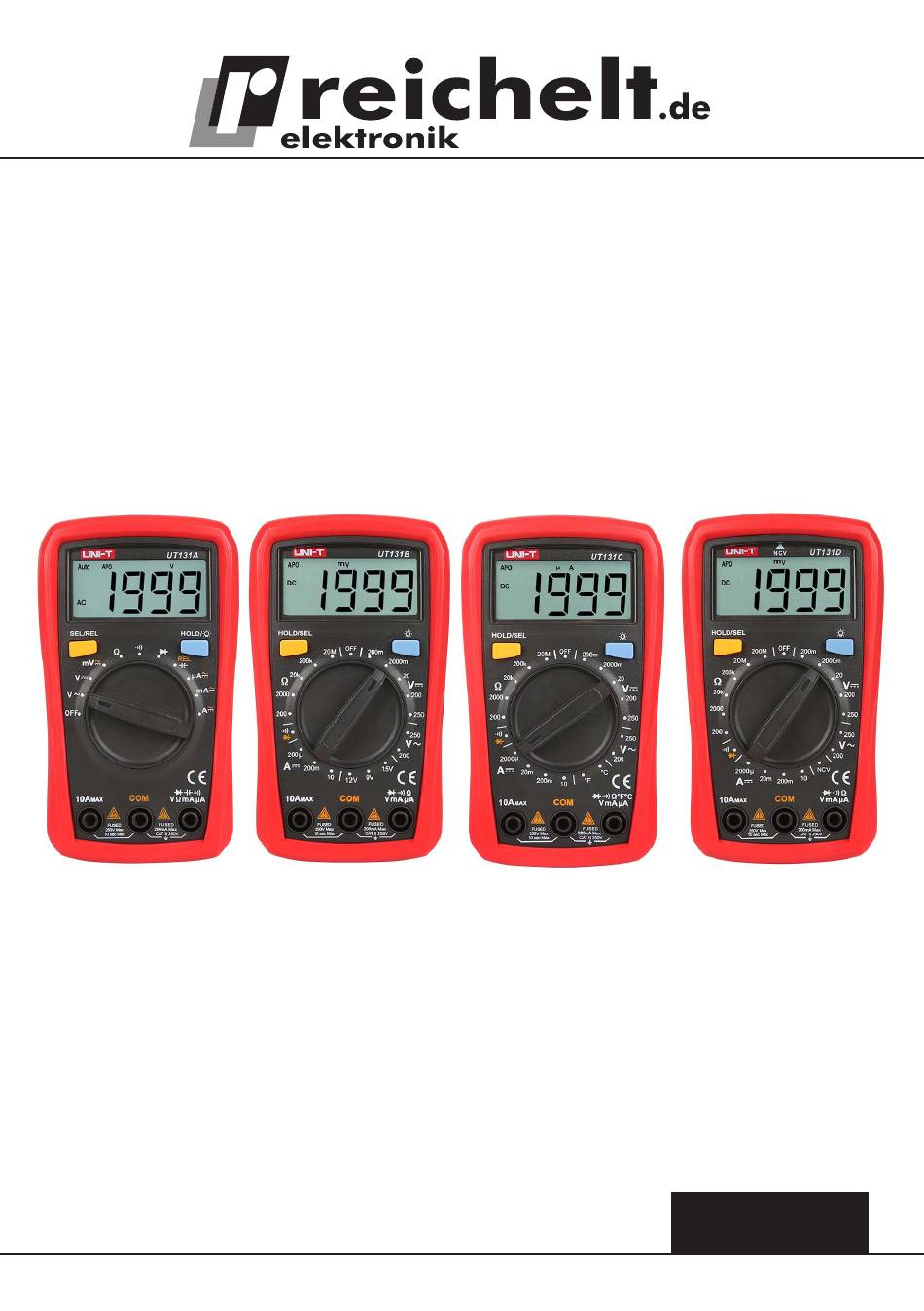

- Seite 1 Digital-Multimeter UT 131 A/B/C/D – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 1/2018 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Multimeter UT 131A/B/C/D ist ein 3,5-stelliges Universalmessgerät mit großer LCD-An- zeige, ergonomischem Design und in robuster Ausführung. Die einzelnen Modelle der Mul- timeter-Reihe unterscheiden sich in der Ausstattung mit Sonderfunktionen wie erweitertem Kapazitätsmessbereich (UT131A), Batterietest (UT132B), Temperaturmessung (UT131C) und berührungsloser Spannungsdetektion (UT131D). - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme

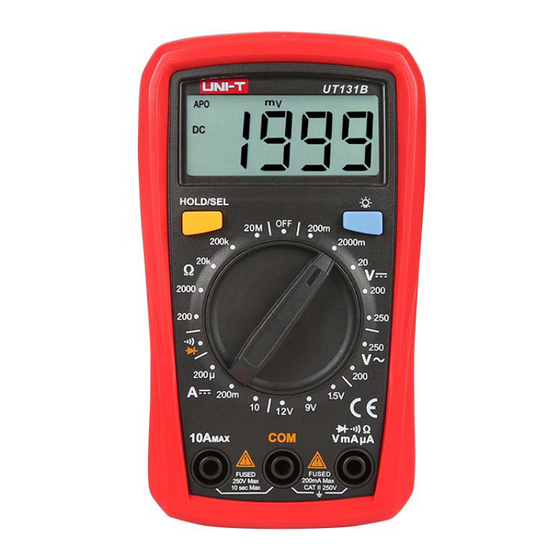

4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Display 2 - Funktionstasten 3 - Messfunktions-Wahlschalter (Drehschalter) 4 - Messbuchse 10 A 5 - Messbuchse COM (–) 6 - Messbuchse (+) Tastenfunktionen Modell Taste Funktion, Beschreibung UT131A Hold Jeweils kurz drücken: Speicherung des letzten Messwertes im Display bzw. -
Seite 6: Messungen
5. Messungen 5.1. Spannungsmessung, Gleich- und Wechselspannung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 250 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. -
Seite 7: Widerstand, Diodentest, Durchgangsprüfung
5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Kapazitätsmessung
5.4 Kapazitätsmessung (nur UT131A) Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messchaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nehmen Sie vor jeder Messung eine Spannungsmessung am untersuchten Bauelement vor und entladen Sie dieses ggf. -
Seite 9: Kontaktlose Spannungsdetektion
· Messen Sie jetzt die Temperatur des Messobjekts, je nach Messfühler und Messaufgabe. Mit dem mitgelieferten K-Type-Messfühler sind Temperaturen bis 250°C messbar. 5.6 Kontaktlose Spannungsdetektion (nur UT131D) Schließen Sie in dieser Betriebsart niemals Messleitungen an die Messbuch- sen an. Diese Betriebsart dient der berührungslosen Detektion von Wewchselspan- nungen bzw. -
Seite 10: Sonderfunktionen
12-V-Batterie: Belastung mit 60 Ω Good: ≥10,5 V Low: 7,6 V - 10,4 V Bad: ≤7,5 V Bei Spannungen unter 0,2 V erscheint keine Bewertung, und die Anzeige blinkt alle 6 s für 3 s. 6. Sonderfunktionen 6.1. Hold-Funktion · Das Drücken der Taste „HOLD” speichert den letzten Messwert im Display, nochmaliges Drücken führt wieder zur Normalanzeige. -
Seite 11: Batterie Einlegen, Batteriewechsel
7. Batterie einlegen, Batteriewechsel Vor Öffnen des Gerätes alle Messleitungen entfernen! Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. · Wechseln Sie die Batterien, sobald das Batteriesymbol (siehe S. 6) im Display erscheint. · Schalten Sie das Gerät aus und entfernen Sie alle Mess- leitungen. -
Seite 12: Wartung, Lagerung Und Pflege
9. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... -
Seite 13: Messbereiche
14. Messbereiche DCV: Eingangsimpedanz 10 MΩ, max. Messspannung/Überlastschutz: ±250 VAC/DC UT131A/B/C/D Auflösung Genauigkeit Bereich 200 mV 0,1 mV ±(0,7%+3Digit) 2000 mV 1 mV ±(0,5%+2Digit) 20 V 0,01 V ±(0,7%+3Digit) 200 V 0,1 V 250 V ACV: Eingangsimpedanz 10 MΩ, max. Messspannung/Überlastschutz: ±250 VAC/DC Angaben gültig für sinusförmige Signale, Frequenzbereich 40-400 Hz Bereich Modell... - Seite 14 Widerstand: Überlastschutz: ±250 VAC/DC Bereich Modell Auflösung Genauigkeit 200 Ω UT131A/B/C/D 0,1 Ω ±(1,0%+2Digit) 2000 Ω UT131A/B/C/D 1 Ω ±(0,8%+2Digit) 20 kΩ UT131A/B/C/D 0,01 kΩ 200 kΩ UT131A/B/C/D 0,1 kΩ 20 MΩ UT131A/B/C/D 0,01 MΩ ±(1,2%+3Digit) 200 MΩ UT131A/D 0,1 MΩ ±(5,0%+10Digit) Kapazität (nur UT131A): Überlastschutz: ±250 VAC/DC Bereich...
