- Seite 1 Digital-Zangen-Multimeter UT 208 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2010 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

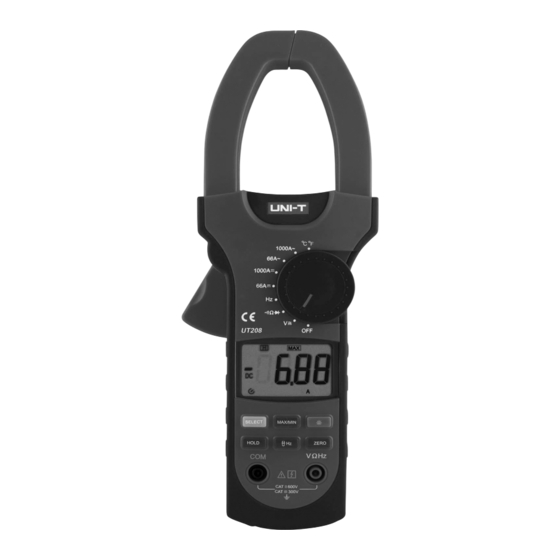

1. Beschreibung und Funktion Das Zangenmultimeter UT 208 ist ein 3 -stelliges (6000 Digit) Universalmessgerät für Spannung, Strom, Frequenz/Tastverhältnis, Temperatur und Widerstand. Es ist mit Sonder- funktionen wie Diodentest, Durchgangsprüfung, Min-/Max-Speicher und Hold-Funktion aus- gestattet. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 600 V AC/DC ·... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Handschutz 2 - Zangenöffner 3 - Funktionstasten 4 - Messbuchsen 5 - Display 6 - Messfunktions-Wahlschalter (Drehschalter) 7 - Strommesszange Tasten- und Sonderfunktionen Taste Funktion, Beschreibung Hold Jeweils kurz drücken: Speicherung des letzten Messwertes im Display bzw. - Seite 6 Batterie-Warnung Achtung! Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw. Über- lastung des Messgerätes zu vermeiden, baldmöglichst die Batterie wechseln, sobald das Batteriesymbol (siehe Displaybeschreibung) erscheint. Display, Symbole (je nach Modell nicht alle hier genannten Funktionen verfügbar) 1 - Indikator für Spitzen-/Einschaltstrommessung 2 - Min-Wert-Anzeige 3 - Max-Wert-Anzeige 4 - Nullstellung...
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Gleichspannung Die Eingangsspannungen dürfen nicht den Wert 600 V DC/AC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Strommessung
5.2 Strommessung AC/DC, Spitzen-/Stoßstromanzeige Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals in Stromkreisen messen, in denen Spannungen von mehr als 250 V auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind. Niemals während der Messung hinter den Handschutz greifen - Lebensge- fahr! ·... -
Seite 9: Widerstand, Diodentest, Durchgangsprüfung
5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 10: Frequenz-/Tastverhältnismessung
Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V · Wählen Sie mit dem Drehschalter den Widerstands- messbereich Ω an. · Wählen Sie mit dem Drehschalter die Funktion „Ω/ ”... -
Seite 11: Temperaturmessung
5.5 Temperaturmessung Vor Anschluss des Temperatursensors alle anderen Messleitungen entfernen. Niemals eine Spannung am Messgerät anliegen lassen, wenn die Temperatur- messung gewählt ist. Halten Sie das Messgerät entfernt von heißen Messobjekten. Beachten Sie die Bereichsgrenzen des eingesetzten Messfühlers (siehe Techni- sche Daten), dieser ist bis 230°C einsetzbar. -
Seite 12: Wartung, Lagerung Und Pflege
7. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... - Seite 13 DCV: Eingangsimpedanz: 10 MΩ, max. Messspannung/Überlastschutz 600 VDC Bereich Auflösung Genauigkeit 6,6 V 1 mV ± (0,8%+1 Digit) 66 V 0,01 V 600 V 0,1 V ACV: Eingangsimpedanz: 10 MΩ, max. Messspannung/Überlastschutz 600 VAC, Frequenz: 40 - 400 Hz Bereich Auflösung Genauigkeit 6,6 V...
- Seite 14 Durchgangsprüfung: Überlastgeschützt bis 600 VAC. Testspannung Auflösung 0,1 Ω 1,2 V Unterbrechung: ab 100 Ω, Durchgang: unter 30 Ω Diodentest: Überlastgeschützt bis 250 VDC/AC. Testspannung Auflösung 3,0 V 0,001 V Widerstand: Überlastgeschützt bis 250 VAC Bereich Auflösung Genauigkeit 660 Ω 100 mΩ...
-
Seite 15: Entsorgungshinweise
Temperatur: Überlastgeschützt bis 250 VDC/AC Temperaursensor: K-Type. Mitgelieferter K-Type-Sensor ist bis +230°C einsetzbar. Bereich Messgröße Auflösung Genauigkeit -40°C bis +1000°C °C 1°C -40 bis 0°C: ±(3%+4 Digit) >0°C bis 400°C: ±(1%+3 Digit) >400°C bis 1000°C: ±(2,0%+10 Digit) -40°F bis 1832°F °F 1°F -40 bis32°F: ±(3%+8 Digit)
