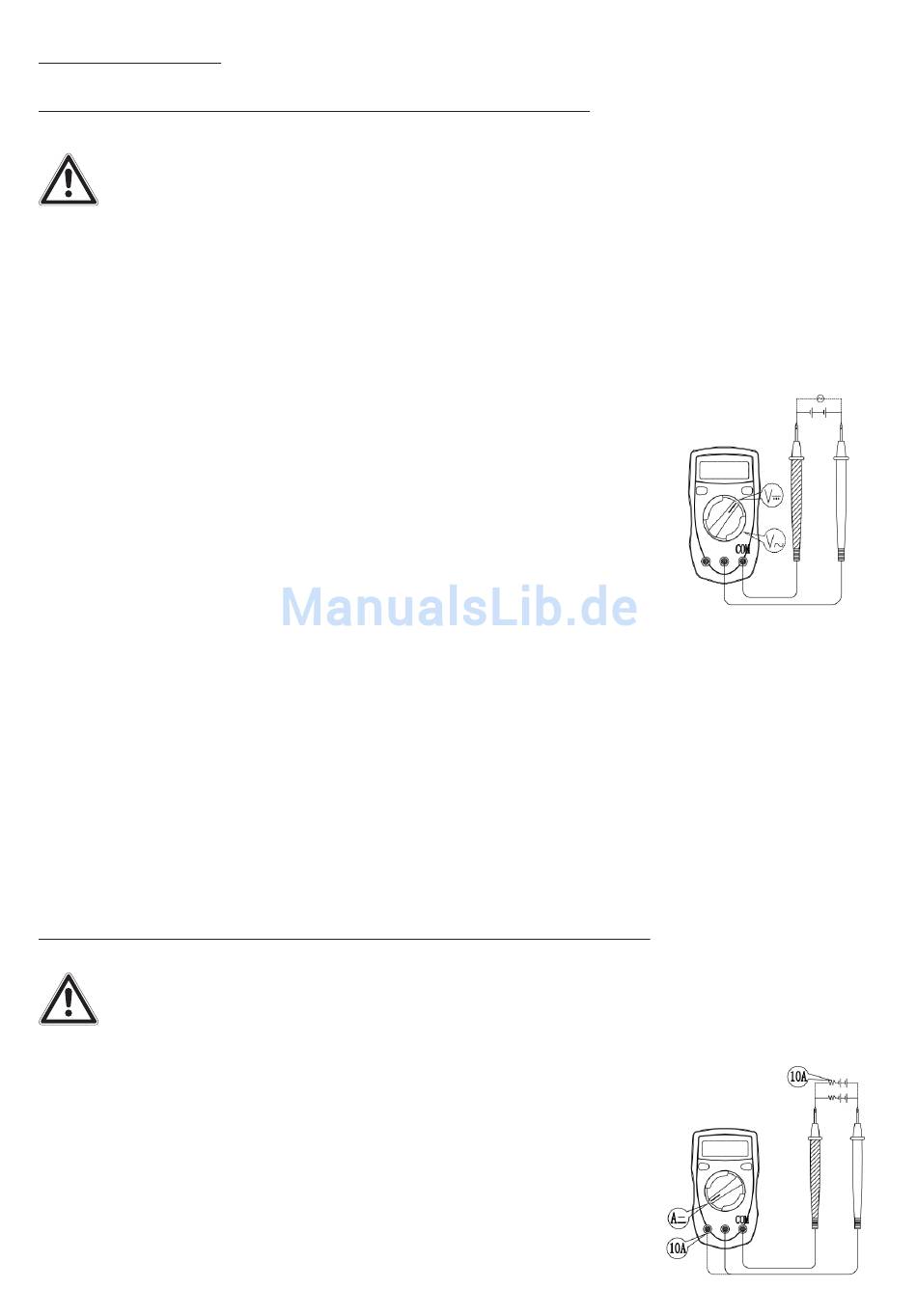

5. Messungen

5.1. Spannungsmessung, Gleich- und Wechselspannung
Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die
Strommessung belegt sind - Stromschlag- und Brandgefahr!
Die Eingangsspannungen dürfen nicht den Wert 250 V DC/AC überschreiten.
Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer
als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buch-
se COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse
V/Ω
· Wählen Sie den gewünschten Gleichspannungsmessbereich
(„V-") an. Im Display erscheint DC für Gleichspannungsmessung.
Bei Anwahl eines Wechselspannungsmessbereichs (V~) er-
scheint AC im Display.
Beginnen Sie bei der Messbereichswahl bei unbekannter Span-
nung stets im höchsten Bereich.
· Legen Sie die Messspitzen (bei Gleichspannungsmessung möglichst polrichtig) an das
Messobjekt an. Erscheint vor dem Messwert ein Minuszeichen, ist die Messspannung ver-
polt angelegt.
· Erscheint ein OL in der Anzeige, sofort Messspitzen vom Messobjekt entfernen und einen
höheren Messbereich, sofern möglich, wählen.
Bitte beachten!
Der Eingangswiderstand beträgt 10 MΩ. Dies kann in sehr hochohmigen Messkreisen zu
Messfehlern führen. Ist die Messkreis-Impedanz weniger oder gleich 10 kΩ, ist der Mess-
fehler vernachlässigbar (max. 0,1%).
5.2 Strommessung, Gleichstrom, max. Messspannung 60 VDC!
Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss-
gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt
und Messleitungen aus dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buch-
se COM.
· Stecken Sie den Stecker der roten Messleitung je nach Messauf-
gabe in die Buchse A bzw. V/Ω/mA.
· Wählen Sie je nach Messaufgabe den erwarteten Strommessbe-
reich an.
6
