5. Messungen
5.1. Spannungsmessung
Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die
Strommessung belegt sind - Stromschlag- und Brandgefahr!
Die Eingangsspannungen dürfen nicht den Wert 600 V AC/DC überschreiten.
Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer
als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

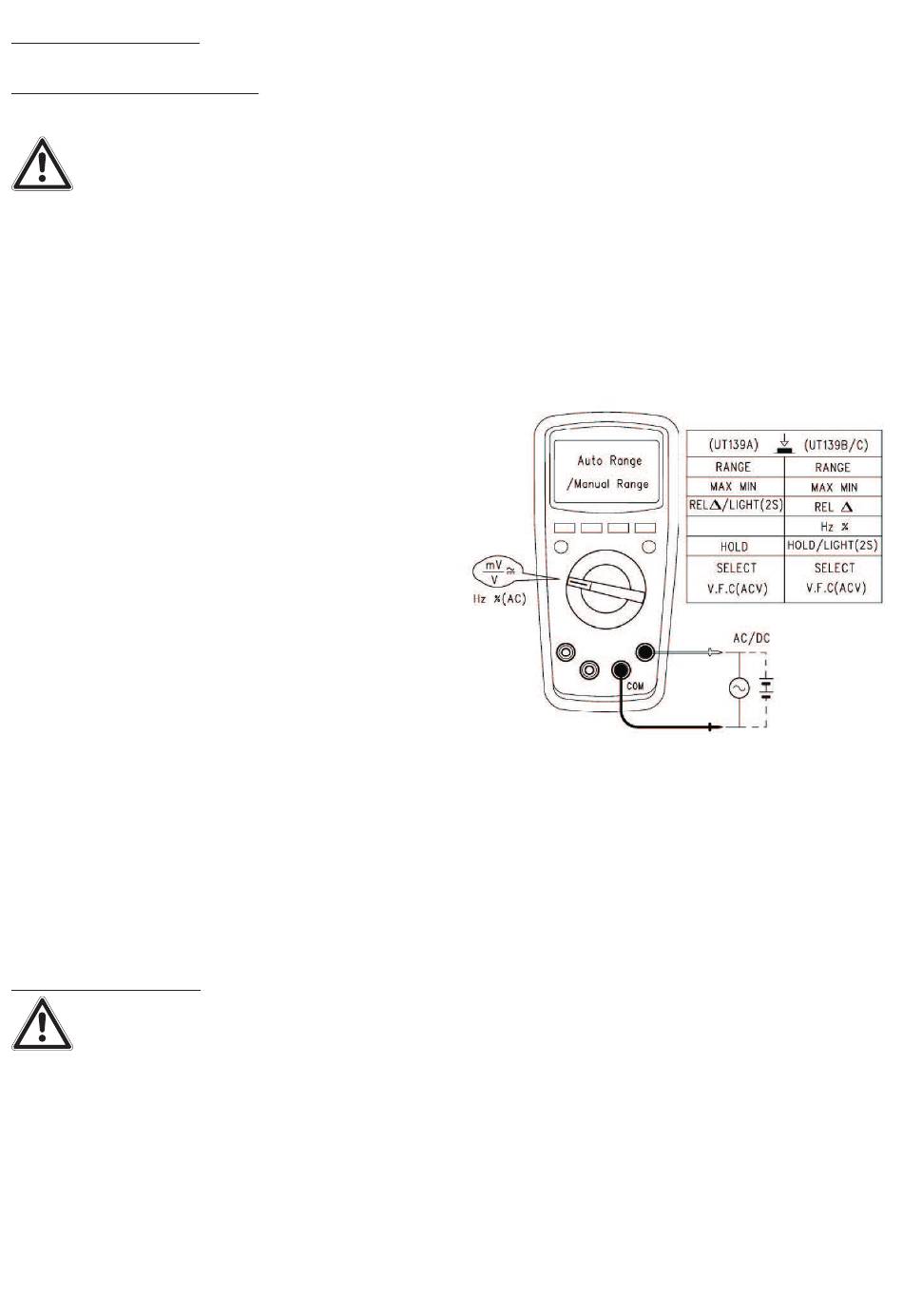

· Stecken Sie den Stecker der schwarzen
Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messlei-
tung in die Buchse V/Ω
· Wählen Sie eine der Spannungsmessfunkti-
onen an.
· Legen Sie die Messspitzen (bei DC-Messung
möglichst polrichtig) an das Messobjekt an.
Erscheint vor dem Messwert ein Minuszei-
chen, ist die Messspannung verpolt ange-
legt.
· Erscheint bei automatischer Messbereichs-
wahl („Autorange" unter dem Messwert) ein
OL und/oder das Achtungs-Zeichen in der
Anzeige, sofort Messspitzen vom Messobjekt entfernen.
Frequenz/Tastverhältnis messen
· Um bei Wechselspannungs-Messungen die Frequenz der Spannung sehen zu können, drü-
cken Sie die Taste „Hz/%", jetzt wird die Frequenz angezeigt.
· Nochmals die Taste „Hz/%" drücken führt zur Anzeige des Tastverhältnisses (%).
5.2 Strommessung
Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss-
gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung je nach Messaufgabe in die Buchse mAµA
oder 10A.
· Wählen Sie je nach Messaufgabe die Funktion „µA", „mA" oder „A".
7
