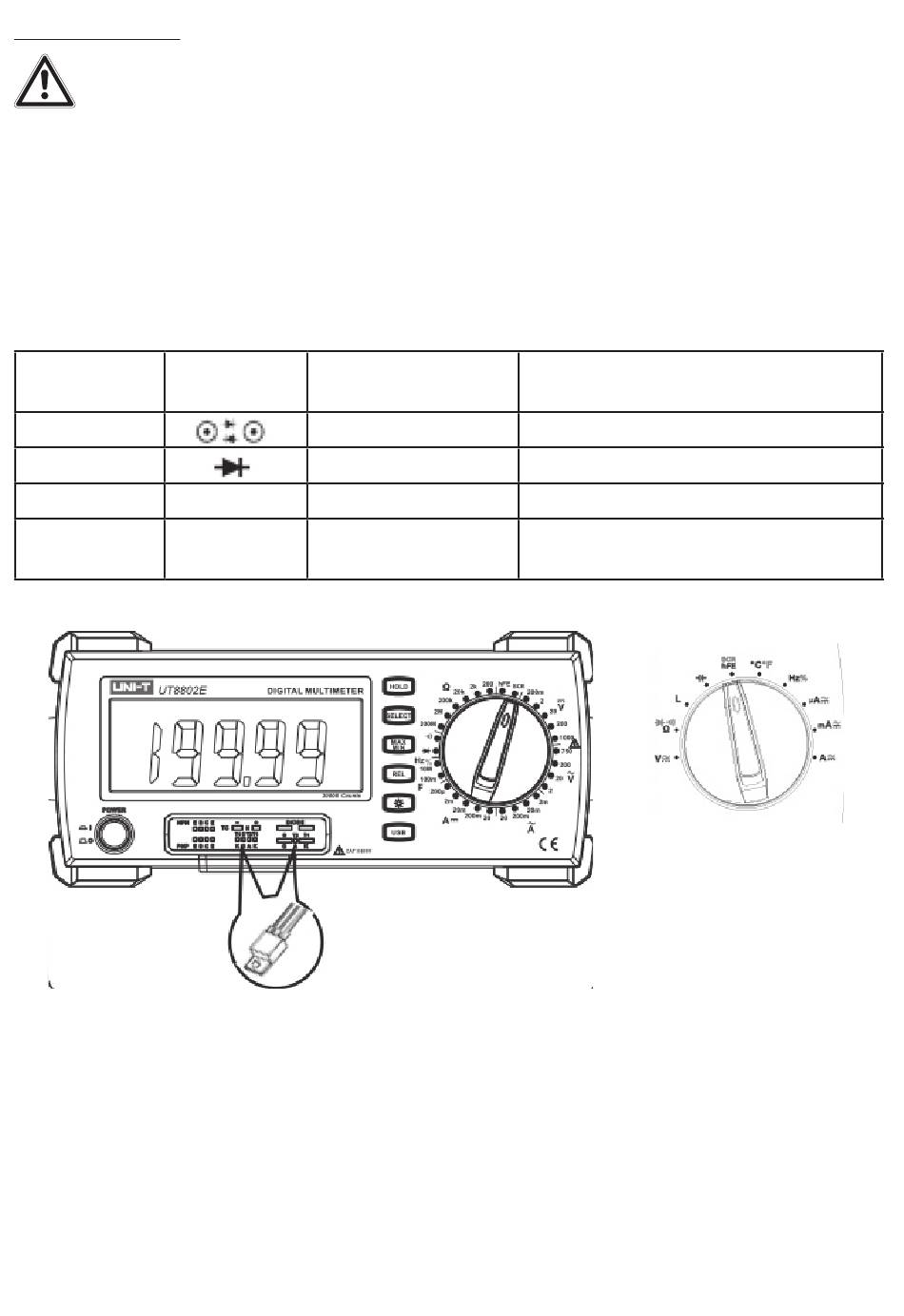

5.9 Thyristortest

Testen Sie keine Bauteile innerhalb von Schaltungen, sondern nur ausgebaut
und direkt in der Messfassung!
· Setzen Sie den mitgelieferten Messadapter UT-S03A auf die Messbuchsen auf.
· UT 8803E: Wählen Sie mit dem Drehschalter „hFE" an und drücken Sie die Taste „SELECT"
zur Anwahl von „SCR".
· UT 8802E: Wählen Sie mit dem Drehschalter „SCR" an
· Setzen Sie den Thyristor entsprechend seiner Anschlussfolge in die entsprechende Thyris-
tor-Messfassung ein.
· Im Display wird nun das Ergebnis angezeigt:
Angezeigte Polaritäts-
Spannung anzeige
0,1 V bis 2 V
0,1 V bis 2 V
ERR - - -
OL - - -
Beurteilung
in Ordnung
in Ordnung
Falscher Anschluss
Falscher Anschluss/
kein Kontakt
Polarität
Bipolar (Triac)
Rückwärtssperrend (Thyristor)
Unbekannt
Unbekannt
